13
Инструкция по монтажу и эксплуатации

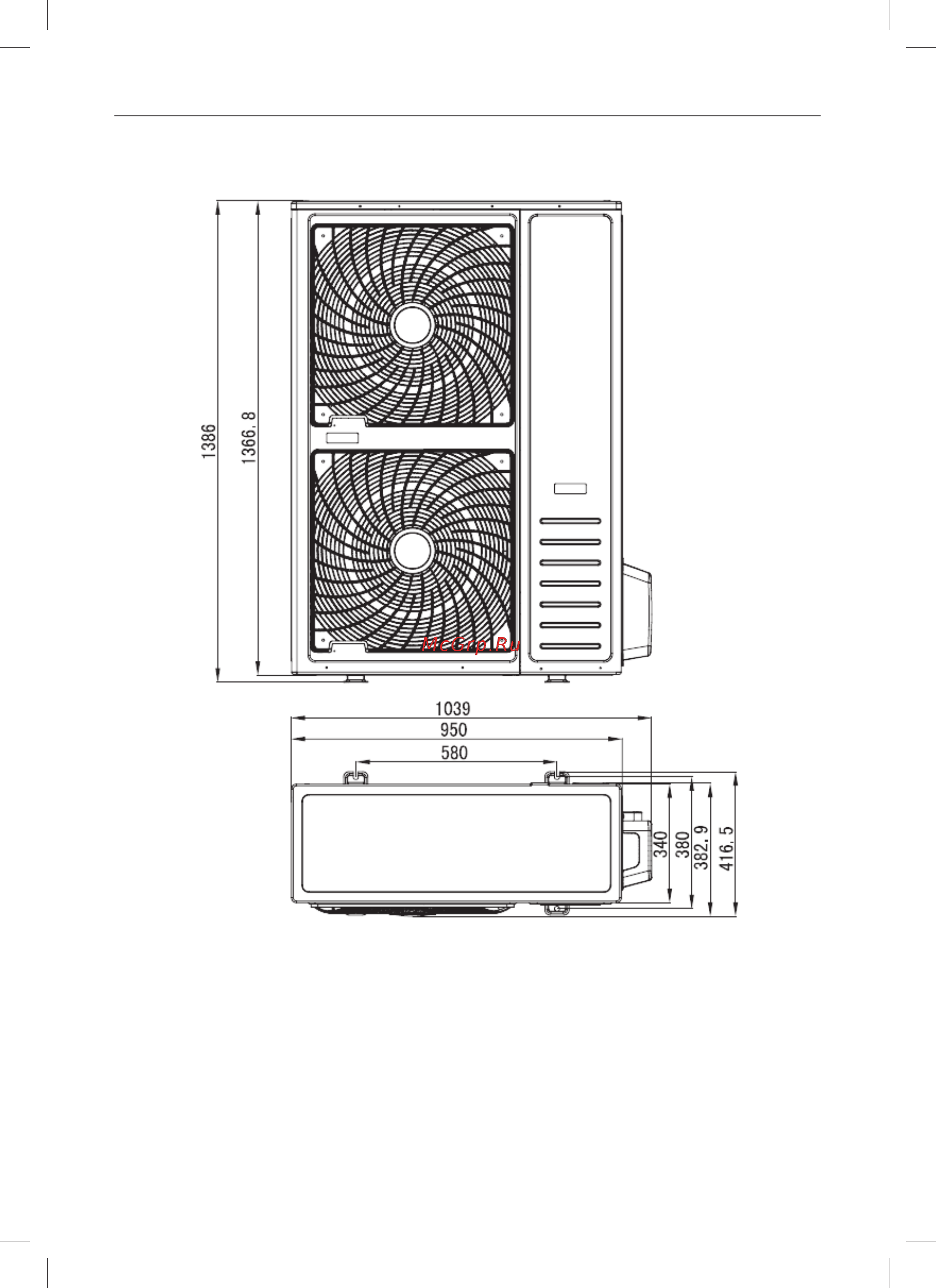

На рисунке ниже указаны габаритные и установочные размеры наружного блока
KC III-60/O.
