канальные кондиционеры, серия Roka III

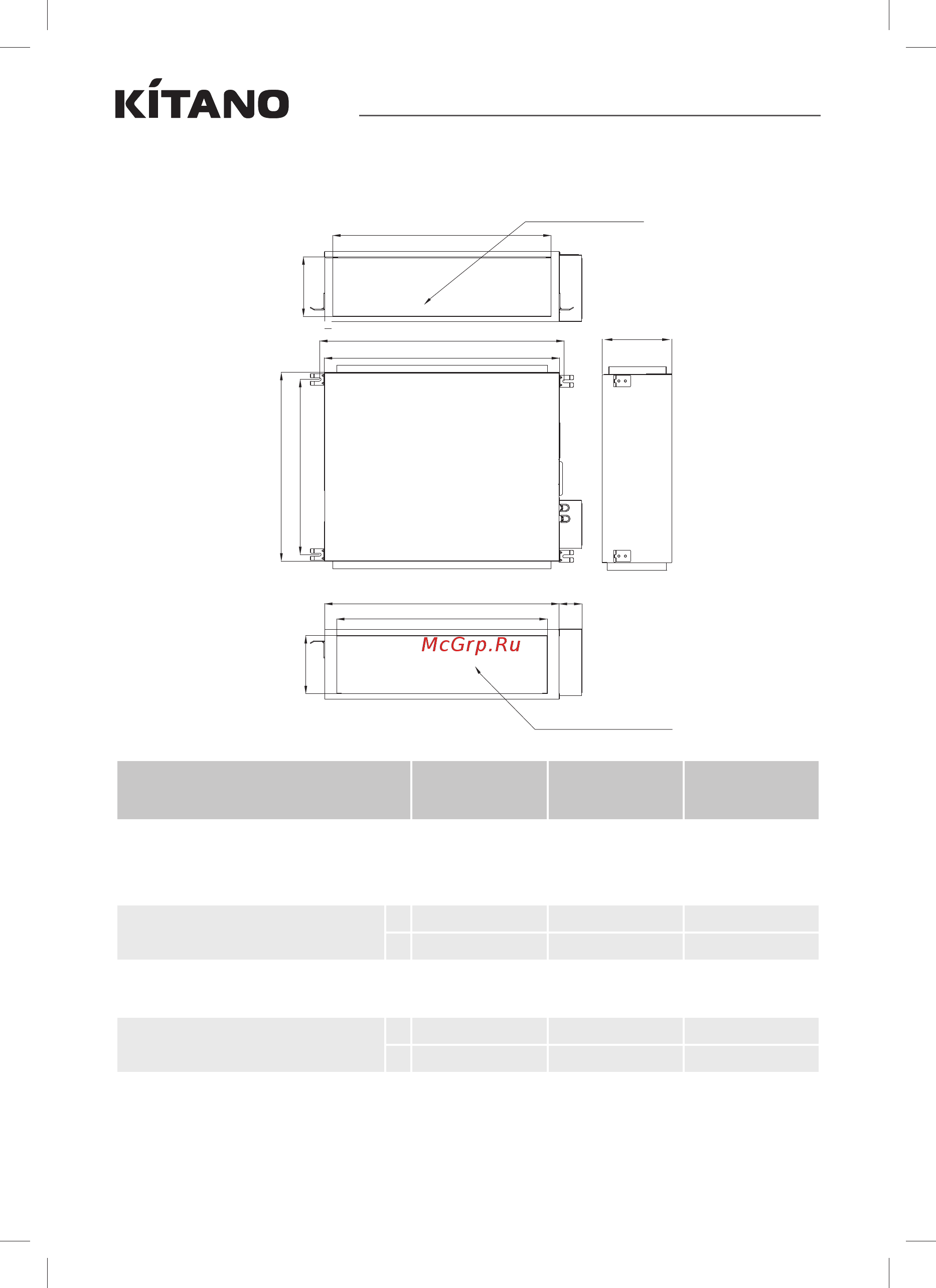

На рисунке ниже указаны габаритные и установочные размеры внутренних блоков
KC-Roka III-24M/I, KC-Roka III-36M/I, KC-Roka III-48M/I, KC-Roka III-60M/I.
Вход воздуха
Выход воздуха
a
b
c
d
e
b
86
f
g
h
Н
Модель
KC-Roka III-18M/I KC-Roka III-24M/I
KC-Roka III-36M/I
KC-Roka III-48M/I
KC-Roka III-60M/I
Габаритные размеры
b 900 900 1 295
d 447 720 796
H 190 270 350
Установочные размеры
a 937 934 1 334
c 154 669 740
Размеры канала для выхода воздуха
e 701 805 1 205
f 120 222 222
Размеры канала для входа воздуха
g 769 835 1 235
h 170 228 308
