8.1.
ЭЛЕКТРИЧЕСКАЯ СХЕМА МОДЕЛЕЙ SMALL B, B2, C и C2
Напряжение: 230/1 V одна фаза, 50 Hz (Рис. 8.1.).
Легенжа моделей SMALL B, B2, Cи C2:
• H2 основной выключатель
• TM таймер
• T1 регулятор температуры
• R1 верхний нагревательный элемент
• R2 нижний нагревательный элемент
• SM световой индикатор работы таймера
• ST световой индикатор регулятора температуры
•
Мощность электрической панели должна быть гарантирована адекватной защитой на входе.
•
После каждой транспортировки и перед каждой проверкой работы печи необходимо затянуть все болты/винты.
•
Если напряжение в сети колеблется более чем на 10%, то необходимо установить стабилизатор.
•
Устройства и их контакты представлены в выключенном положении на неработающей панели.

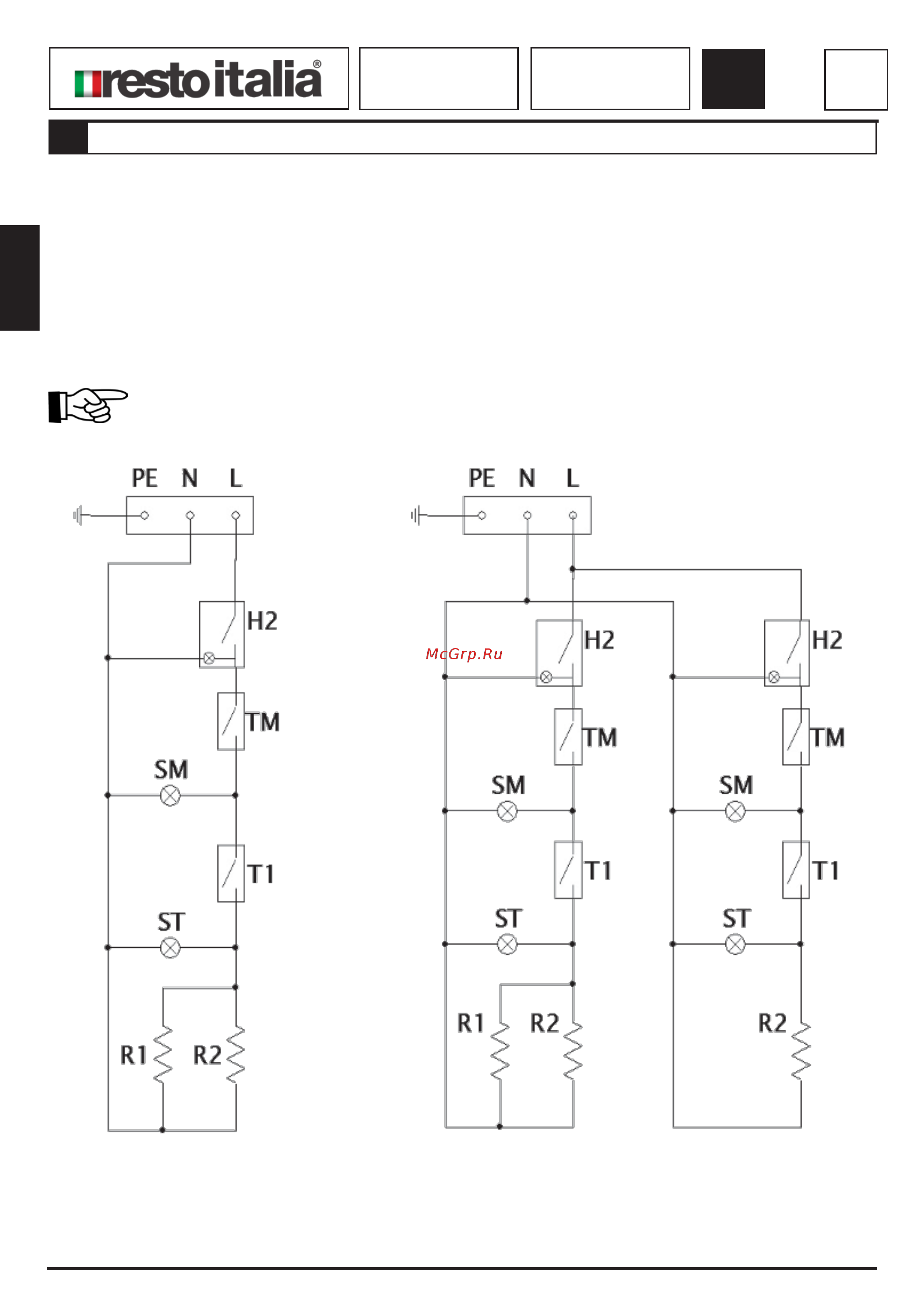

Рис. 8.1.1 – Электрическая схема моделей SMALL B, B2, C и C2
8
0.0
24
SMALL B | SMALL B2
SMALL C | SMALL C2
SMALL E | SMALL E2
SMALL G | SMALL G2
ПЕЧЬ
ЭЛЕКТРИЧЕСКАЯ
ПРИЛОЖЕНИЕ
