Resto Italia SMALL/G [27/29] Печь электрическая
![Resto Italia SMALL/G [27/29] Печь электрическая](/views2/1336871/page27/bg1b.png)
8.2.

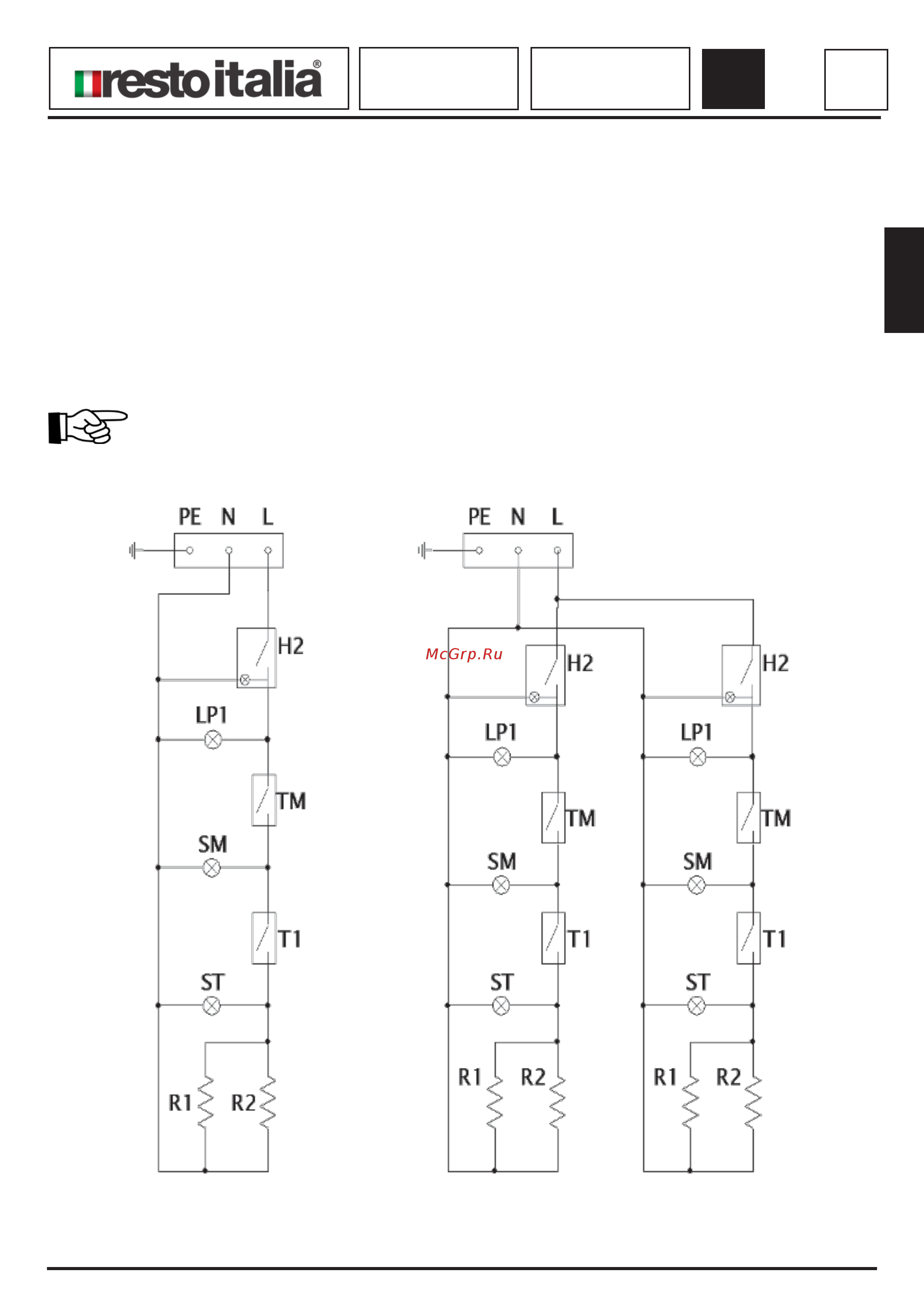

ЭЛЕКТРИЧЕСКАЯ СХЕМА МОДЕЛЕЙ SMALL E и E2
Напряжение: 230/1 V одна фаза, 50 Hz (Рис. 8.2.).
Легенда моделей SMALL E и E2:
•
H2 основной выключатель
•
LP1 лампа
•
TM таймер
•
T1 регулятор температуры
•
R1 верхний нагревательный элемент
•
R2 нижний нагревательный элемент
•
SM световой индикатор работы таймера
•
ST световой индикатор регулятора температуры
•
Мощность электрической панели должна быть гарантирована адекватной защитой на входе.
•
После каждой транспортировки и перед каждой проверкой работы печи необходимо затянуть все болты/винты.
•
Если напряжение в сети колеблется более чем на 10%, то необходимо установить стабилизатор.
•
Устройства и их контакты представлены в выключенном положении на неработающей панели.
Рис. 8.1.2 - Электрическая схема моделей SMALL E и E2
8
0.0
25
SMALL B | SMALL B2
SMALL C | SMALL C2
SMALL E | SMALL E2
SMALL G | SMALL G2
ПЕЧЬ
ЭЛЕКТРИЧЕСКАЯ
