Leica TS06plus R1000 Arctic (3", EGL) (833433) [100/196] Отметка недоступной точки
FlexLine plus, Приложения
100

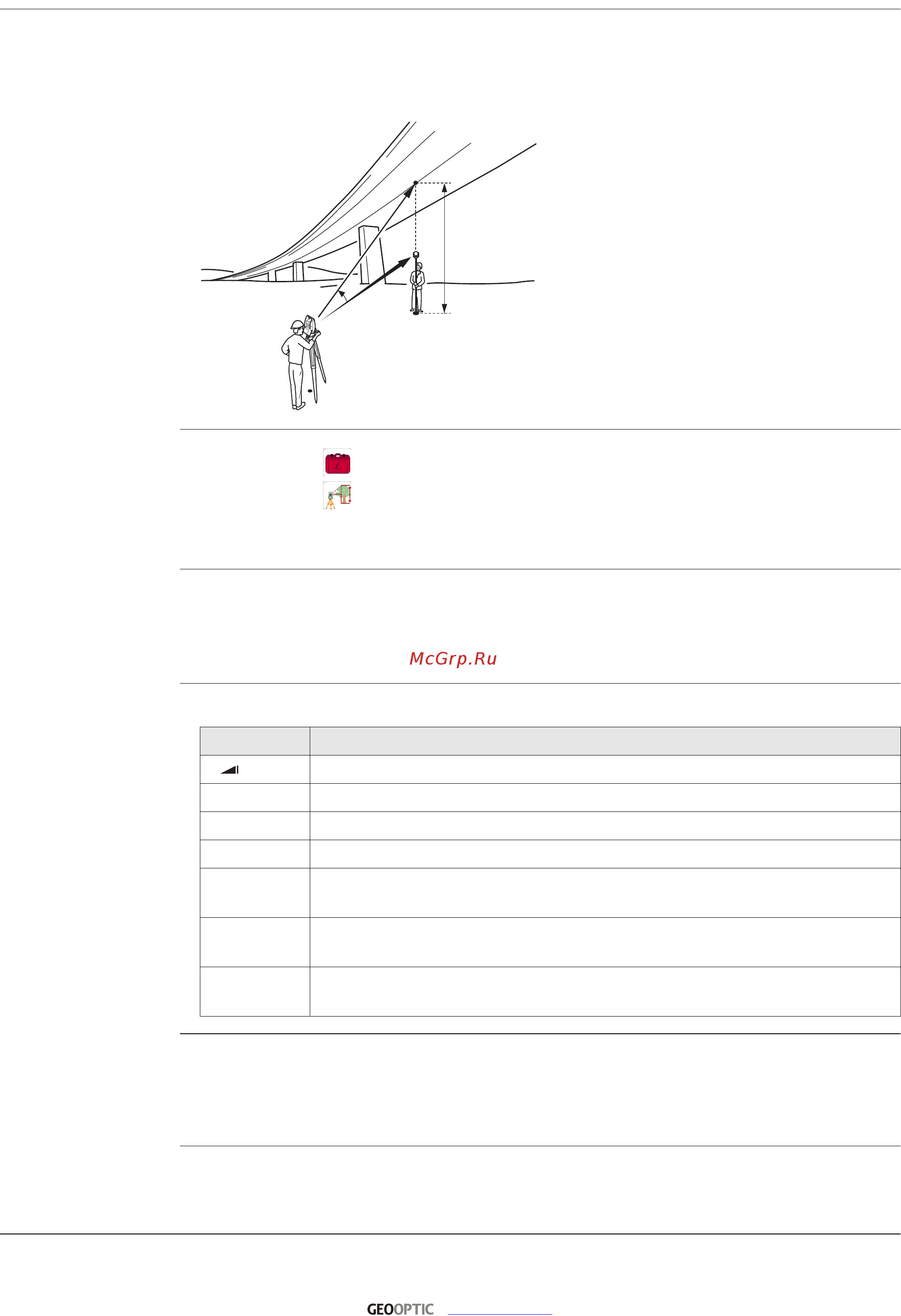

7.10 ОТМЕТКА НЕДОСТУПНОЙ ТОЧКИ
Описание Приложение ОТМЕТКА НЕДОСТУПНОЙ ТОЧКИ используется для вычисления
высотных отметок недоступных для непосредственных измерений точек, располо-
женных над пунктом установки отражателя, без необходимости его размещения на
самой этой точке.
Доступ
Определение
отметки
недоступной точки
Выполните измерение на базовую точку или нажмите hотр=? для определения
высоты отражателя.
Следующий шаг
После измерения появится окно Наведите на недоступную точку!.
Удаленная высота -
Результат - Наве-
дите на недо-
ступную точку!
Наведите трубу тахеометра на недоступную точку.
Следующий шаг • Либо нажмите ДАЛЕЕ для сохранения измерений и записи вычисленных коор-
динат недоступной точки.
• Или нажмите BASE для ввода и измерения новой базовой точки.
• Или нажмите ESC для выхода из приложения.
P0 Точка установки инструмента
(станция)
P1 Базовая точка
P2 Недоступная точка
d1 Наклонное расстояние
a Разность отметок точек P1 и P2
Вертикальный угол между базовой и
недоступной точками
TSOX_050
a
P1
P0
P2
d1
α
1. Выберите Прогр. в Главное Меню.
2. Выберите Недост.Н в меню ПРОГРАММЫ.
3. Выполните предварительные настройки приложения. Обратитесь к разделу "6
Приложения - Приступая к работе".
Поле Описание
Превышение между базовой и недоступной точкой.
H Отметка недоступной точки.
Y Вычисленный Y недоступной точки.
X Вычисленный X недоступной точки.
∆Y Вычисленное расхождение координат Y измеренной точки и недо-
ступной точки.
∆X Вычисленное расхождение координат Х измеренной точки и недо-
ступной точки.
∆H Вычисленное расхождение высот измеренной точки и недоступной
точки.
