Leica TS06plus R1000 Arctic (3", EGL) (833433) [145/196] Создание эскизов
FlexLine plus, Изображения и эскизы
145

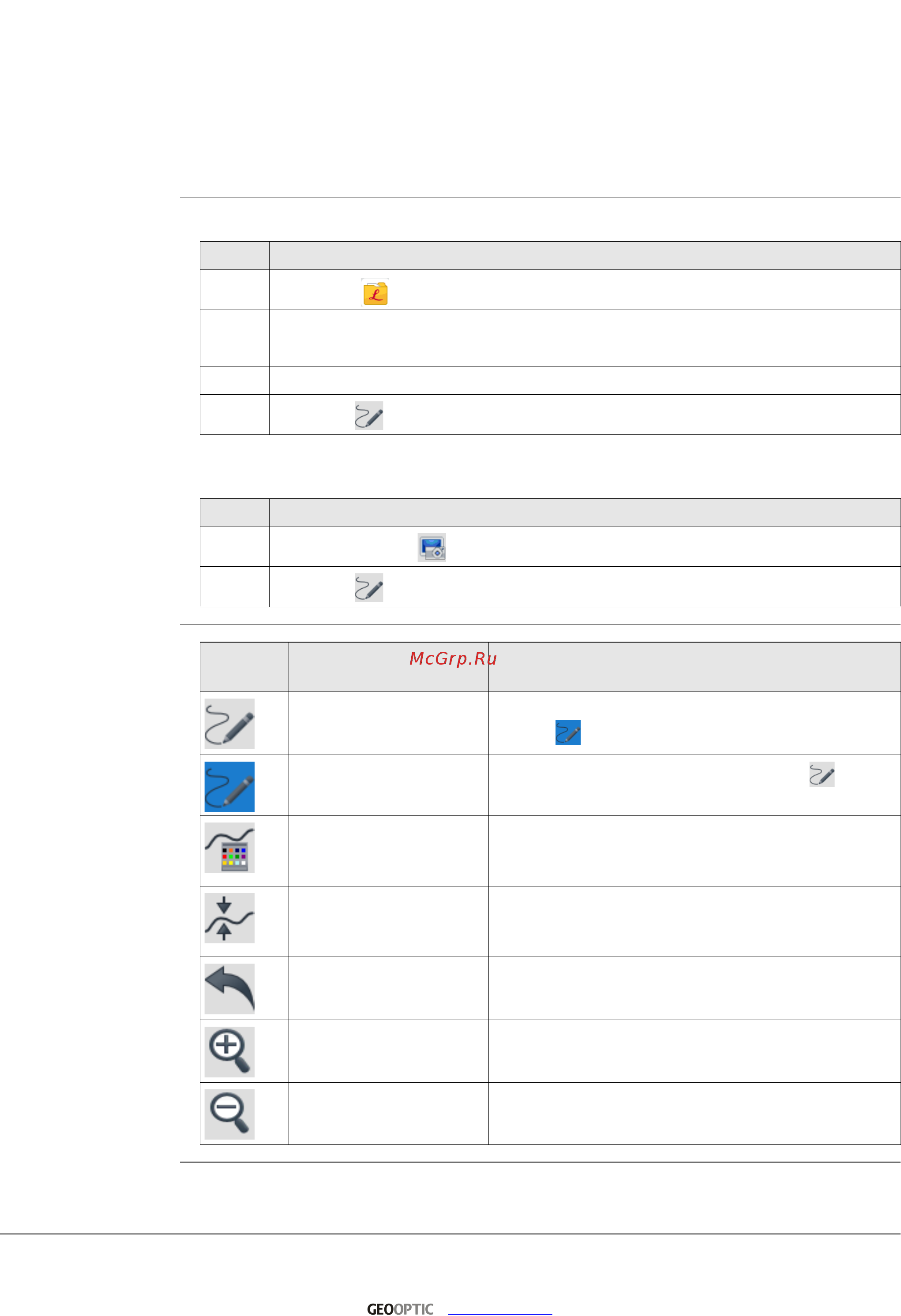

11.2 Создание эскизов
Значение Доступно для инструментов с цветным сенсорным экраном.
Эскиз может быть наложен на изображение, взятое с любого экрана.
Изображение вместе с эскизом сохраняется при нажатии на ЗАПИСЬ. Эскиз сохра-
няется вместе с изображением в формате bmp. Имя файла:
Доступ: инструкция В управлении данными (снимок экрана уже сохранен и, возможно, чем-то связан)
При снятии нового снимка экрана
Обзор кнопок,
функциональных
клавиш и значков
для работы с
эскизами
Шаг Описание
1. Выберите Управл. в Главном меню.
2. Выберите Скриншоты.
3. Выбор проекта.
4. Нажмите ДАЛЕЕ.
5.
Нажмите значок на панели инструментов.
Шаг Описание
1.
Нажмите кнопку .
2.
Нажмите значок на панели инструментов.
Символ Кнопка или функцио-
нальная клавиша
Описание
- Активировать эскизы. На
экране отображается значок.
-
Выйти из режима эскизов. На экране
отображается значок.
- Изменить цвет линии. Нажмите на значок, чтобы
открыть окно выбора цвета линий. Выбранный
цвет линии будет сохранен.
- Изменить толщину линии. Нажмите на значок,
чтобы открыть окно выбора толщины линий.
Выбранная толщина линии будет сохранена.
- Отменить все изменения, сделанные с момента
последнего сохранения.
Мсшт+ Увеличить масштаб изображения.
Мсшт- Уменьшить масштаб изображения.
