FlexLine plus, Элемент интерактивного дисплея MapView
141
10.4 Компоненты MapView
10.4.1 Область экрана

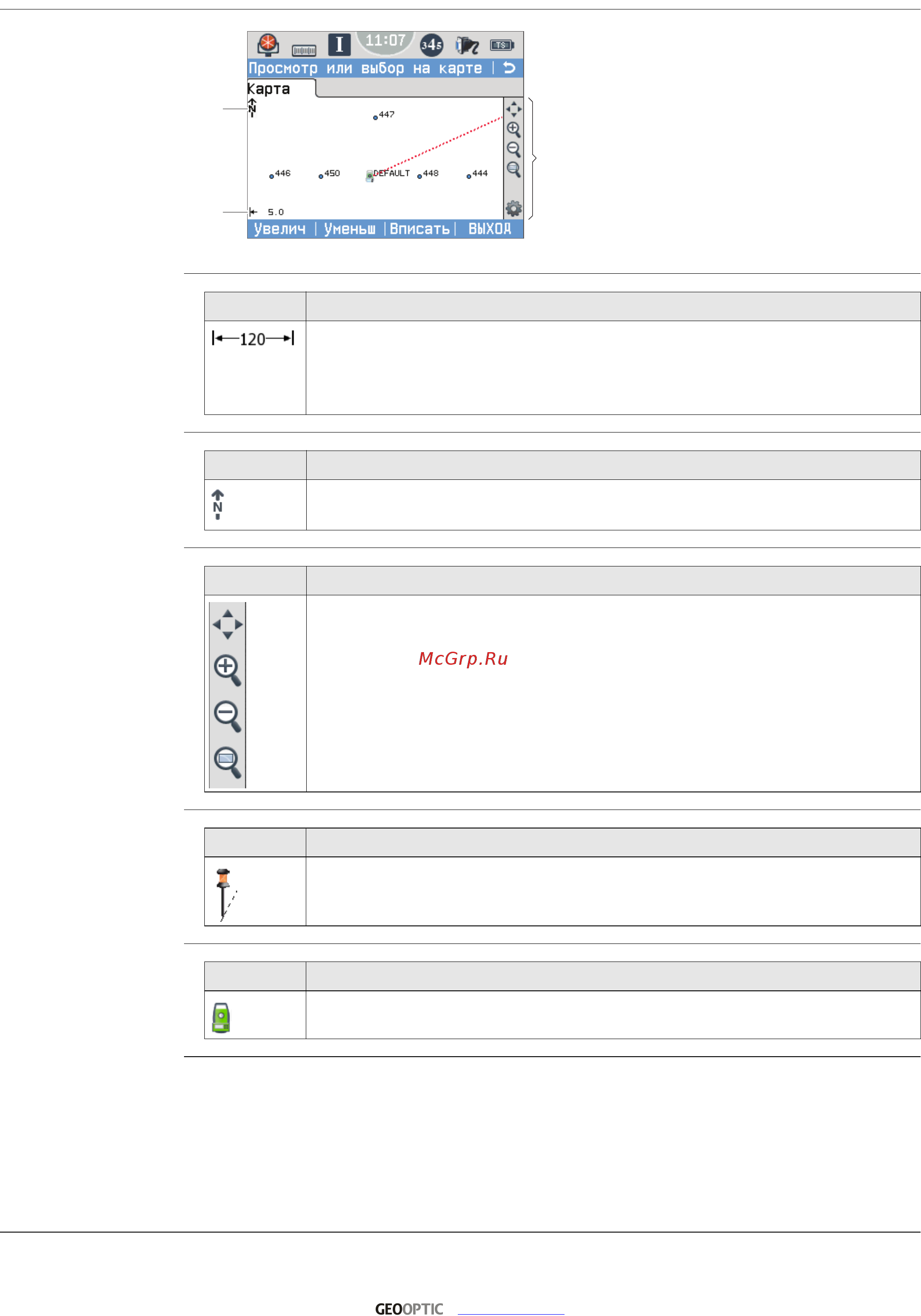

Стандартный экран
Отсчетная линейка
Стрелка-указатель
севера
Панель
инструментов
Отражатель
Точка установки
инструмента
(станция)
a) Стрелка-указатель севера
b) Отсчетная линейка
c) Панель инструментов
005050_001_ru
a
b
c
Символ Значение
Шкала текущего экрана. Минимум 0,1 м. Максимальной точки увели-
чения не существует, но отсчетная линейка не может отобразить
значения более 99000 м. В этом случае значение будет показано как
>99000 м.
Символ Значение
Стрелка-указатель севера. Север всегда ориентирован на верхнюю
часть экрана.
Символ Значение
Панель инструментов Чтобы получить дополнительную информацию о
функциях иконок на панели инструментов, обратитесь к "10.4.2
Клавиши, Функциональные клавиши и Панель инструментов".
Символ Значение
Измеряемое положение. Ориентация прибора показана пунктирной
линией.
Символ Значение
Положение тахеометра.
