7.13.4 Разбивка
Описание Эта подпрограмма используется для разбивки точек относительно заданного
створа. Превышения отсчитываются относительно вертикального створа или от
введенной вручную отметки.
Доступ Нажмите РАЗБИВК в окне Задайте эл-ты Разб/Контр/Скл.

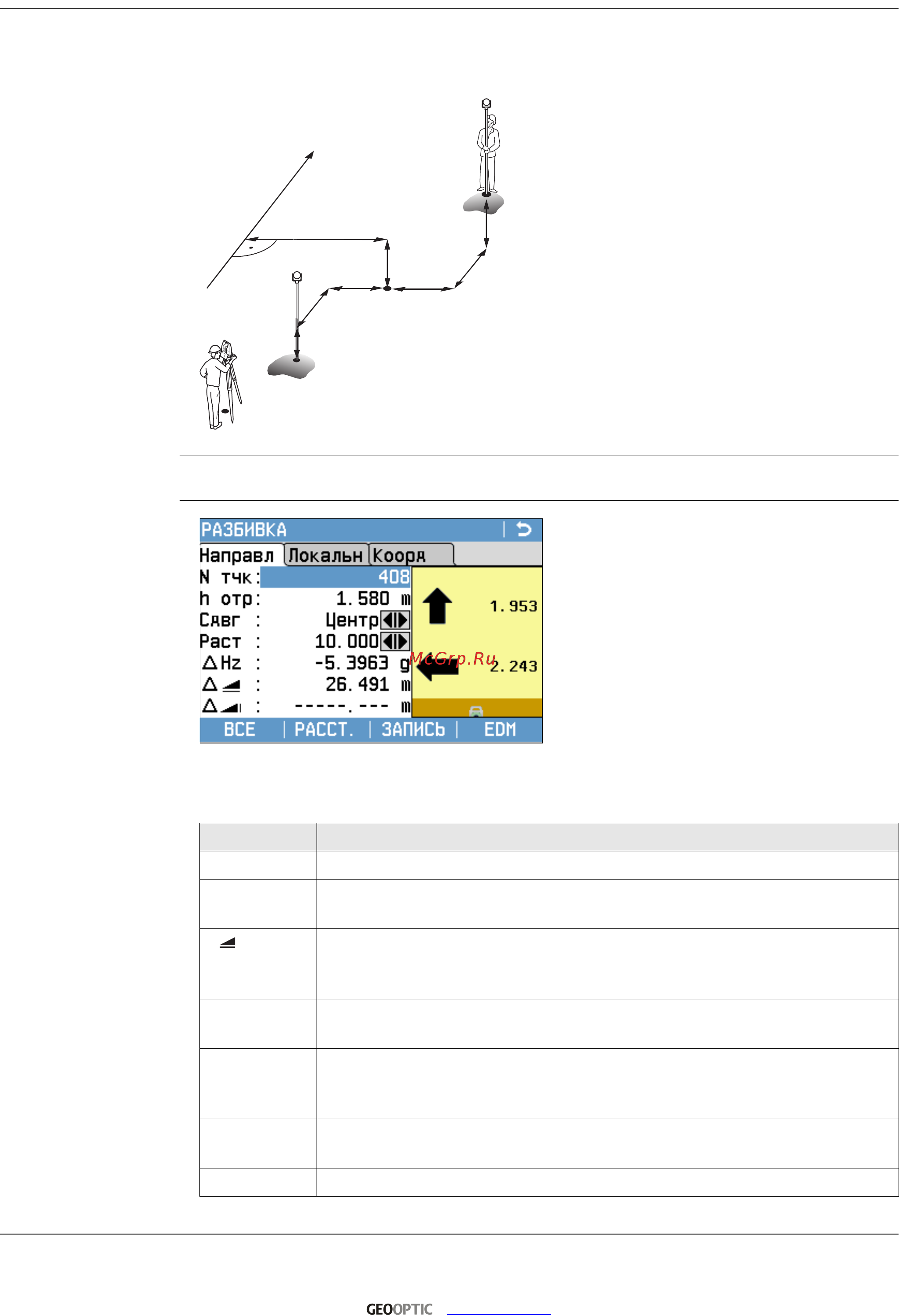

РАЗБИВКА
P0 Точка установки инструмента
(станция)
P1 Точка визирования
P2 Измеренная точка
P3 Измеренная точка
a Горизонтальный створ
b Проектный пикетаж
cСдвиг
d Разность отметок
e+ Положительное значение сдвига
e Сдвиг, минусовой
f+ Пикетаж, плюсовой
F Пикетаж, минусовой
g+ Высота, положительная
g: Высота, отрицательная
TSOX_054
P0
a
d
e+
e-
f+
f-
g+
g-
c
P1
P2
P3
b
Чтобы ввести или найти коды, нажмите FNC/Избранное и выберите Своб-
Коды.
Поле Описание
Пикетаж Задайте пикетаж для разбивки.
∆Hz Угловое смещение: Имеет знак плюс, если проектное положение
находится правее измеренной точки.
Смещение в плане: Имеет знак плюс, если проектное положение
выносимой в натуру точки находится за только что измеренной
точкой.
∆H Смещение по высоте: Имеет знак плюс, если проектная отметка
больше, чем отметка измеренной точки.
∆Звено Продольный сдвиг: Имеет знак плюс, если проектное положение
выносимой в натуру точки находится за только что измеренной
точкой.
∆Сдвиг Перпендикулярный сдвиг: Имеет знак плюс, если проектное поло-
жение находится правее измеренной точки.
Опред.Y Вычисленная координата Y (на восток) разбивочной точки.
