Leica TS06plus R1000 Arctic (3", EGL) (833433) [132/196] Скрытая точка
FlexLine plus, Избранное
132

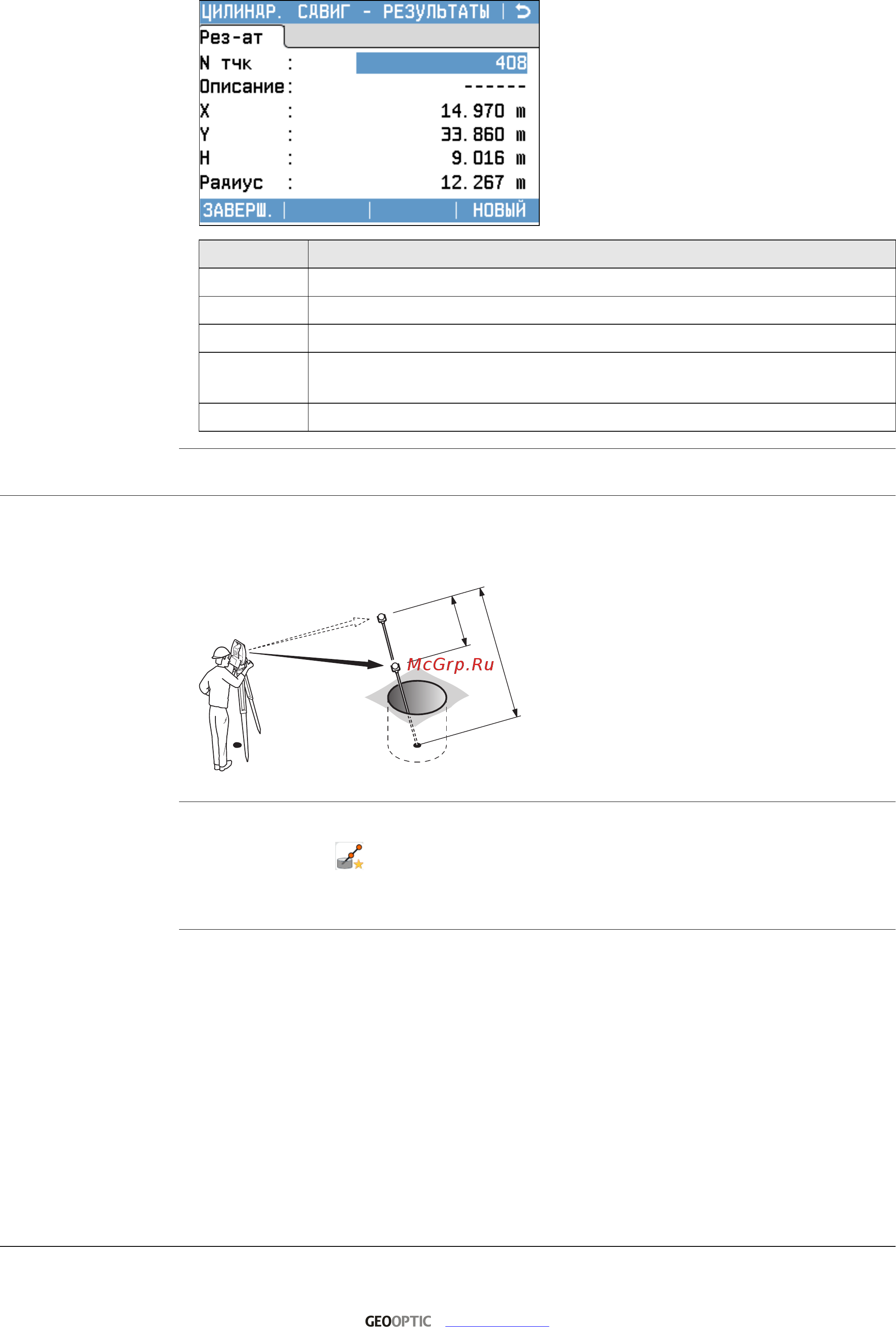

ЦИЛИНДР. СДВИГ -
РЕЗУЛЬТАТЫ
8.3 Скрытая точка
Описание Данная функция используется для определения координат точек, на которые
невозможно выполнить непосредственные измерения. Для этого используется
специальная рейка.
Доступ
ЗАВЕРШ.
Запись результатов и возврат к меню
Сдвиг.
НОВЫЙ
Определение параметров нового
цилиндрического объекта.
Поле Описание
N тчк Идентификатор точки центра.
Y Значение координаты Y центральной точки.
X Значение координаты X центральной точки.
H Отметка точки установки отражателя.
Внимание: Это не отметка центральной точки!
Радиус Радиус цилиндра.
P0 Точка установки инструмента
(станция)
P1 TPS - Скрытая точка
1-2 Отражатели 1 и 2
d1 Расстояние между отражателем 1 и
скрытой точкой
d2 Расстояние между отражателем 1 и 2
TSOX_096
P1
P0
d1
d2
1
2
1. Нажмите FNC/Избранное, находясь внутри прикладной программы.
2. Выберите Скрыт тчк из Избранное Меню.
3. При необходимости нажмите Вех/EDM и задайте параметры рейк или дально-
мера.
