Leica TS06plus R1000 Arctic (3", EGL) (833433) [169/196] Юстировка вертикальной оси прибора
FlexLine plus, Поверки и Юстировки
169
14.5 Юстировка вертикальной оси прибора
Описание Погрешность положения оси вращения зрительной трубы связана с отклонением
этой оси от перпендикуляра к оси вращения инструмента. Она влияет на точность
измерения горизонтальных углов. Для определения величины этой погрешности
нужно выполнить измерения на точку, которая находится под значительным углом
от горизонтальной плоскости (выше или ниже этой плоскости).
До выполнения данной поверки необходимо определить величину коллимационной
ошибки.
Доступ 1) Выберите Инструм в Главном меню.
2) Выберите Юстир. в меню Инструменты .
3) Выберите F4 НаклОсиЗрТрб.
Поверка и
юстировка
1. Отгоризонтируйте тахеометр по электронному уровню. Обратитесь к разделу
"4 Работа", "Горизонтирование инструмента шаг за шагом".

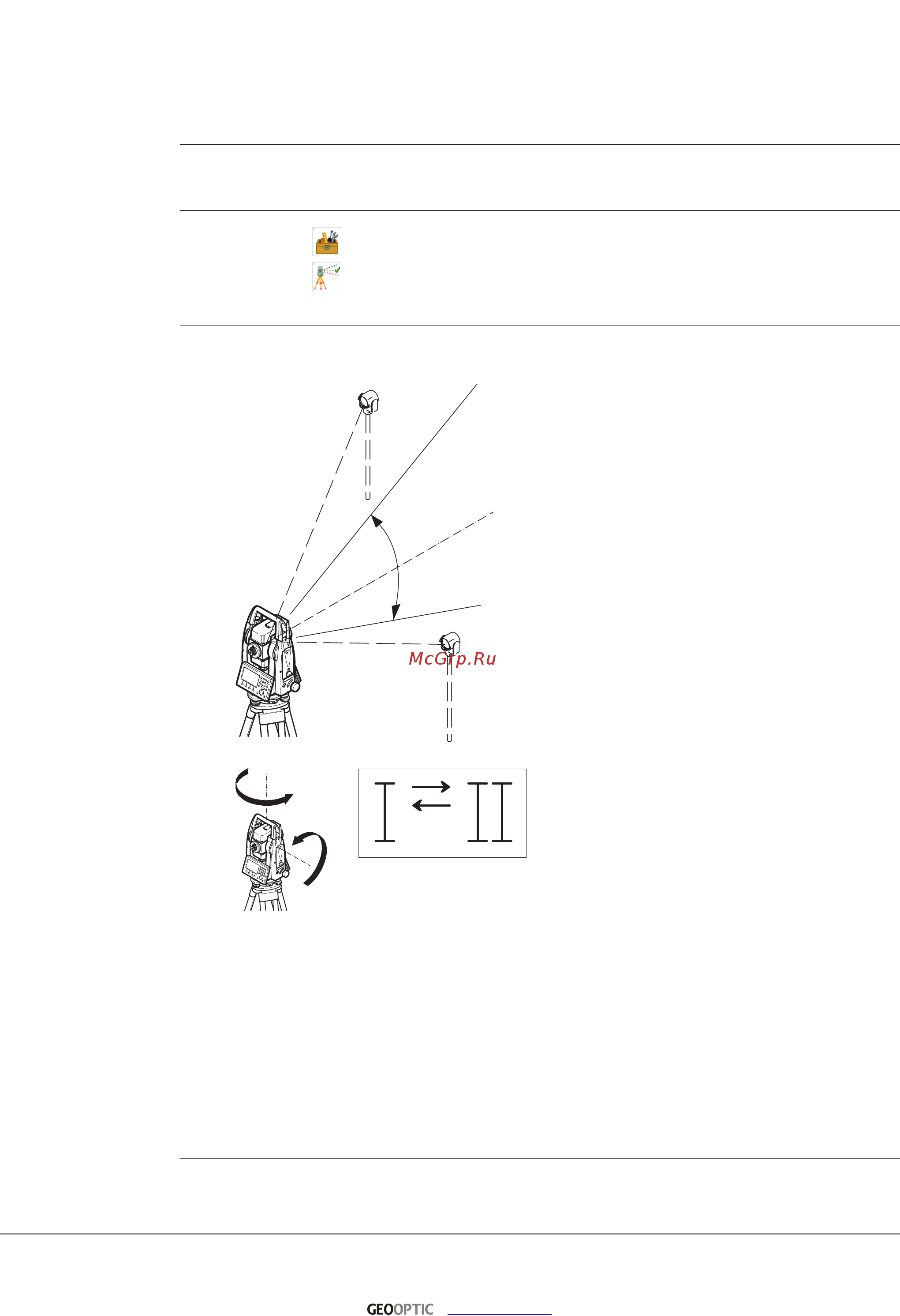

2. Наведите на точку, расположенную на
расстоянии порядка 100 м от инструмента и
вертикальный угол на которую составляет
минимум 27° (30 град).
3. Нажмите на ЗАПИСЬ для измерений на выбранную точку.
4. Смените круг и повторите измерения на ту
же точку.
Для контроля качества наведения на дисплей будут выводиться
разности отсчетов по горизонтальному и вертикальному кругам.
5. Нажмите на ЗАПИСЬ для измерений на выбранную точку.
Прежние и вновь полученные значения будут выведены на дисплей.
6. Далее:
• Нажмите на ДОП. для выполнения еще одного приема измерений на ту же
самую точку. Окончательные значения погрешностей будут вычисляться
как средние по всем выполненным приемам.
•Нажмите на ДАЛЕЕ для записи новых значений или
•на ESC для выхода из процесса поверок без сохранения полученных
результатов.
V=90°
+ 27°
- 27°
TSOX_066
180°
180°
TSOX_065
www.geooptic.ru
