Leica TS06plus R1000 Arctic (3", EGL) (833433) [168/196] Юстировка компенсатора
FlexLine plus, Поверки и Юстировки
168

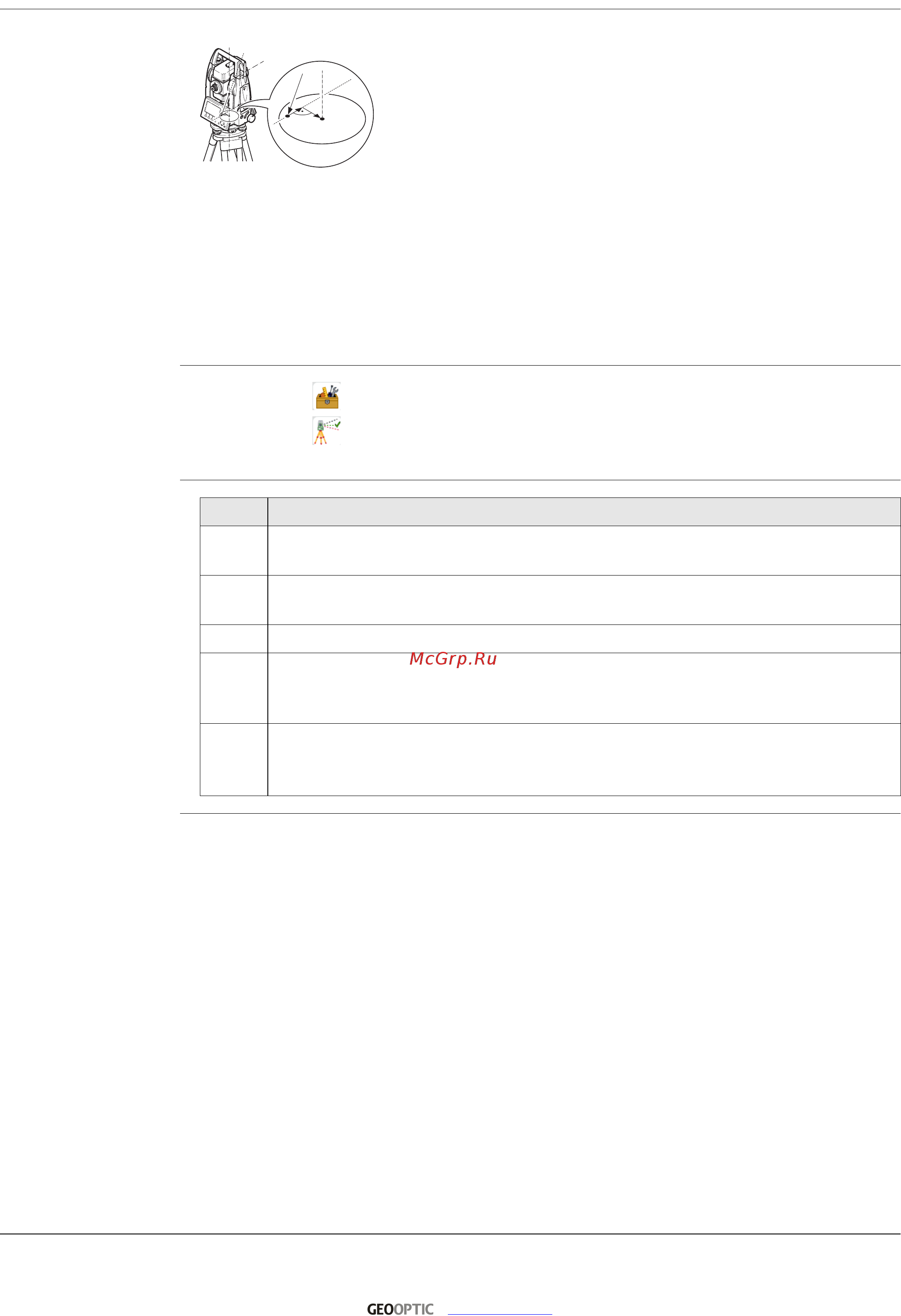

14.4 Юстировка компенсатора
Ошибка
коменсатора
Погешности компенсатора (l, t) появляются, когда вертикальная ось инструмента и
отвесная линия параллельно, а точка равновесия компенсатора и круглого уровня
не совпадают. Электронная калибровка исправляет эту погрешность.
Продольная составляющая направлена вдоль зрительной трубы, а поперечная -
поперек. Они задают оси компенсатора.
На вертикальные углы влияет продольная составляющая (l).
Поперечная составляющая соответствует погрешности горизонтирования. Погреш-
ность влияет на горизонтальные углы.
Доступ 1) Выберите Инструм в Главном меню.
2) Выберите Юстир. в меню Инструменты .
3) Выберите F3 Компенсатор
Поверка и юсти-
ровка. Шаг за шагом
a) Механическая вертикальная ось инструмента, называ-
емая также его осью вращения
b) Отвесная линия
c) Продольная составляющая погрешности компенсатора (l)
d) Поперечная составляющая погрешности компенсатора (t)
b
a
TSOX_141
c
ba
d
Шаг Описание
1. Отгоризонтируйте тахеометр по электронному уровню. Обратитесь к
разделу "4 Работа", "Горизонтирование инструмента шаг за шагом".
2. Нажмите ЗАПИСЬ для измерения при круге лево. Наводитсья при этом не
надо.
3. ЗАПИСЬ чтобы выполнить измерение при круге право.
Если погрешность больше заданных пределов, процедуру придется повто-
рить. Все измерения первого этапа будут отброшены, осреднения со следу-
ющим не произойдет.
4. Измерения на цель.
Средние квадратические отклонения. Средние квадратические откло-
нения вычисляются по второму повторному ходу.
