FlexLine plus, Описание системы
22
2 Описание системы

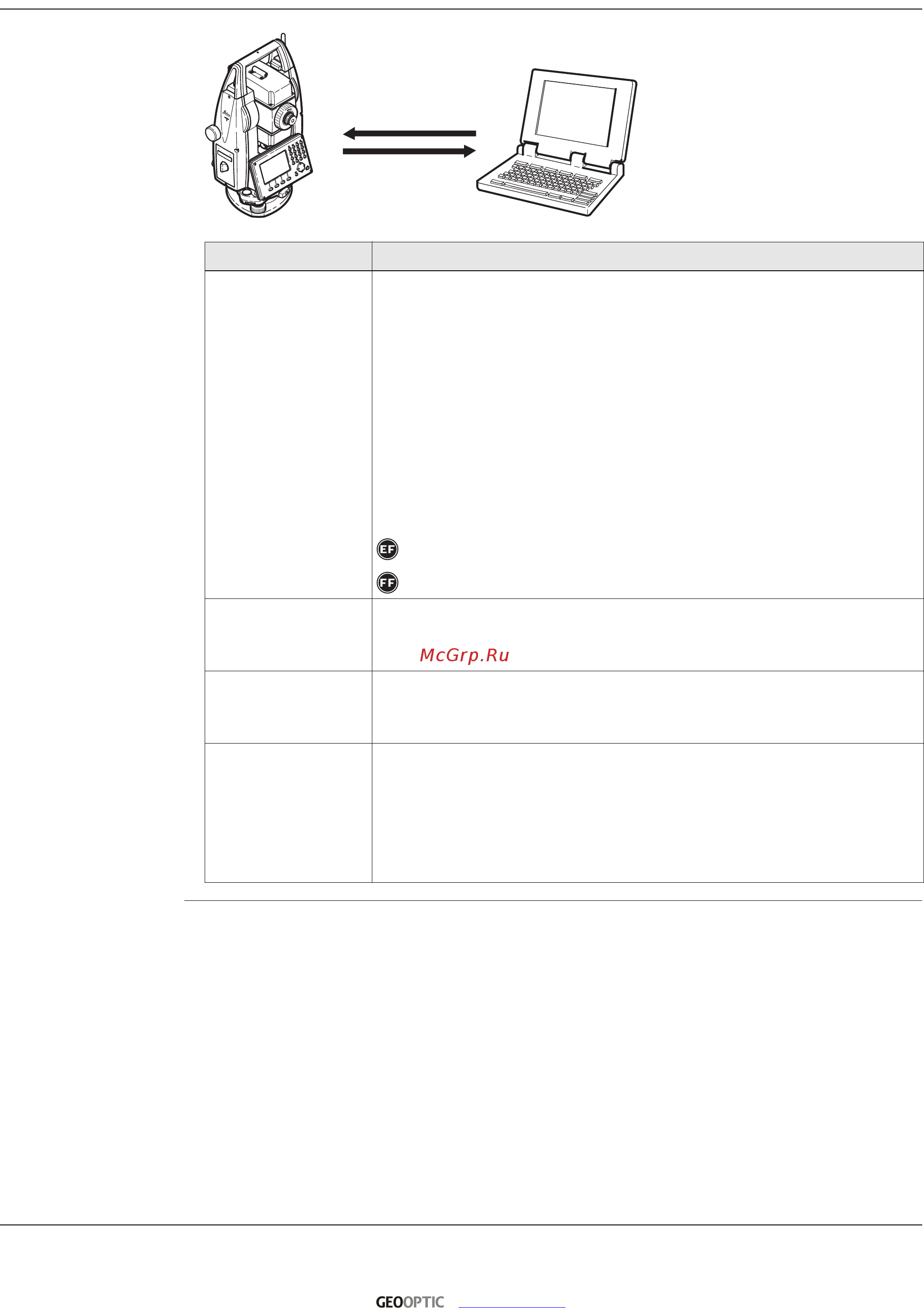

2.1 Составляющие системы
Основные
компоненты
a) Тахеометры серии FlexLine
plus поставляются со
встроенным программным
обеспечением FlexField plus
b) Компьютер с установ-
ленным ПО Instrument Tools
c) Обмен данными
Компонент Описание
Тахеометр
FlexLine plus
Инструмент для измерений, вычислений и записи данных.
Отлично подходит как для обычных съемок, так и для решения
более сложных задач. Оснащен встроенным программным
обеспечением FlexField plus для решения широкого круга таких
задач.
Различные версии приборов этой серии имеют разную точность
и свой набор функциональных возможностей. Все они могут
подключаться для камеральной обработки к программе
Instrument Tools для просмотра, обмена и управления данными.
Доступны два варианта зрительной трубы. Символы, использу-
емые в данном руководстве:
Ergofocus (Тип 3)
Finefocus (Тип 2)
Встроенное ПО
FlexField plus
Этот программный пакет устанавливается на сам прибор. Он
включает базовую операционную систему и выбираемый поль-
зователем набор приложений.
Программное
обеспечение
Instrument Tools
Офисный программный пакет, включающий набор утилит и
приложений для просмотра данных, постобработки, обмена
данными и управления ими.
Обмен данными Обмен данными между инструментами серии FlexLine plus и
компьютером осуществляется с помощью коммуникационного
кабеля.
Для инструментов, в которых имеется Коммуникационный
блок, возможен обмен данными с помощью USB-флэшки, USB-
кабелей или через Bluetooth.
TSOX_001
a
c
b
Flex
Office
www.geooptic.ru
