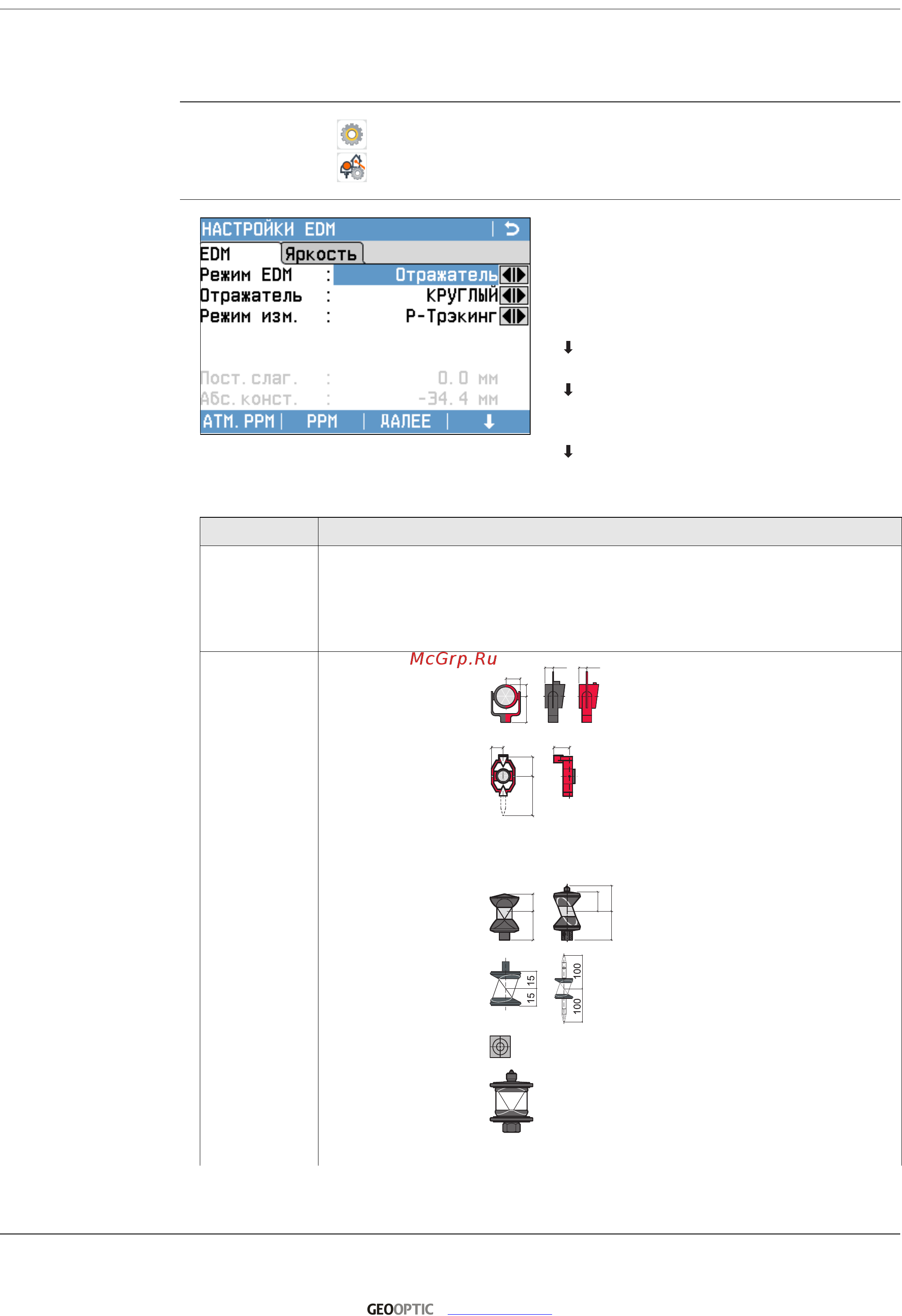

5.5 Настройки EDM
Описание Настройки в этом окне определяют режим работы EDM - Electronic Distance
Measurement. Можно выбрать режимы для работы EDM без отражателя (NP) или с
отражателем (P).
Доступ
Настройки EDM
1. Выберите Настр. в Главное Меню.
2.
Выберите EDM в МЕНЮ НАСТРОЕК.
АТМ.РРМ
Ввод значения атмосферной ppm-
поправки.
PPM
Ввод значения индивидуальной ppm-
поправки.
Масштаб
Ввод масштабного коэффициента.
Сигнал
Индикация силы отраженного
сигнала.
Частота
Индикация рабочей частоты дально-
мера EDM.
Поле Описание
Реж.EDM Отражатель Измерение расстояния на отражатель.
Безотраж Измерения расстояний без отражателя.
Отр.пленка Для измерения расстояний с использованием
ретро-отражательных мишеней (3 мм + 2 ppm).
Отражатель КРУГЛЫЙ Станд.отр.
GPR121/GPR111
Пост.слаг.: 0,0 мм
МИНИ
Mini0°(GMP111-0)
GMP111
Пост.слаг.: +17,5 мм
GMP111-0
Пост.слаг.: 0,0 мм
JPMINI Мини-призма Пост.слаг.: +34,4 мм
360° GRZ4/GRZ122
Пост.слаг.: +23,1 мм
360°MINI GRZ101
Пост.слаг.: +30,0 мм
ПЛЕНКА Пост.слаг.: +34,4 мм
360° (MPR122) MPR122
Пост.слаг.: +28,1 мм
Без отр. Без отражателя Пост.слаг.: +34,4 мм
48
3886
26 91
100
4030
50
86
86
59
78
64
