FlexLine plus, Поверки и Юстировки
170
Сообщения
При проведении данной поверки могут выдаваться сообщения и предупреждения,
уже описанные в разделе
"14.3 Юстировка линии визирования и ошибки места
нуля"
.
14.6 Юстировка круглого уровня тахеометра и трегера
Круглого уровня
После завершения юстировки винты должны быть плотно затянуты.
1. Закрепите трегер на штативе и установите на него тахеометр.
2. С помощью подъемных винтов отгоризонтируйте инструмент по электронному
уровню. Включите инструмент. Если компенсатор в положении Вкл., то
лазерный отвес включится автоматически, а на дисплее появится окно
Уровень и Отвес. В других ситуациях нажмите на кнопку FNC в этом прило-
жении выберите Уровень.
3. Пузырьки круглых уровней тахеометра и трегера должны быть в нуль пункте.
Если пузырек какого-либо из круглых уровней не находится в нуль пункте, то
выполните следующее:
Инструмент: Если пузырек выходит за пределы круга, с помощью торцевого
ключа вращайте юстировочные винты до приведения пузырька в нуль пункт.
Трегер: Если пузырек выходит за пределы круга, с помощью юстировочных
шпилек приведите его в нуль пункт. Вращение юстировочных винтов:
• Влево: пузырек будет перемещаться по направлению к юстировочному
винту.
• Вправо: пузырек будет перемещаться по направлению от юстировоч-
ного винта.
4. Повторите шаг 3. с трегером до тех пор, пока уровень не будет находиться в
нуль-пункте.

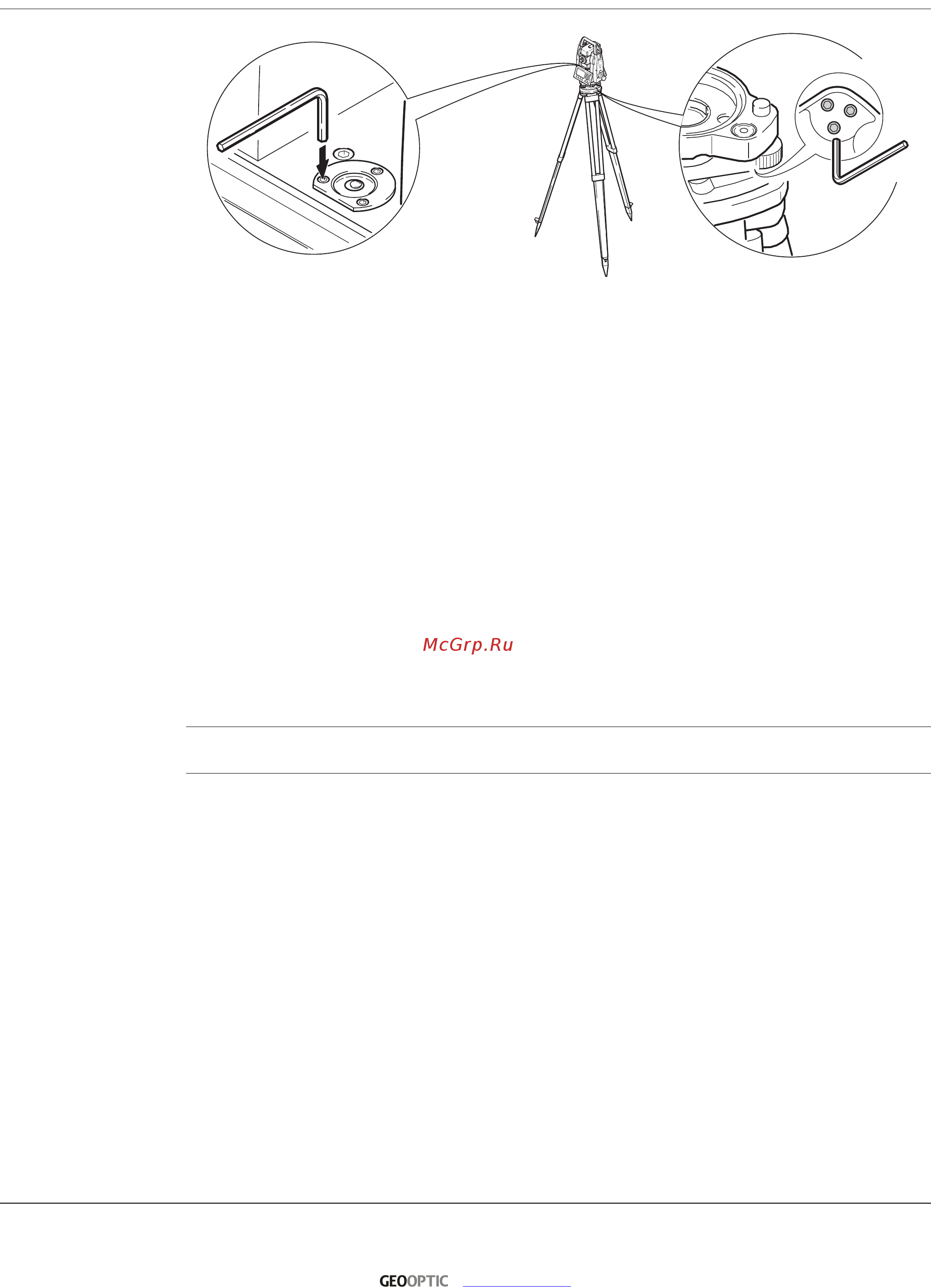

TSOX_067
1
3
3
www.geooptic.ru
