103
FUNKTSIONAALNE KIRJELDUS
HOIATUS:
• Kandke alati hoolt selle eest, et tööriist oleks
enne reguleerimist või funktsioonide
kontrollimist välja lülitatud ning akukassett
eemaldatud. Kui tööriist ei ole välja lülitatud ja
akukassett ei ole eemaldatud, võib tagajärjeks olla
ootamatust käivitumisest põhjustatud raske
vigastus.
Akukasseti paigaldamine või eemaldamine
Joon.1
HOIATUS:
• Lülitage tööriist alati enne akukasseti paigaldamist
või eemaldamist välja.
• Hoidke tööriista ja akukassetti kindlalt käes,
kui paigaldate või eemaldate akukassetti. Kui
eirata nõuet tööriista ja akukassetti hoidmise kohta,
võivad need käest libiseda ja maha kukkudes
puruneda ja põhjustada kehavigastusi.
Akukasseti eemaldamiseks libistage see tööriista küljest
lahti, vajutades kasseti esiküljel paiknevat nuppu alla.
Akukasseti paigaldamiseks joondage akukasseti keel
korpuse soonega ja libistage kassett oma kohale.
Paigaldage kassett alati nii kaugele, et see lukustuks
klõpsatusega oma kohale. Kui näete nupu ülaosas
punast osa, pole kassett täielikult lukustunud.
HOIATUS:
• Paigaldage akukassett alati täies ulatuses nii, et
punast osa ei jääks näha. Vastasel korral võib
kassett tööriistast välja kukkuda ning vigastada
Teid või läheduses viibivaid isikuid.
• Ärge rakendage jõudu akukasseti paigaldamisel.
Kui kassett ei lähe kergesti sisse, pole see õigesti
paigaldatud.
MÄRKUS:
• Tööriist ei tööta ainult ühe akukassetiga.
Tööriista/aku kaitsesüsteem
Tööriist on varustatud tööriista/aku kaitsesüsteemiga.
Süsteem lülitab mootori automaatselt välja, et
pikendada tööriista ja aku eluiga.
Tööriist seiskub käitamise ajal automaatselt, kui tööriista
ja/või aku kohta kehtib üks järgmistest tingimustest.
Teatud tingimustes hakkavad indikaatorid põlema.
Ülekoormuskaitse
Kui tööriista kasutatakse viisil, mis põhjustab
ebanormaalselt kõrget voolutaset, siis seiskub tööriist
automaatselt ja akuindikaatorid vilguvad. Sellisel juhul
lülitage tööriist välja ja katkestage töö, mis põhjustas
tööriista ülekoormuse. Seejärel lülitage tööriist sisse, et
see taaskäivitada.
Tööriista ülekuumenemiskaitse
Joon.2
Kui tööriist on üle kuumenenud, siis seiskub see
automaatselt ja toiteindikaator vilgub umbes 60 sekundit.
Sellises olukorras laske tööriistal maha jahtuda enne,
kui selle uuesti sisse lülitate.
Aku ülekuumenemiskaitse
Kui aku on üle kuumenenud, siis seiskub tööriist
automaatselt ja akuindikaatorid hakkavad põlema.
Tööriist ei käivitu isegi päästiklüliti tõmbamisel. Sellises
olukorras laske akul maha jahtuda enne, kui tööriista
uuesti sisse lülitate.
MÄRKUS:
Aku ülekuumenemiskaitse töötab ainult koos tähekese
märgiga akukassetiga.
Joon.3
Ülelaadimiskaitse
Kui aku laetuse tase muutub madalaks, siis seiskub
tööriist automaatselt. Kui seade ei hakka tööle ka lülitite
kasutamisel, eemaldage tööriistast akud ja laadige neid.
Allesjäänud akulaengu näit
Joon.4
Kui vajutate kontrollinuppu, näitavad akuindikaatorid
allesjäänud akulaengut. Kummalgi akul on oma
akuindikaator.

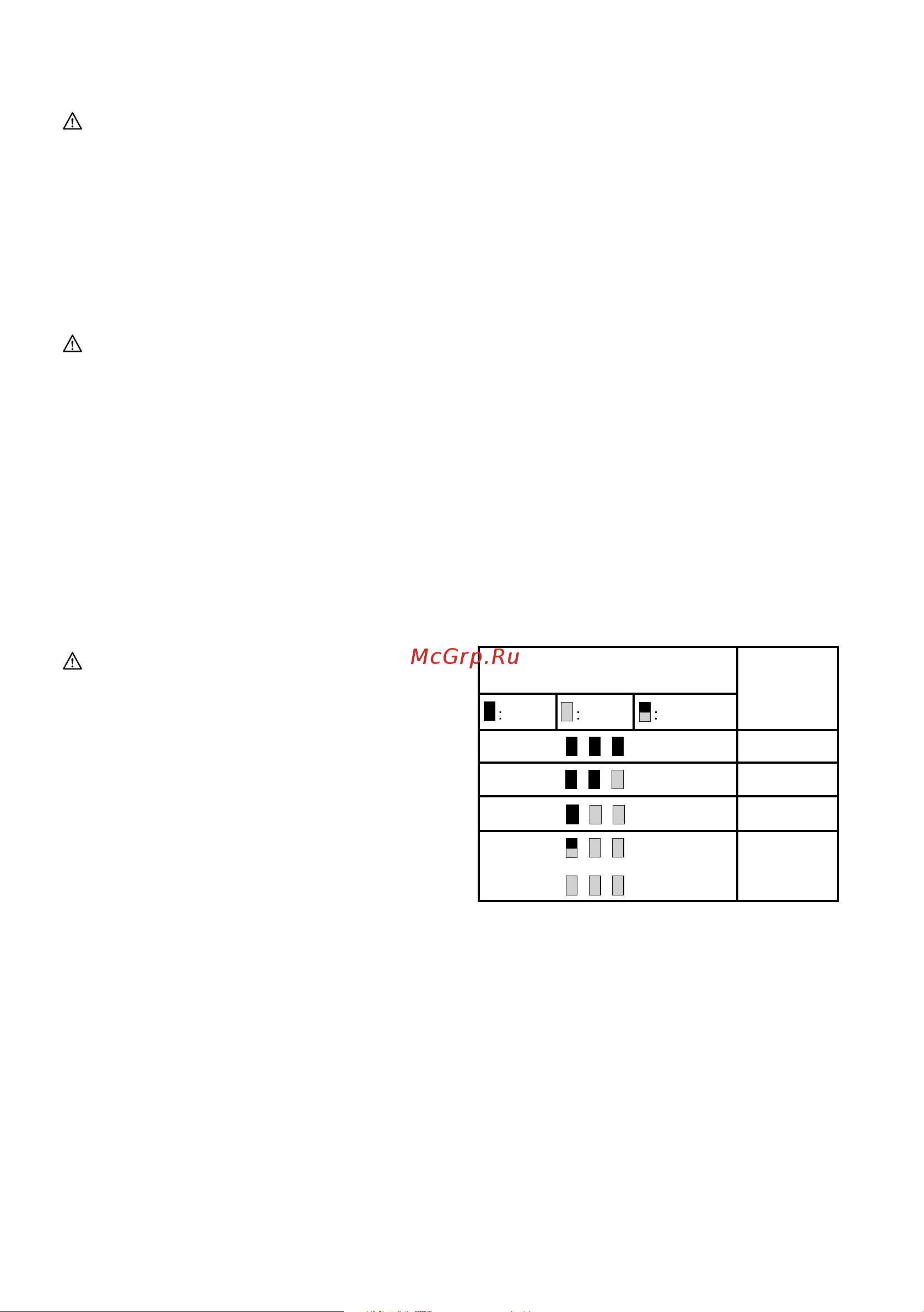

Allesjäänud akulaengu näit
Akuindikaatorid
(Aku 1 või Aku 2)
Järelejäänud
mahtuvus
Sisse
lülitatud
Välja
lülitatud
Vilgub
50% kuni 100%
20% kuni 50%
0% kuni 20%
või
Laadige akut
014809
