102
WAARSCHUWING. Kijk niet direct op de laserstraal. Het
brengt gevaar met zich mee. Volg de onderstaande
veiligheidsvoorschriften op.
• Gebruik de laser volgens de aanwijzingen van de producent.
• Richt nooit bewust of onbewust de laserstraal in de richting
van mensen, dieren of een ander object dan het te bewerken
materiaal.
• Voorkom het onverwacht richten van de laserstraal naar de ogen
van andere personen of dieren door een periode langer dan 0,25
s, bv. via weerkaatsing door spiegels.
• Verzeker zich altijd of de laserstraal op het materiaal dat geen
weerkaatsende oppervlaktes heeft, gericht is.
• Glanzende staalplaat (of andere materialen met een licht
weerkaatsende oppervlakte) laat het gebruik van de laser niet toe
omdat op die manier kan het licht in de richting van de operator,
deerden en dieren gevaarlijk weerkaatsen.
• Het is verboden om de laser door een ander soort toestel
te vervangen. Laat alle reparaties door de producent of een
bevoegde persoon uitvoeren.
LASERLICHT, LASERSTRAAL
KIJK NIET NAAR DE LASERSTRALING
LASER VAN DE KLASSE 2
Golengte: 650 nm; Vermogen: < 1 mW
EN 60825-1:2014
LET OP: Het instellen op een andere manier dan in deze
gebruiksaanwijzing aangegeven, dreigt met blootstelling aan
laserstraling!
LET OP! Het toestel is alleen voor binnengebruik bestemd.
Ondanks toepassing van veilige constructie, gebruik van
veiligheidsmiddelen en aanvullende beschermende middelen
altijd bestaat er een klein risico van lichaamsletsels tijdens de
werkzaamheden.

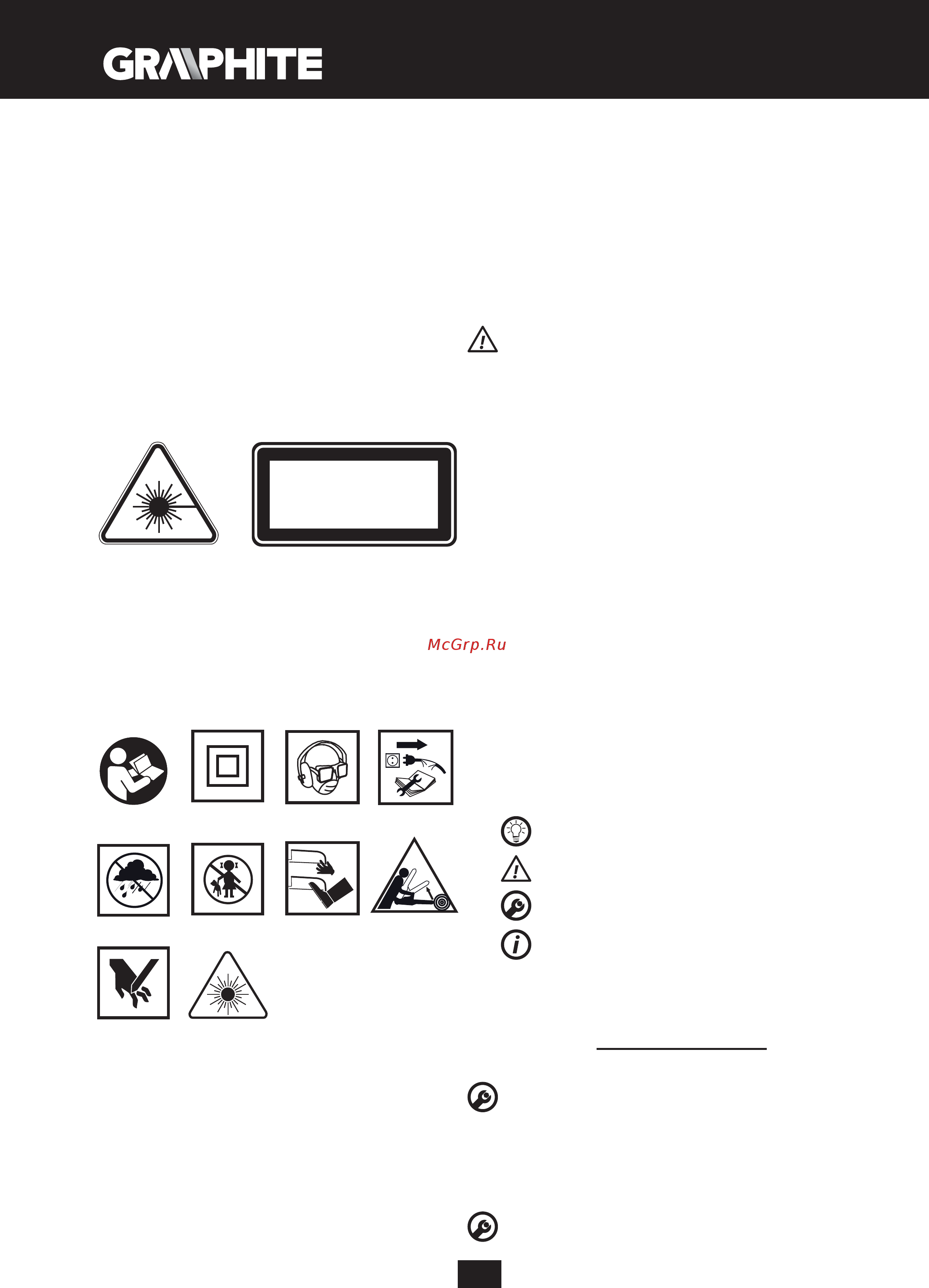

Uitleg van de gebruikte pictogrammen
1
5
2
6
34
78
910
1. Lees de gebruiksaanwijzing, volg de waarschuwingen en
veiligheidsaanwijzingen op.
2. Tweede isolatieklasse
3. Gebruik persoonlijke beschermingsmiddelen (oog- en
gehoorbescherming, stofmasker)
4. Voordat met de bedienings- of reparatiewerkzaamheden te
beginnen, trek de stekker uit het stopcontact.
5. Bescherm tegen regen.
6. Laat kinderen niet in de buurt van het gereedschap komen.
7. Laat de extremiteiten niet in de buurt van de snijelementen
komen.
8. Gevaar van terugslag.
9. Gevaar van handletsels en verlies van vingers.
10. Let op: Laserstraling.
OPBOUW EN TOEPASSING
De schijfzaag is een handelektrogereedschap met de II
isolatieklasse. Het toestel wordt door een eenfasige cummutator
motor aangedreven. Zulk soort elektrogereedschap wordt breed
gebruikt voor het snijden van hout en houtachtige materialen. Het
is verboden om het voor het snijden van stookhout te gebruiken.
Pogingen van gebruik voor andere doeleinden worden beschouwd
als onjuist gebruik. Gebruik de zaag alleen met de juiste snijschijven
met hardmetalen tanden. De schijfzaag wordt ontworpen voor
allerlei lichte werkzaamheden in de garages en amateursmatige
werkzaamheden (knutselen).
Gebruik het elektrogereedschap alleen in overeenstemming met
het beoogde doel.
BESCHRIJVING VAN GRAFISCHE PAGINA'S
De onderstaande nummering heeft betrekking op de elementen
van het toestel weergegeven op de grafische pagina's van deze
gebruiksaanwijzing.
1. Stofuitlaat
2. Bovenste afscherming
3. Controlelampje van spanningsaansluiting
4. Hendel
5. Draaiknop van de blokkade van de voet
6. Draaiknop van de blokkade van de evenwijdige geleider
7. Indicatie van de snijlijn voor 45°
8. Indicatie van de snijlijn voor 0°
9. Voet
10. Snijschijf
11. Kraagmoer
12. Bevestigingsschroef van de snijschijf
13. Onderste afscherming
14. Voorste handgreep
15. Hoofdschakelaar
16. Blokkadeknop van de hoofdschakelaar
17. Hoofdhandvat
18. Hendel van de blokkade van de snijdiepte
19. Blokkadeknop van de spil
21. Laser schakelaar
22. Laser
23. Evenwijdige geleider
* Er kunnen verschillen tussen de afbeelding en het product optreden.
OMSCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS
LET OP
WAARSCHUWING
MONTAGE/INSTELLINGEN
INFORMATIE
UITRUSTING EN ACCESSOIRES
1. Evenwijdige geleider - 1 st.
2. Oogsleutel - 1 st.
WERKVOORBEREIDING
INSTELLEN VAN DE SNIJDIEPTE
De snijdiepte onder de rechte hoek kan tussen 0 tot 73 mm
ingesteld worden.
• Maak de hendel van de blokkade van de snijdiepte (18) los.
• Stel de gewenste snijdiepte (met gebruik van de gradenschaal) in.
• Blokkeer de hendel van de blokkade van de snijdiepte (18)
(afb. A).
MONTAGE VAN DE GELEIDER VOOR EVENWIJDIG SNIJDEN
Bij het snijden van het materiaal op dunne stukjes dient de
evenwijdige geleider gebruikt te worden. De geleider kan aan
