77
POZOR! Uređaj služi za korištenje u zatvorenom prostoru.
Bez obzira na sigurnu konstrukciju, upotrebu sigurnosnih
sredstava i dodatnih zaštitnih mjera, uvijek postoji djelomični
rizik od ozljeda nastalih tijekom rada.

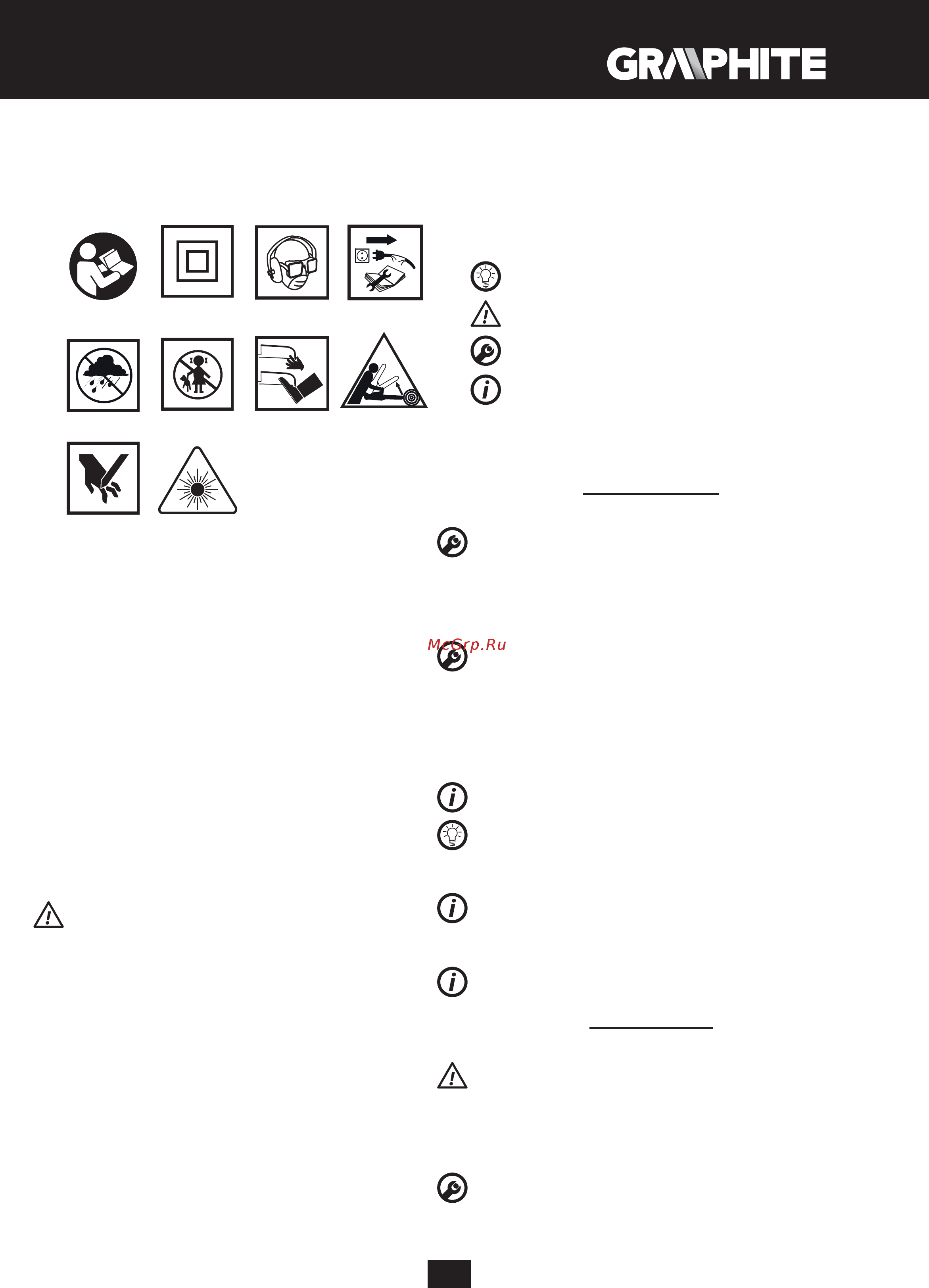

Objašnjenje korištenih piktograma:
1
5
2
6
34
78
910
1. Pročitajte Upute za uporabu, uzmite u obzir upozorenja i
sigurnosne uvjete o kojima je riječ u uputama.
2. Uređaj s drugom klasom zaštite.
3. Koristite sredstva individualne zaštite (zaštitne gogle, antifone,
masku za zaštitu od prašine).
4. Prije svih aktivnosti na podešavanju ili popravljanju uređaja
isključite mrežni kabel.
5. Štitite od kiše.
6. Čuvajte van dohvata djece.
7. Ruke držite podalje od reznih elemenata!
8. Opasnost od povratnog udara.
9. Pozor, opasnost od povreda dlanova i prstiju.
10. Pozor: lasersko zračenje.
KONSTRUKCIJA I NAMJENA
Kružna pila je ručni električni alat s izolacijom II klase. Pokreće je
jednofazni komutatorski motor. Alati tog tipa se koriste za rezanje
drva i materijala sličnih drvetu. Nije predviđena za rezanje drva
za ogrjev. Korištenje uređaja u druge svrhe osim gore navedenih
smatra se nepravilnim korištenjem. Kružnu pilu koristite isključivo
zajedno odgovarajućim listovima pile s nastavcima od ugljenih
legura. Područja njihove primjene su: lagani radovi u radionicama
te svi radovi u okviru neprofesionalne upotrebe (sam svoj majstor)
Električni alat se smije koristiti samo sukladno s njegovom
namjenom.
OPIS GRAFIČKIH GRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koje se
nalaze na grafičkim prikazima ovih uputa.
1. Nastavak za odvod prašine.
2. Gornji štitnik
3. Kontrolna lampica za signalizaciju priključivanja napona
4. Poluga donjeg štitnika
5. Gumb za blokadu postavki stope
6. Kotačić za blokadu paralelne vodilice
7. Pokazatelj linije reza za 45°
8. Pokazatelj linije reza za 0°
9. Stopa
10. List pile
11. Prirubnica
12. Vijak za pričvršćivanje lista pile
13. Donji štitnik
14. Prednji rukohvat
15. Prekidač
16. Gumb za blokadu prekidača
17. Glavni rukohvat
18. Poluga za blokadu dubine rezanja
19. Gumb za blokadu vretena
21. Prekidač lasera
22. Laser
23. Paralelna vodilica
* Moguće su razlike između crteža i proizvoda.
OPIS KORIŠTENIH ZNAKOVA
POZOR
UPOZORENJE
MONTAŽA / POSTAVKE
INFORMACIJA
PRIBOR I DODATNA OPREMA
1. Paralelna vodilica - 1 kom.
2. Okasti ključ - 1 kom.
PRIPREMA ZA RAD
POSTAVLJANJE DUBINE REZANJA
Dubinu rezanja pod pravim kutom možete podešavati iz raspona od
0 do 73 mm
• Popustite polugu za blokadu dubine rezanja (18).
• Postavite željenu dubinu rezanja (koristeći skalu).
• Blokirajte polugu za blokadu dubine rezanja (18) (crtež A).
MONTAŽA VODILICE ZA PARALELNO REZANJE
Kod rezanja materijala na uske komade upotrebljavajte paralelnu
vodilicu. Vodilicu možete montirati s lijeve ili desne strane
električnog alata.
• Popustite vijak za blokadu paralelne vodilice (6).
• Letvu paralelne vodilice (23) stavite u dva otvora u stopi pile (9).
• Postavite željenu udaljenost (koristeći skalu).
• Montirajte paralelnu vodilicu (23) pomoću kotačića za blokadu
paralelne vodilice (6) (crtež B).
Paralelna vodilica (23) može se koristiti i za koso rezanje iz raspona
od 0
0
do 45
0
.
Nikad ne smijete dozvoliti da se iza uključene pile nađu ruke ili
prsti. Ako nastupi pojava povratnog udara, pila može pasti na
ruku, a to može dovesti do ozbiljnih tjelesnih povreda.
NAGINJANJE DONJEG ŠTITNIKA
Donji štitnik (13) lista pile (10) se automatski odmiče čim se dotakne
obrađivanog materijala. Kako biste ga ručno odmaknuli pomaknite
polugu donjeg štitnika (4).
ODVOD PRAŠINE
Pila je opremljena nastavkom za odvod prašine (1) koji omogućava
odvod iverica i prašine koji se stvaraju pri rezanju.
RAD / POSTAVKE
UKLJUČIVANJE / ISKLJUČIVANJE
Napon mreže mora odgovarati veličini napona koji je napisan na
tipskoj tablici pile. Za vrijeme pokretanja pilu držite s obje ruke
jer okretni moment motora može uzrokovati nekontrolirano
okretanje električnog alata.
Imajte na pameti da nakon isključivanja pile njeni rotirajući
elementi se koš uvijek okreću.
Pila je opremljena gumbom za blokadu prekidača (16), koji štiti
uređaj od nehotičnog pokretanja.
