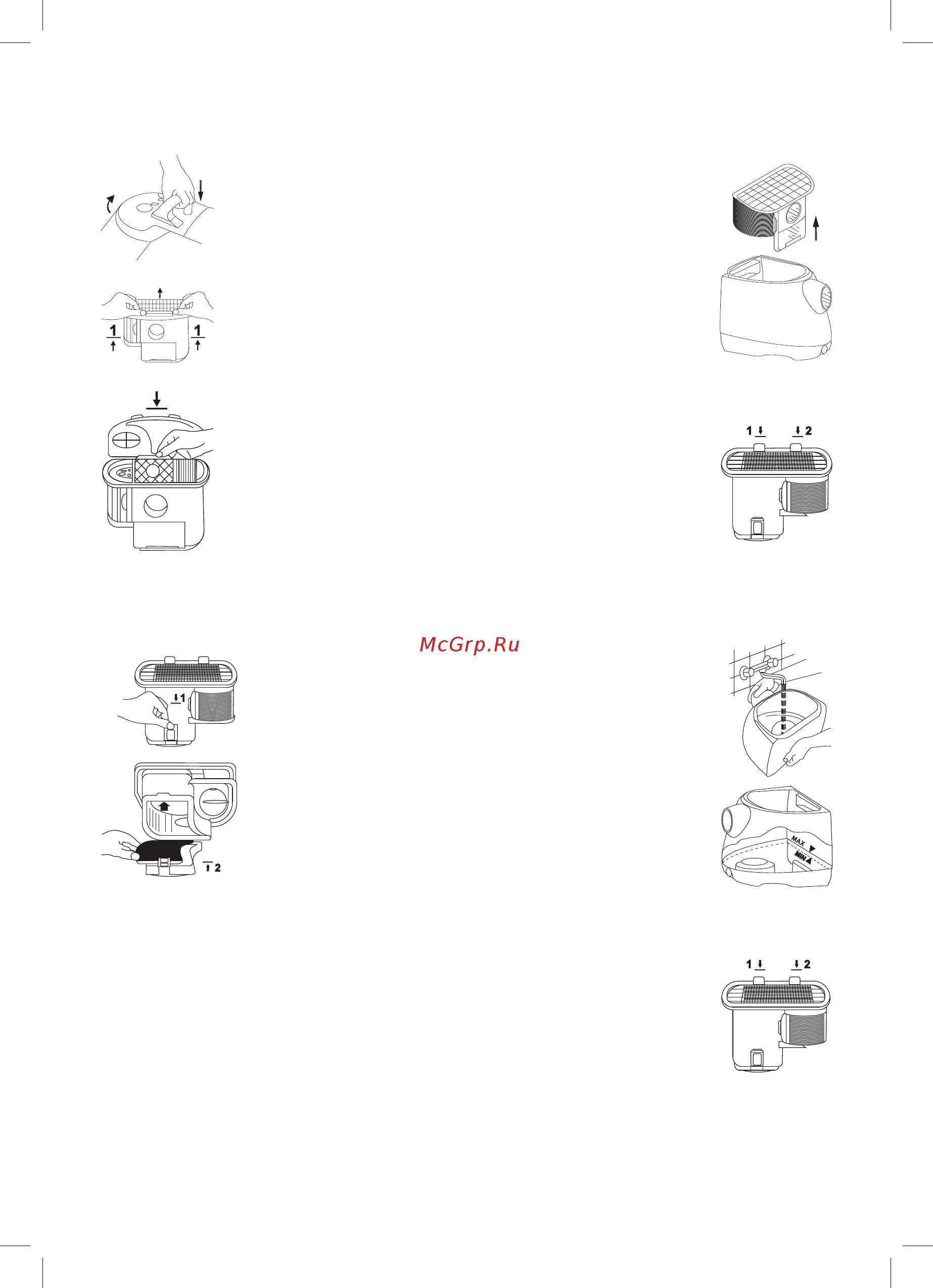

C – DO ODKURZANIA BEZ WORKA PAPIEROWEGO BEZPOŚREDNIO DO POJEMNIKA FILTRA

Z UŻYCIEM WKŁADKI FILTRACYJNEJ „FIZELINA” LUB BEZ NIEJ

Sprawdź, czy w pojemniku ﬁ ltra znajduje się worek papierowy, jeśli tak, to go –

usuń.

Sprawdź poprawność zatrzaśnięcia pokrywy górnej z korpusem (zaczepy – 1 i 2

mają być zatrzaśnięte). W tym celu wykonaj czynności opisane w punkcie „A”.

Zwolnij zaczep dna korpusu ﬁ ltra, włóż wkładkę „FIZELINA” (kolor czarny) lub nie –

umieszczaj jej.

Odkurzanie z wkładką ﬁ ltracyjną „FIZELINA” powoduje, że w pojemniku ﬁ ltra kurz i śmieci ponad

ﬁ zeliną są wilgotne.

UWAGA! Zastosowaną wkładkę „FIZELINA” można używać jako jednorazową (szybka wymiana),

lub wielorazową (tańsza, choć wymaga wyprania i przepłukania).

B – DO ODKURZANIA Z WORKIEM PAPIEROWYM PRZY UŻYCIU 1,5 L WODY JAKO DODATKO-

WEGO FILTRA

Przy zastosowaniu powyższego systemu ﬁ ltracji odkurzacz można użytkować w następujący sposób:

A – DO ODKURZANIA Z WORKIEM PAPIEROWYM BEZ WODY

Wciśnij przycisk zaczepu i podnieś pokrywę górną. –

Wyjmij zbiornik przedni i wyciągnij z niego ﬁ ltr. –

Zwolnij zaczepy mocujące pokrywę górną z korpusem ﬁ ltra, na- –

ciskając kciukami równocześnie oba zaczepy, jak na rys. obok

(poz.1-1).

Unieś do pozycji pionowej uchwyt ﬁ ltra, wysuń z zaczepów po- –

krywę górną i otwórz komorę na zanieczyszczenia.

Wewnątrz komory znajdują się szczeliny do mocowania worka pa-

pierowego:

Worek papierowy zagnij wzdłuż linii przerywanej w kierunku –

strzałki.

Wsuń go pionowo do wnęki ﬁ ltra zgodnie ze strzałką na rys. –

Otwór powinien pokryć się z otworem wlotowym ﬁ ltra.

Załam tekturkę worka do wewnątrz (wzdłuż linii cięcia tekturki)

–

i unieś uchwyt ﬁ ltra do poz. pionowej.

Wsuń wystające zaczepy pokrywy w prostokątne otwory w kor- –

pusie, połóż uchwyt na pokrywie i zatrzaśnij ją;

Naciśnij kolejno dwoma kciukami płytę górną w pobliżu każde- –

go zaczepu lub naciśnij kciukami jednocześnie płytę górną przy

zaczepie 1 i 2 (rys. obok), aż do usłyszenia charakterystycznego

trzasku.

UWAGA! Oba zaczepy górne muszą być zawsze zatrzaśnięte!

Po wykonaniu tych samych czynności jak w punkcie „A”, do-

datkowo:

Zwolnij zaczep dna korpusu ﬁ ltra – (1). Włóż wkładkę ﬁ ltra-

cyjną (2) – „GORETEX” (kolor biały) i powtórnie zatrzaś

nij

zaczepy.

Napełnij zbiornik przedni wodą w ilości 1,5 l. Poziom wody –

powinien mieścić się między znakami: MIN, MAX.

UWAGA! Odkurzając z workiem papierowym zawsze sto-

suj wkładkę ﬁ ltracyjną „GORETEX”.

Po odkurzaniu nie pozostawiaj worka papie-

rowego w pojemniku ﬁ ltra, jeżeli w zbiorniku

przednim znajduje się woda.
