ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
96
Зарядка аккумуляторов
Литиево-ионные аккумуляторы могут поставляться в
незаряженном состоянии. Для достижения полного
заряда их необходимо заряжать в течение 5 часов (при
выключенном приборе) с соблюдением следующих
указаний:
Если в качестве источника питания используются
аккумуляторы, индикатор источника питания в верхней
части экрана отражает их состояние. Состояние
аккумуляторов обозначается следующими символами:
. Символ означает, что
аккумуляторы могут работать еще в течение примерно
пяти минут. См. также Вывод данных об аккумуляторе на
стр. 101
Чтобы зарядить аккумуляторы и обеспечить подачу
питания на прибор, подключите сетевой адаптер, как
показано на Рис. 46. Аккумуляторы заряжаются быстрее
при отключенном приборе.
Предостережение
Во избежание перегрева аккумуляторов в
процессе зарядки необходимо следить за
тем, чтобы температура окружающей среды
не превышала предельно допустимого
значения, указанного в технических
характеристиках прибора.
Примечание
Подключение сетевого адаптера на
длительное время (например, на выходные) не
причинит вреда прибору. В этом случае
автоматически включится режим
компенсационной подзарядки.

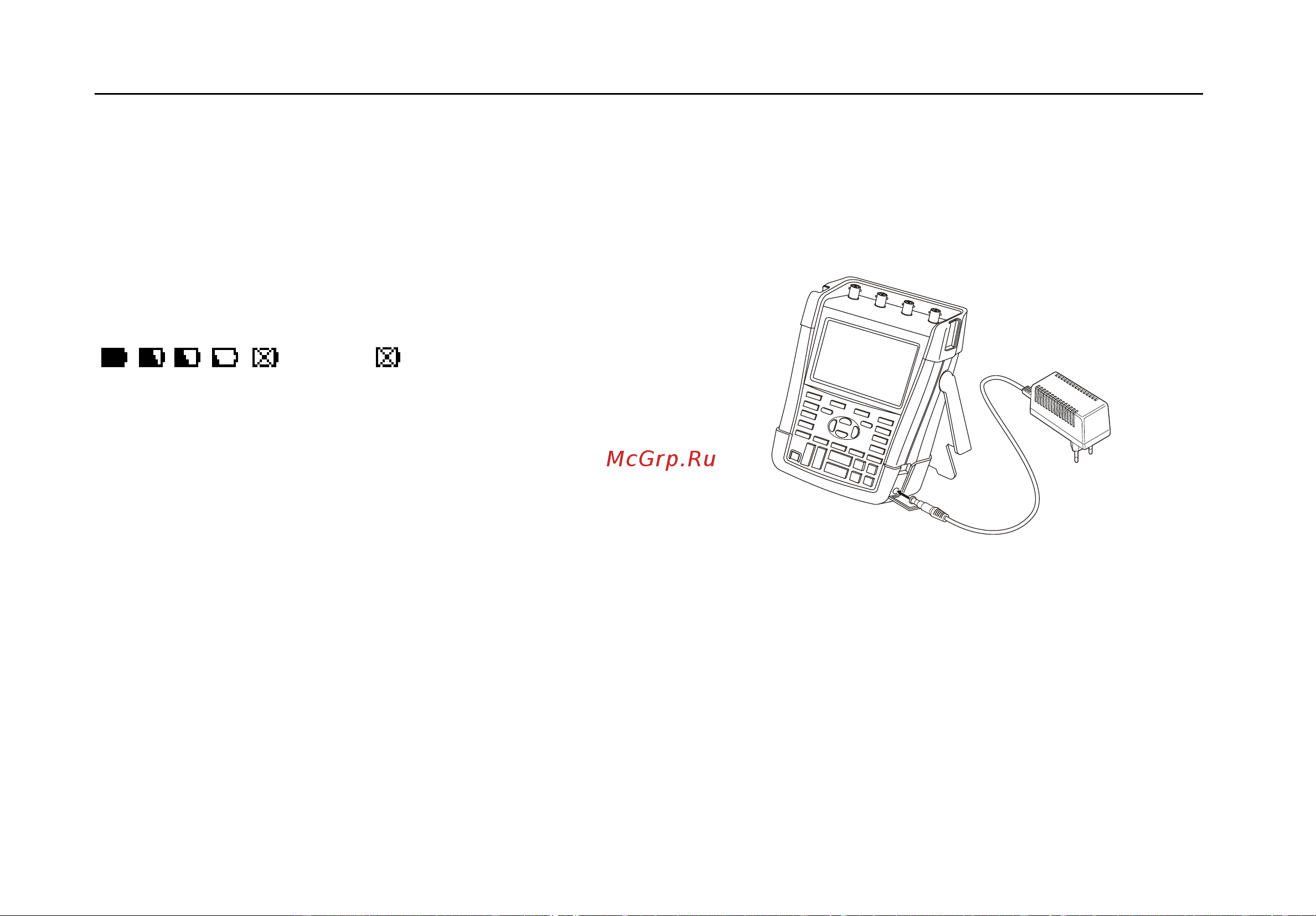

Рис. 46. Зарядка аккумуляторов
Кроме того, вы можете заменить аккумулятор
(Принадлежности Fluke BP290 или BP291) полностью
заряженным аккумулятором и использовать для зарядки
снятого аккумулятора внешнее зарядное устройство
EBC290 (дополнительное оборудование для Fluke).
