Работа с памятью прибора и ПК
Использование программного обеспечения FlukeView®
5
79
7
ENTER
Откройте меню
RENAME
.
8
F2
F3
Перейдите на новую позицию
символа.
9
ENTER
Выберите другой символ.
Повторите шаги 8 и 9, пока не
выполните всю операцию.
10
F1
Подтвердите выбранное имя
файла и вернитесь в меню
RENAME.

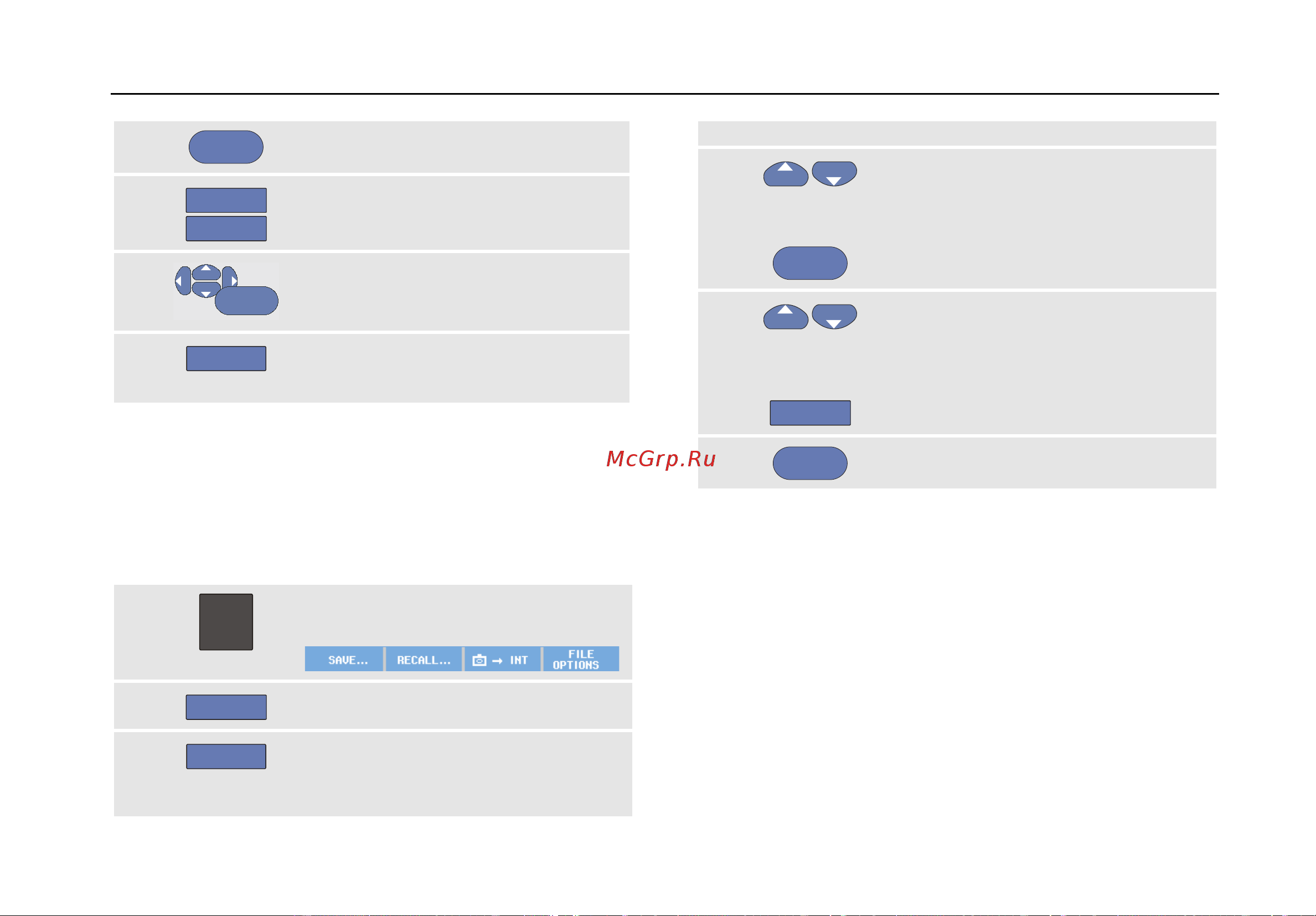

Копирование-Перемещение файлов с
сохраненными экранами и настройками
Можно скопировать или переместить файлы из
встроенной памяти на USB-носитель или с USB-носителя
во встроенную память.
Чтобы копировать или переместить файл, выполните
следующие действия:
1
SAVE
Выведите на экран заголовок
функциональной клавиши SAVE.
2
F4
Откройте меню FILE OPTIONS.
3
F1
Выберите встроенную память (INT)
или USB-устройство. Память
другого типа станет памятью, в
которую будет производиться
копирование или перемещение.
4
Выберите пункт COPY, чтобы
скопировать файл, или пункт MOVE,
чтобы переместить (скопировать и
удалить исходный файл).
5
ENTER
Подтвердите свой выбор и
перейдите в поле имени файла.
6
F2
Выберите файл, который вы хотите
копировать или удалить,
или
выберите все файлы.
7
ENTER
Копируйте или удалите выбранные
файлы.
Использование программного
обеспечения FlukeView
®
С помощью программного обеспечения FlukeView
®
можно
загружать результаты измерений сигналов и растровые
изображения экранов в компьютер (ПК или "ноутбук") для
последующей обработки.
Драйверы USB для измерительного прибора и
программного обеспечения FlukeView
®
Демо-версия с
ограниченной функциональностью входит в комплект
поставки прибора и записана на компакт-диск.
