ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
66

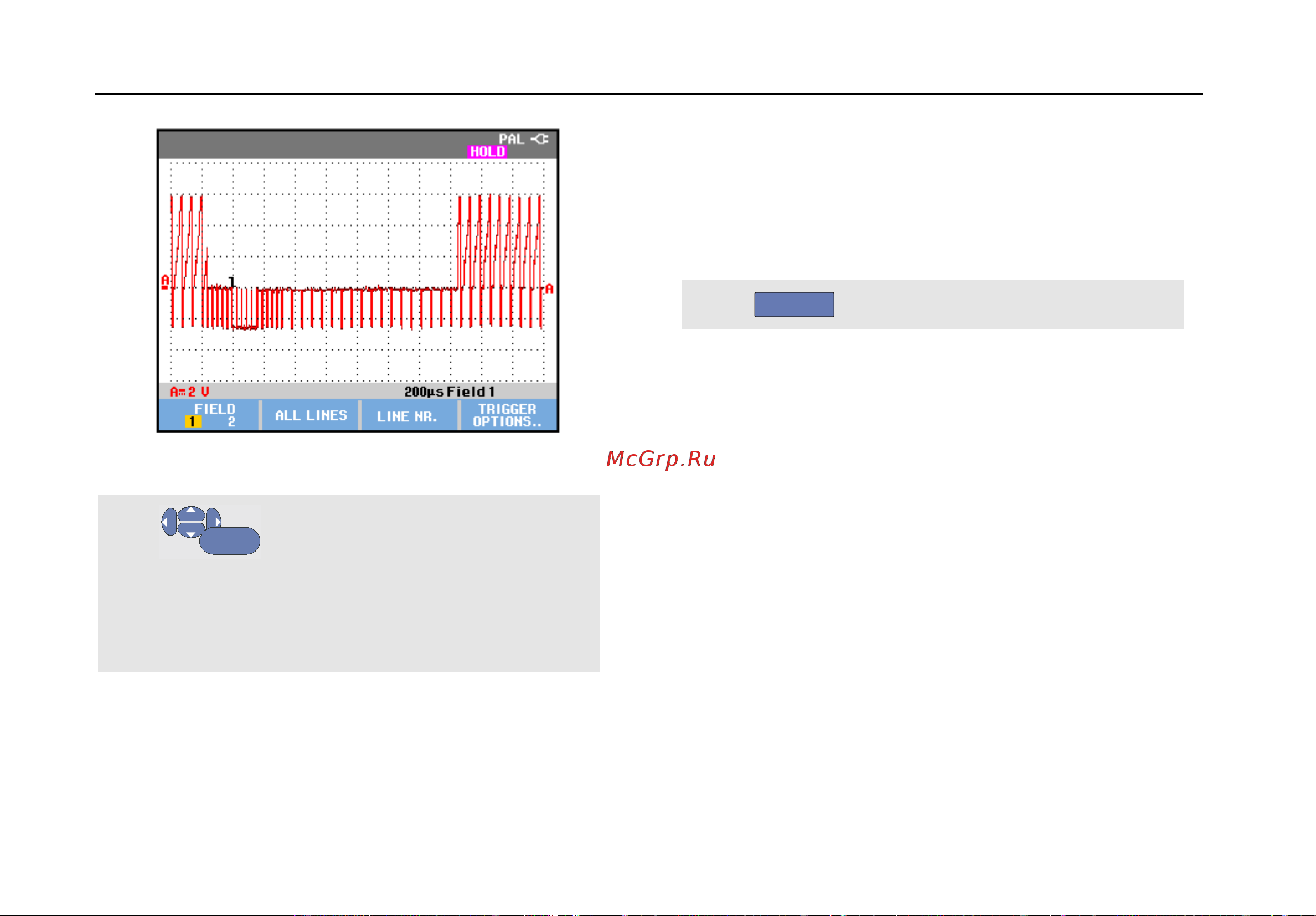

Рис. 32. Измерение чересстрочных видеосигналов
6
ENTER
Выберите стандарт видеосигнала
или видеосигнал с построчной
разверткой Non interlaced и
вернитесь обратно в меню.
При выборе видеосигнала с
построчной разверткой откроется
меню выбора частоты
сканирования.
Теперь уровень и фронт запуска развертки являются
фиксированными.
При этом вид меню функциональных клавиш в нижней
части экрана изменен таким образом, что можно задать
дополнительные параметры запуска развертки
видеосигналов:
Развертка видеокадров
Если выбрать в поле FIELD пункт 1 или 2, то запуск
развертки будет осуществляться соответственно по
первой (четной) или по второй (нечетной) половине
кадра. Чтобы настроить запуск развертки по второй
половине кадра, необходимо нажать следующую
клавишу:
7
F1
При этом в поле FIELD будет
выбран пункт
2
.
На экран выводится часть сигнала, соответствующая
четной половине кадра.
