ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
18
Отображение неизвестного сигнала с
помощью функции Connect-and-View™
Функция Connect-and-View обеспечивает возможность
отображения неизвестных сигналов сложной формы на
дисплее измерительного прибора в автоматическом
режиме. При использовании этой функции автоматически
выбираются оптимальные значения положения
осциллограммы, амплитуды отображаемого сигнала,
масштаба по оси времени и параметров запуска
развертки; обеспечивается устойчивое отображение
сигналов практически любой формы. При каждом
изменении сигнала значения этих параметров
автоматически регулируются для получения наилучшего
изображения. Использовать данную функцию особенно
удобно для быстрой проверки нескольких сигналов.
Чтобы активировать функцию Connect-and-View при
использовании измерительного прибора в режиме
РУЧНОГО управления, действуйте в указанном порядке:
1
MANUAL
AUTO
Выполните автоматическую настройку.
В правом верхнем углу экрана
появится надпись AUTO, подсветка
клавиш будет выключена.
В нижней строке отображаются значения масштаба по
вертикальной оси и по оси времени, а также параметры
запуска развертки.
В правой части экрана виден идентификатор
осциллограммы, как показано на рисунке Рис. 7 (в данном
случае - A). В левой части экрана находится символ
нулевой отметки (
-), обозначающий нулевой уровень
сигнала входа A.
2
MANUAL
AUTO
При повторном нажатии клавиши
осуществляется возврат к ручному
режиму настройки. В правом верхнем
углу экрана появляется надпись
MANUAL, подсветка клавиш включена.

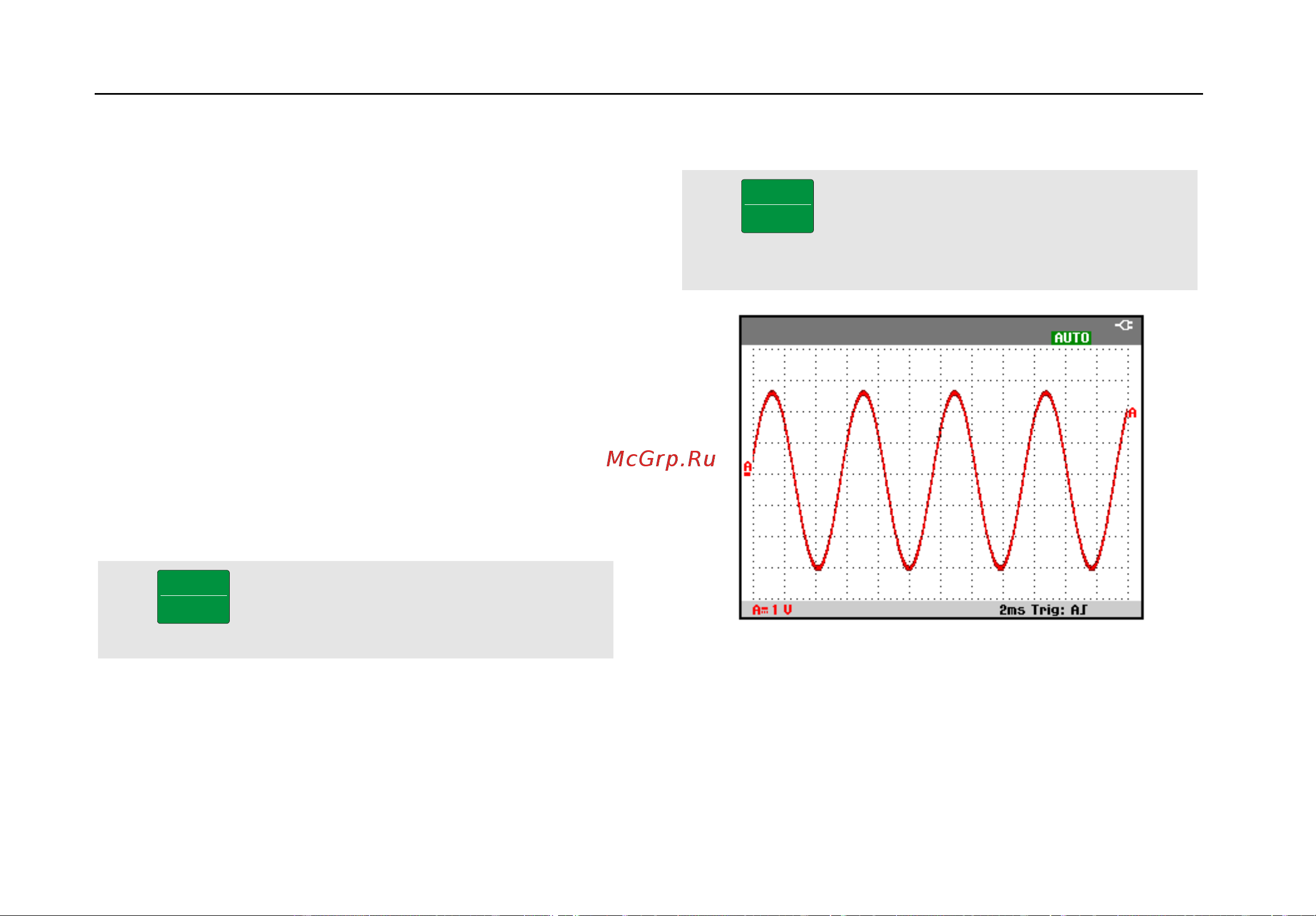

Рис. 7. Вид экрана после автоматической
настройки параметров изображения
Ручная регулировка параметров отображения
осциллограммы осуществляется с помощью серых
клавиш, расположенных в нижней части клавиатуры:
RANGE (масштаб по вертикальной оси), TIME (масштаб по
оси времени) и
MOVE (перемещение осциллограммы).
