ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
68
5
ENTER
Выделите символ
положительного импульса и
перейдите в поле Condition.
6
ENTER
Выделите пункт <t и перейдите в
поле Update.
7
ENTER
Выберите пункт
On Trigger
.
Теперь прибор настроен на запуск развертки только по
коротким импульсам. При этом вид меню
функциональных клавиш запуска развертки в нижней
части экрана изменен таким образом, что можно задать
параметры этих импульсов.
Например, чтобы установить значение длительности
импульса 5 миллисекунд, необходимо выполнить
следующие действия:
8
F1
Нажмите эту клавишу. Теперь
клавиши со стрелками можно
использовать для регулировки
длительности импульса.
9
Выберите значение 5 ms.
Теперь на экране отображаются все положительные
импульсы длительностью менее 5 миллисекунд. (См. Рис.
33.)
Рекомендация:
Каждый раз, когда происходит запуск
развертки, содержимое экрана сохраняется в
памяти, доступной для воспроизведения.
Например, если настроить запуск развертки
по выбросам сигналов, то можно будет
воспроизвести 100 выбросов с отметками
времени. Для этого следует использовать
клавишу
REPLAY.

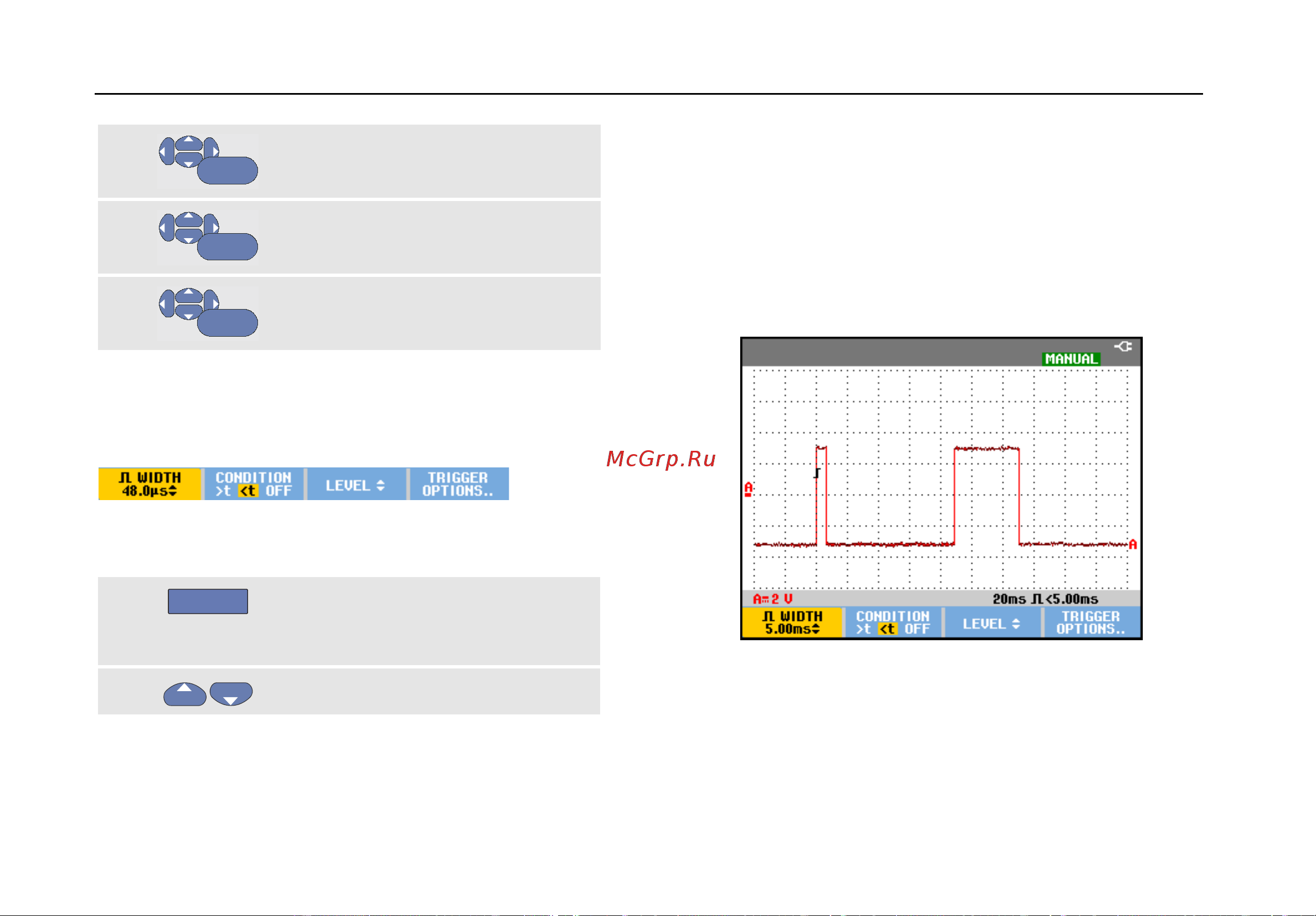

Рис. 33. Запуск развертки по кратковременным
выбросам
