71
Глава 5
Работа с памятью прибора и ПК
Содержание главы
В настоящей главе содержится подробное описание тех
функций прибора, которые могут использоваться во всех
трех основных режимах работы: в режиме осциллографа,
в режиме измерителя и в режиме записи. В конце главы
приводятся сведения об передаче данных с прибора на
компьютер.
Использование USB-портов
Измерительный прибор оснащен двумя USB-портами:
• USB-портом для подключения внешней карты памяти
(USB-накопитель), используемой для хранения
информации;
• мини-USB- портом типа B для подключения
измерительного прибора к персональному
компьютеру с целью осуществления дистанционного
управления и передачи данных с управлением через
ПК. См. стр. 79 Использование программного
обеспечения FlukeView
®
.
Порты полностью изолированы от входных каналов и
снабжены защитными заглушками, которые
устанавливаются в неиспользуемые порты.

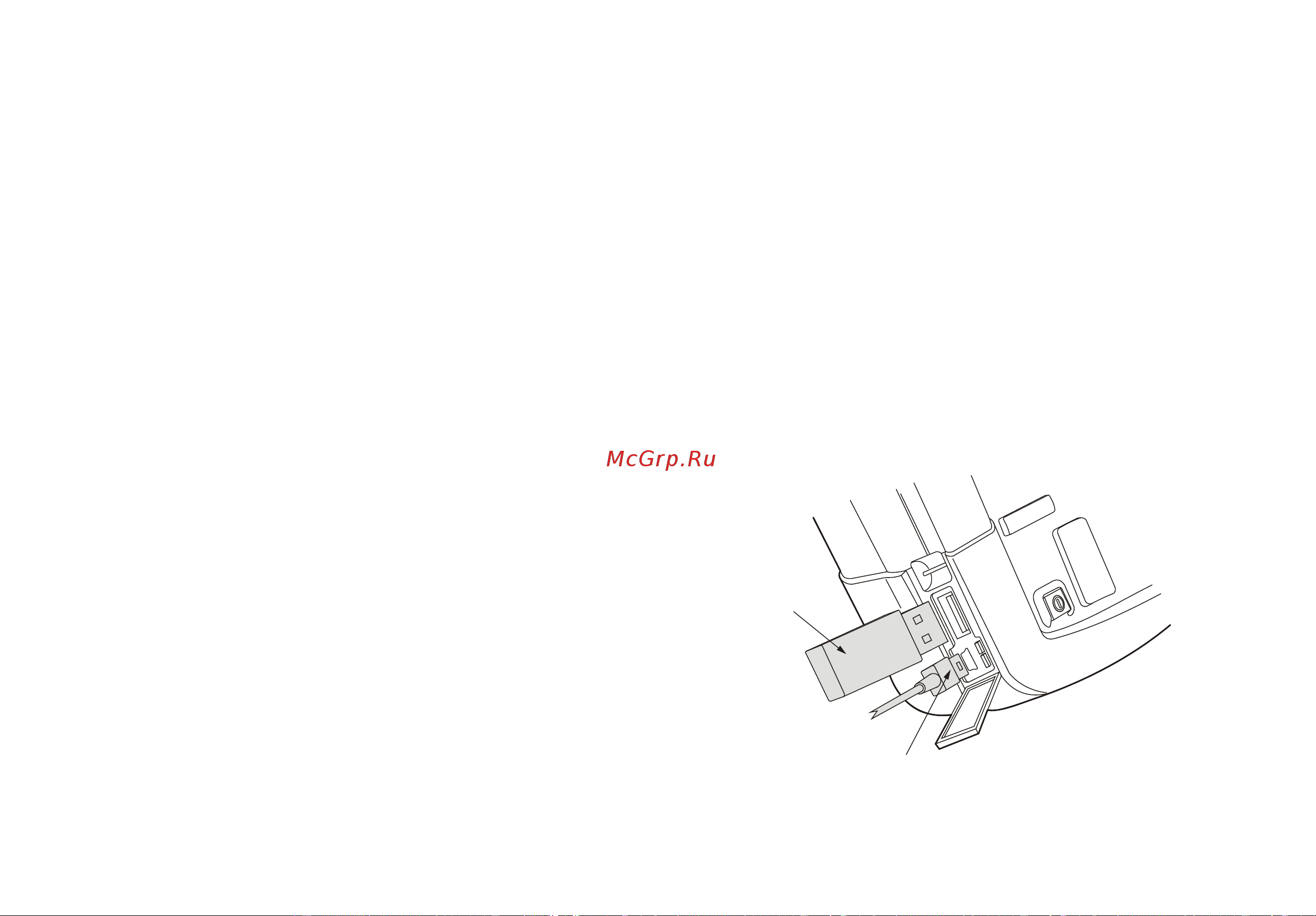

USB stick
Mini USB
Рис. 35. USB-разъемы измерительного прибора
