ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
14
Примечание
В любой момент можно выйти из меню, нажав
кнопку
F4
(CLOSE)
Скрытие заголовков клавиш и меню
В любой момент можно скрыть меню или заголовок
клавиши.
CLEAR
Если заголовок клавиши скрыт, нажмите
клавишу еще раз, чтобы отобразить его
(функция переключения).
Выводимое меню будет скрыто.
Чтобы отобразить меню или заголовки клавиш, следует
нажать одну из желтых клавиш меню, например, клавишу
SCOPE.
Большинство меню можно закрыть с помощью
функциональной клавиши
F4
(CLOSE).

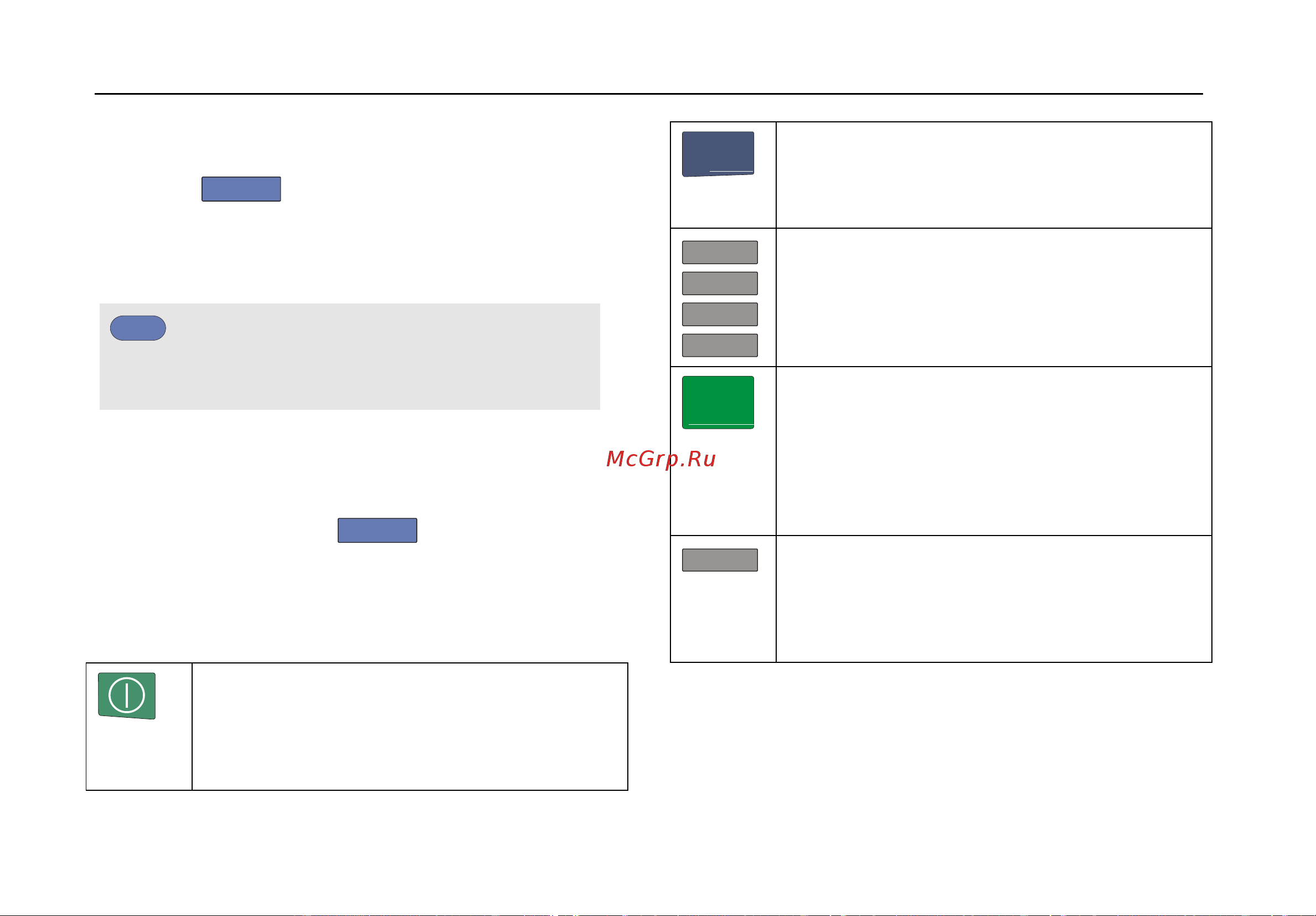

Подсветка клавиш
Некоторые клавиши имеют светодиодную подсветку.
Функции светодиодных индикаторов клавиш описаны в
таблице ниже.
On (Вкл.): Дисплей выключен, прибор
включен. См. раздел "Настройки
таймера автоматического
отключения дисплея" главы 6
"Дополнительные рекомендации".
Off (Выкл.): Все остальные случаи.
HOLD
RUN
On (Вкл.): Выполнение измерений
остановлено, экран зафиксирован.
(УДЕРЖАНИЕ)
Off (Выкл.): Измерения выполняются.
(РАБОТА)
A
B
C
D
On (Вкл.): Заголовки клавиши диапазона,
клавиши со стрелками вверх/вниз и
клавиш F1 - F4 отображаются для
клавиш канала с включенной
подсветкой.
Off (Выкл.): -
MANUAL
AUTO
On (Вкл.): Режим ручного управления.
Off (Выкл.): Режим автоматического
управления, оптимизирующий
положение осциллограммы,
масштабирование по осям
диапазонов и времени, и
параметры запуска развертки
(функция Connect-and-View
TM
)
TRIGGER
On (Вкл.): Сигнал запущен
Off (Выкл.): Сигнал не запущен
Мигание: Ожидание запуска обновления
осциллограммы после однократной
регистрации или по запускающему
развертку событию.
