Установка уровня и фронта запуска
развертки
При использовании функции Connect-and-View™
настройка запуска развертки выполняется автоматически.
Это позволяет отображать неизвестные сигналы сложной
формы.
Чтобы перейти из режима ручной настройки в режим
автоматической настройки, необходимо нажать
следующую клавишу:
MANUAL
AUTO
Включите автоматическую
настройку изображения, в правой
верхней части экрана должна
появиться надпись AUTO .
Автоматическая настройка запуска развертки
обеспечивает стабильное отображение сигналов
практически любой формы.
Теперь можно отрегулировать основные параметры
запуска развертки: уровень, фронт сигнала и задержку
(опережение). Чтобы установить оптимальные параметры
уровня и фронта запуска развертки вручную, необходимо
выполнить следующие действия.
1
TRIGGER
Выведите на экран заголовки
функциональных клавиш меню
TRIGGER.
2
F2
Установите запуск развертки по
положительному или
отрицательному фронту
выбранного сигнала.
При двухсрезном запуске
развертки ( X ) развертка
запускается как при
положительном, так и при
отрицательном фронте импульса.
3
F3
Нажмите эту клавишу. Теперь
клавиши со стрелками можно
использовать для ручной
регулировки уровня запуска
развертки.

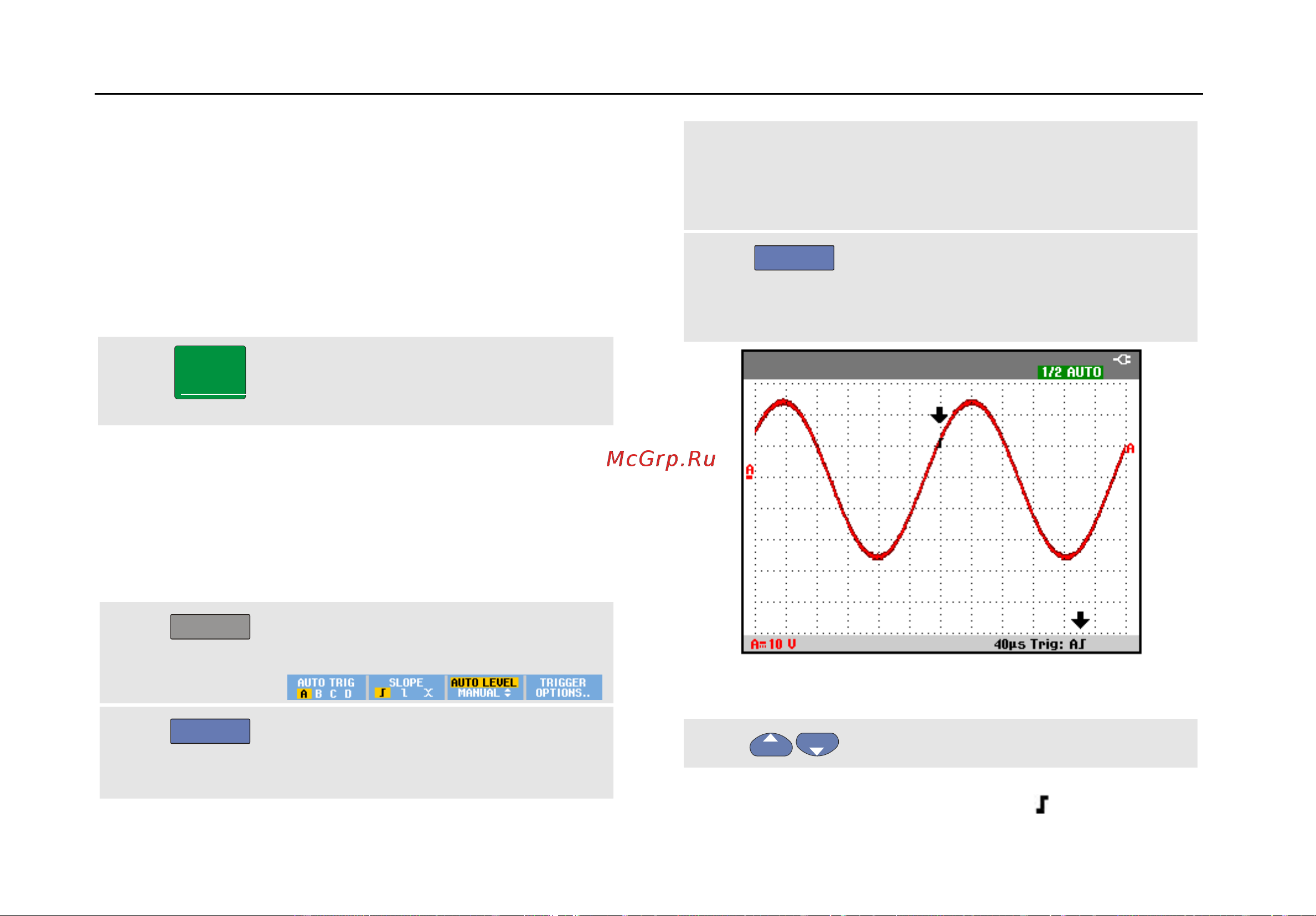

Рис. 28. Вид экрана с отображением всей
информации об условиях запуска развертки
4
Отрегулируйте уровень запуска
развертки.
Положение символа запуска развертки
на экране
