Обслуживание прибора
Отображение информации о версии и калибровке
7
101
Отображение информации о версии
и калибровке
Чтобы просмотреть номер версии и дату калибровки,
необходимо выполнить следующие действия:
1
USER
Выведите на экран заголовки
функциональных клавиш меню USER.
2
F3
Откройте меню
V
ERSION
&
C
ALIBRATION.
3
F4
Закройте окно.

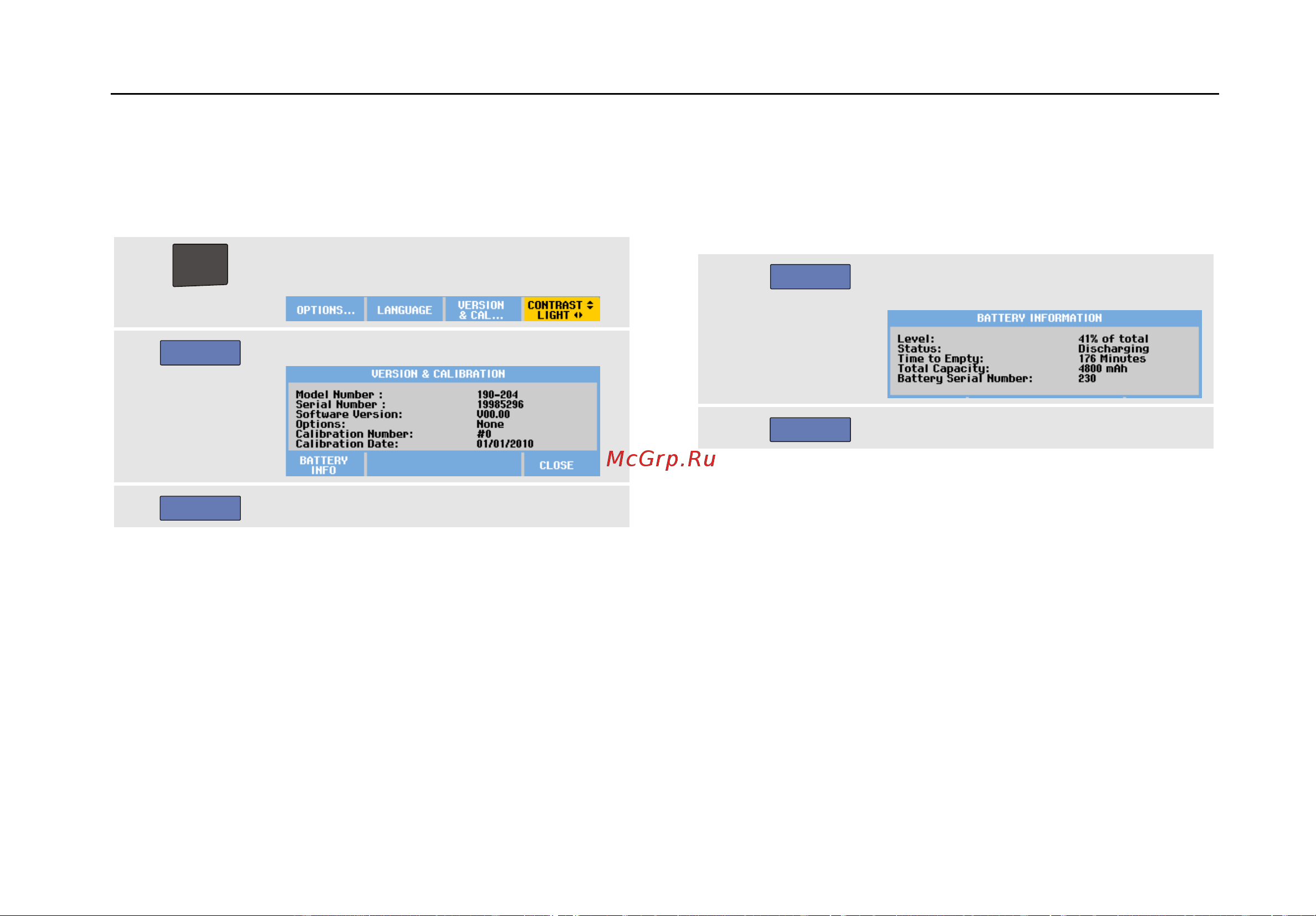

Это окно содержит информацию о номере модели, версии
программного обеспечения, серийный номер, номер
калибровки и дату последней калибровки, а также
активированные функции ПО.
Все характеристики измерительного прибора (см. главу 8)
действительны при условии его ежегодной калибровки.
Повторная калибровка должна выполняться
квалифицированным специалистом. В случае
необходимости повторной калибровки следует
обращаться к представителю компании Fluke.
Вывод данных об аккумуляторе
Экран данных об аккумуляторе содержит информацию
осостоянии аккумулятора и его серийный номер.
Чтобы вывести этот экран, перейдите к пункту 2
предыдущего раздела и выполните следующие действия:
3
F1
Откройте меню
BATTERY
INFORMATION.
4
F4
Вернитесь на предыдущий экран.
Индикатор "Level" указывает на заряд аккумулятора в %
от полного заряда.
Индикатор "Time to Empty" отображает оставшееся время
работы аккумулятора.
