ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
100
На экране появится запрос на подтверждение запуска
калибровки датчика 10:1.
6
F4
Подтвердите запуск калибровки.
Появится сообщение с указаниями по подключению
датчика. Присоедините выход красного датчика
напряжения 10:1 к входу A и входу опорного сигнала
калибровки датчика, как показано на рис. Рис. 50.

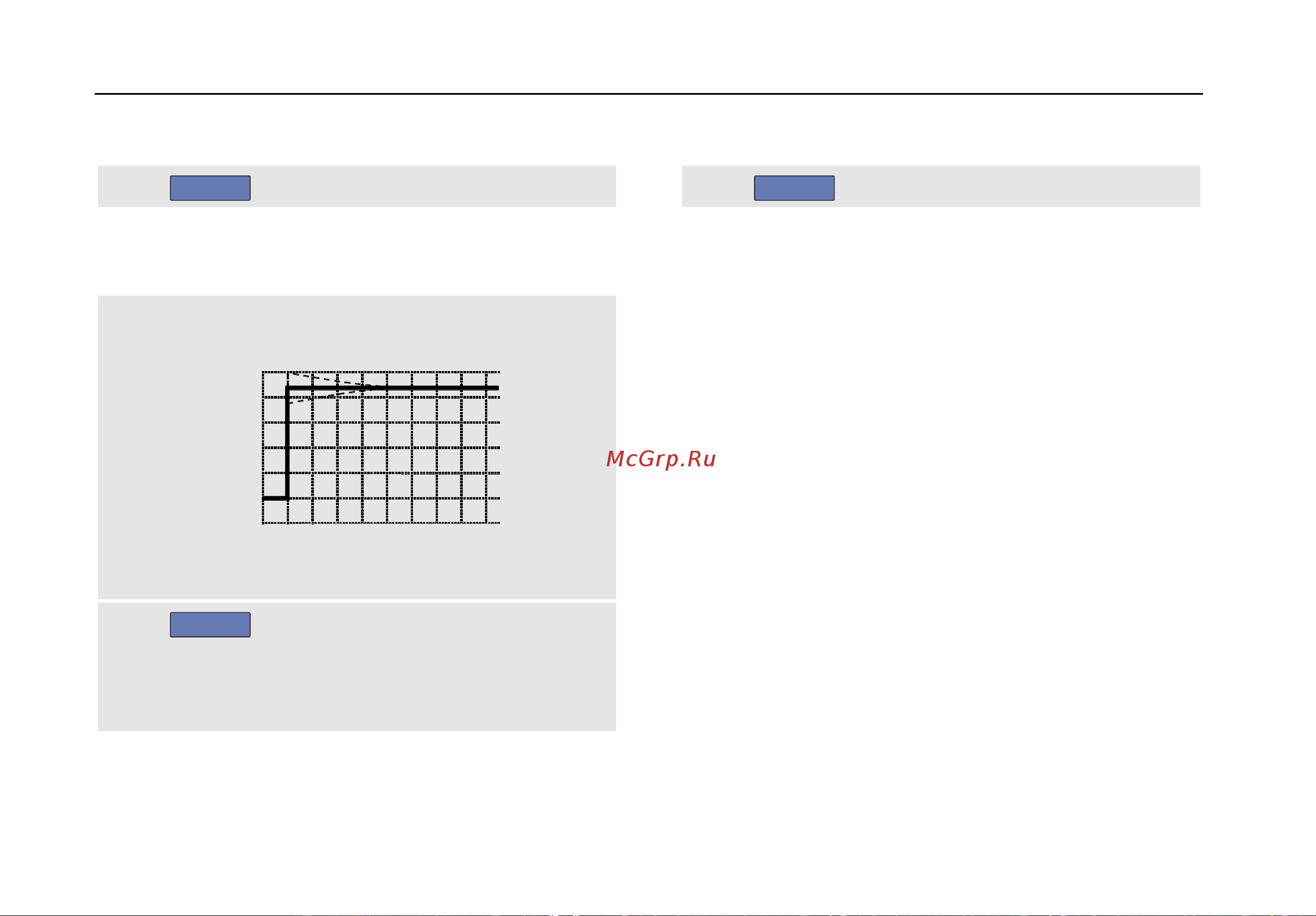

7 Поворачивайте регулировочный винт на корпусе
датчика до тех пор, пока отображаемый на экране
сигнал не примет чисто прямоугольную форму.
Указания по доступу к регулировочному винту в
корпусе датчика приведены в инструкции
пользователя датчика.
8
F4
Запустите калибровку по
постоянному току. Автоматическая
калибровка по постоянному току
может выполняться только для
датчиков напряжения с
коэффициентом ослабления 10:1.
В процессе калибровки по постоянному току выполняется
автоматическая настройка прибора на оптимальную
работу с данным датчиком. Во время калибровки не
следует прикасаться к прибору. По окончании калибровки
по постоянному току появляется сообщение о том, что
калибровка успешно завершена.
9
F4
Закройте меню.
Повторите описанные действия для выходов синего,
серого и зеленого датчиков 10:1, присоединив их к входам
B, C и D соответственно.
Примечание
При калибровке датчиков напряжения с
коэффициентом ослабления 100:1 в поле
attenuation следует выбрать пункт.
