4 Установка водонагревателя

Logamax – 6 720 612 785 (2012/06)

4.3 Монтаж планки для навески

▶ Снять упаковку, соблюдая при этом приведенные на упаковке

указания.

Крепление к стене

▶ Специальной защиты стены не требуется. Стена должна быть

ровной и способной выдержать вес прибора.

▶ Закрепить на стене входящий в комплект печатной документации

прибора монтажный шаблон, при этом соблюдать минимальное

боковое расстояние 100 мм ( рис. 2).

▶ Просверлить отверстия для крепежных болтов (Ш 8 мм).

▶ В случае необходимости: Сделать отверстие в стене для

газоотводной арматуры.

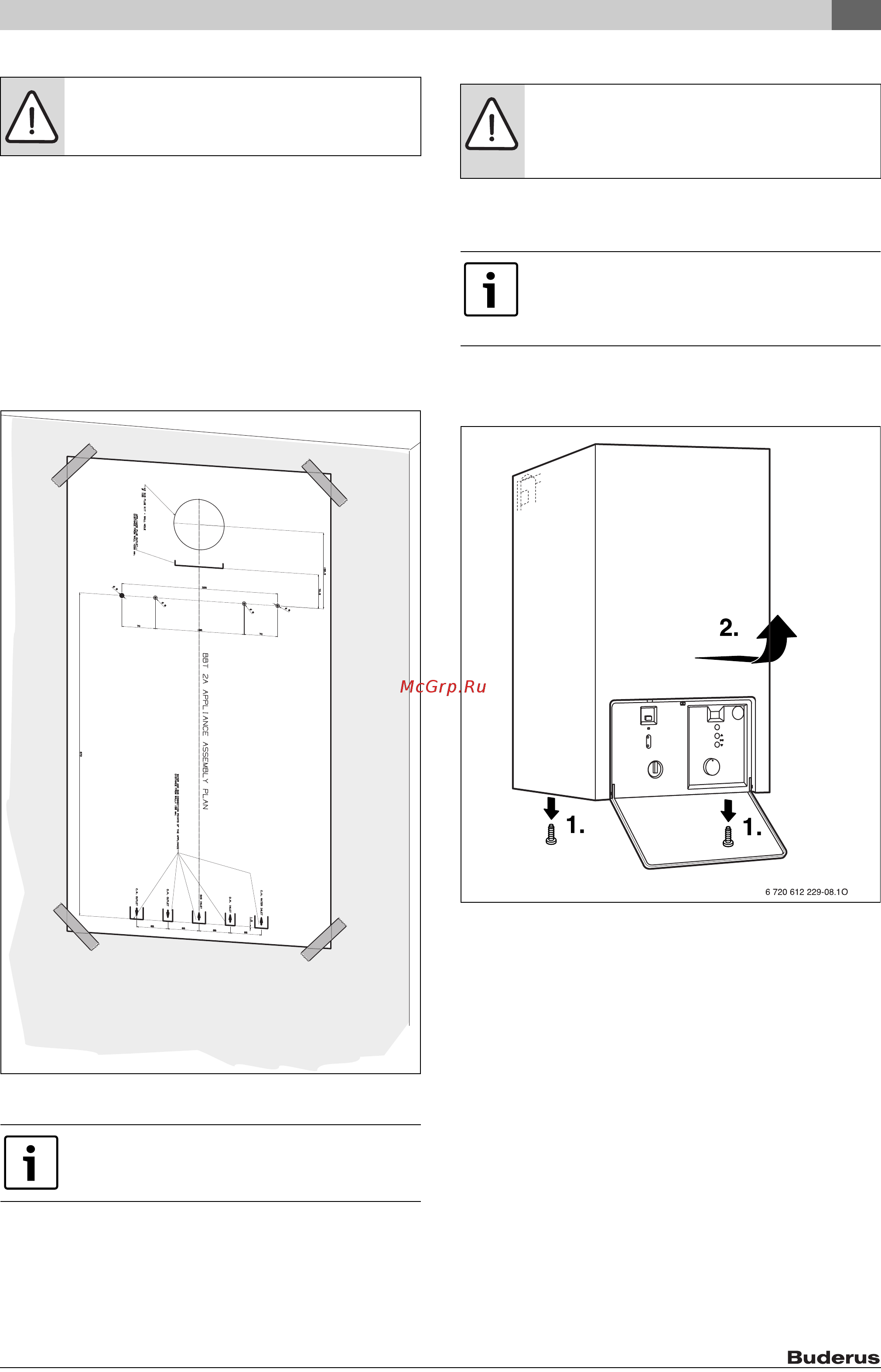

Рис. 9 Монтажный шаблон

▶ Закрепить на стене планку для навески четырьмя винтами и

дюбелями, имеющимися в комплекте поставки прибора.

▶ Проверить ровное положение планки для навески и затянуть

винты.

4.4 Монтаж прибора

▶ Снять крепежный материал с соединительной газовой трубы.

Снятие кожуха

▶ Удалить два предохранительных винта на нижней панели

прибора.

▶ Снять кожух, подав его вперед.

Рис. 10

ВНИМАНИЕ: Ни в коем случае не переносить

прибор, взявшись за распределительную коробку, и

не опираться на нее.

Перед установкой планки для навески и

комплектующих убрать монтажный шаблон.

6 720 612 229-36.1O

ВНИМАНИЕ: Наличие грязи в трубопроводной сети

может привести к повреждению прибора.

▶ Промыть трубопроводную сеть для удаления

остатков.

Кожух закреплен двумя винтами (электрическая

защита от несанкционированного снятия).

▶ Кожух должен быть постоянно защищен при

помощи этих винтов.
