2 Сведения о приборе
Logamax – 6 720 612 785 (2012/06)
8

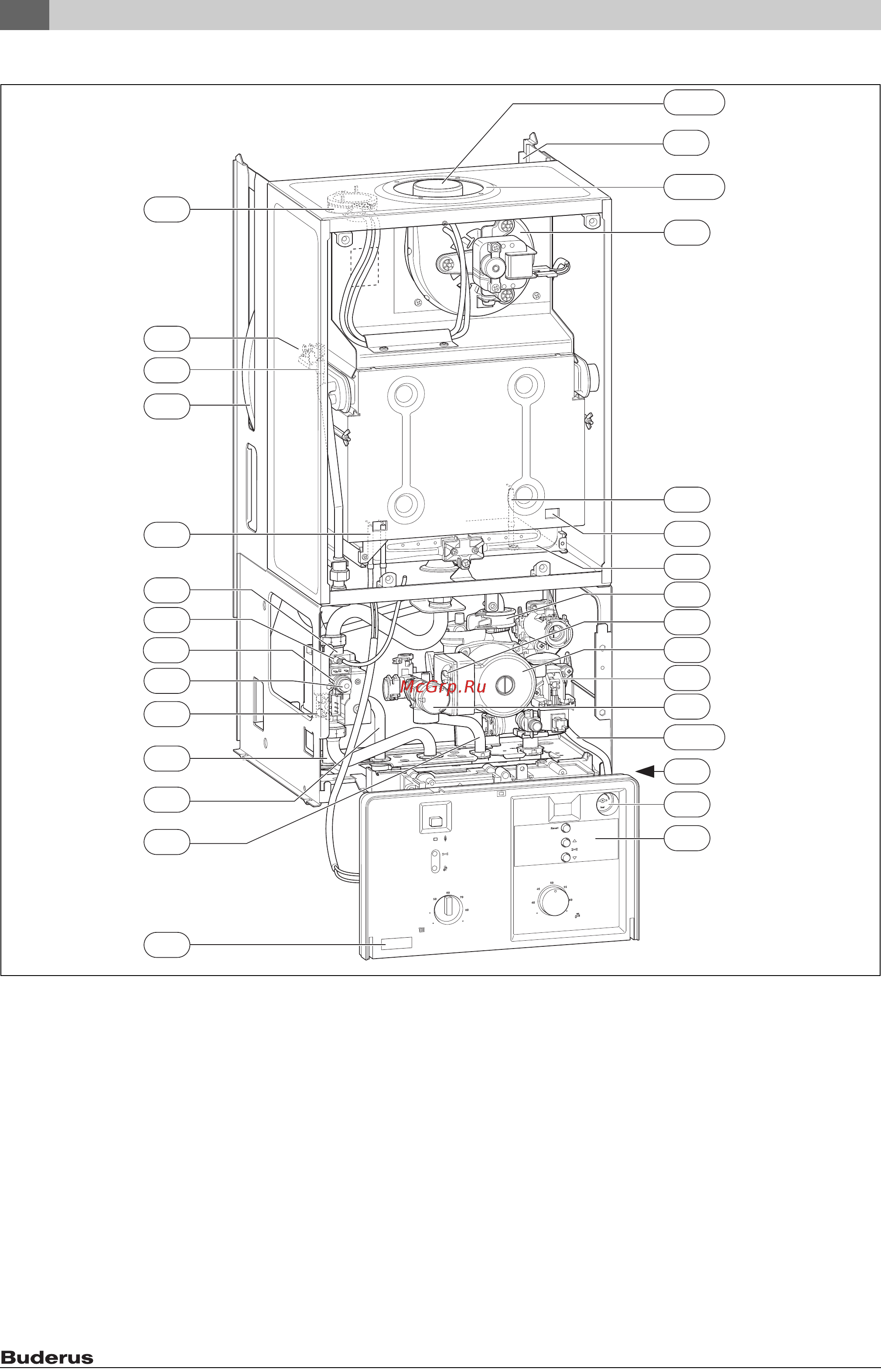

2.11 Конструкция прибора Logamax U052-24/28
Рис. 4
[3] Измерительный патрубок (давление газа в форсунке)
[4] UBA H3
[6] Ограничитель температуры
[7] Измерительный патрубок сетевого давления газа
[8.1] Манометр
[15] Предохранительный клапан (oтoпительный кoнтур)
[18] Отопительный насос
[18.1] Переключатель частоты вращения насоса
[20] Расширительный бак
[27] Автоматический воздушный клапан
[29] Поддон горелки с коллектором форсунок
[32] Контролирующий электрод
[33] Запальный электрод
[36] Датчик температуры в подающей магистрали
[43] Подающая магистраль отопительного контура
[56] Газовая арматура
[63] Регулировочный винт максимального расхода газа
[64] Регулировочный винт минимального расхода газа
[71] подающая линия водонагревателя
[72] обратная линия водонагревателя
[88] 3-ходовой клапан
[102] Контрольное окно
[120] Петли для навески
[221.1] Газоотводная труба
[221.2] Всасывающий патрубок воздуха для сжигания топлива
[226] Вентилятор
[228] Дифференциальное реле давления
[295] Наклейка с типом приборa
[361.1] Сливной кран
[418] Фирменная табличка
6 720 612 229-04.3O
88
4
8.1
226
32
120
221.1
221.2
15
56
3
36
6
102
63
64
71
72
43
7
418
20
228
33
295
361.1
29
18.1
18
27
