Buderus Logamax U052-24K [17/48] Особые случаи
![Buderus Logamax U052-24K [17/48] Особые случаи](/views2/1396581/page17/bg11.png)
5 Электрические соединения
Logamax – 6 720 612 785 (2012/06)
17

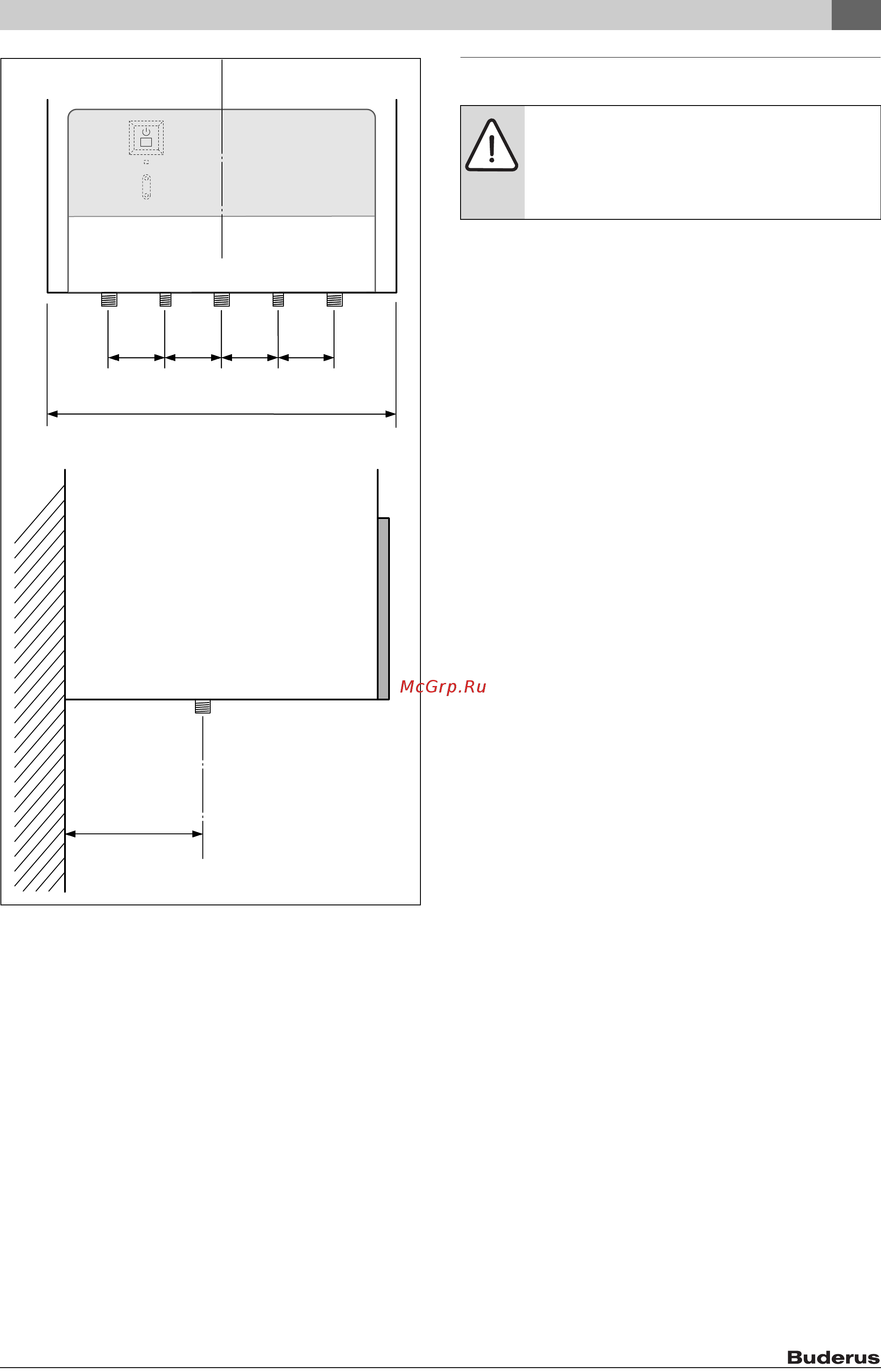

Рис. 13 Размеры расположения соединений
4.7 Особые случаи
Эксплуатация приборов Logamax U052-24/28 без
накопительного емкостного водонагревателя
Если прибор типа Logamax U052-24/28 используется без
накопительного емкостного водонагревателя, то выходы для
подключения емкостного водонагревателя (71 и 72, стр. 10)
следует закрыть при помощи комплектующих 19928 715.
▶ Установить колпачки на выходы соединений для холодной и
горячей воды.
5Электрические соединения
Все регуляторы, устройства управления и предохранительные
устройства прибора подсоединены, проверены и готовы к
эксплуатации.
5.1 Подсоединение кабеля сетевого питания
Прибор поставляется с подсоединенным кабелем сетевого питания
без штекера.
▶ Монтировать на кабель сетевого питания подходящий штекер
-или-
▶ Плотно соединить кабель с распределителем.
▶ Соблюдать защитные меры согласно предписаниям VDE 0100 и
особым указаниям местных предприятий энергоснабжения.
▶ Выполнить электрическое подключение через разъединительное
устройство с расстоянием между контактами минимум 3 мм
(например, предохранители, выключатели низкого напряжения).
▶ В соответствии с VDE 0700, часть первая произвести
электроподключение прибора через разъединительное
устройство с минимальным расстоянием между контактами 3 мм
(например, предохранители, выключатели низкого напряжения).
Подключение любых других потребителей электроэнергии
запрещается.
Двухфазная сеть (IT)
▶ Чтобы обеспечить достаточный ток ионизации, установить
сопротивление (№ заказа 19928 719) между нейтралью и
подключением защитного заземления.
-или-
▶ Использовать разделительный трансформатор (№ заказа
19928 720).
5.2 Подсоединения на UBA H3
Эксплуатация прибора разрешается только с регулятором марки
Buderus.
6 720 612 229-44.1O
158
400
6565 6565
R
3
/
4
R
1
/
2
R
3
/
4
R
1
/
2
R
3
/
4
ВНИМАНИЕ: Удар электрическим током!
▶ Перед выполнением работ на электрических узлах
обязательно отключить напряжение питания
(предохранитель, выключатель низкого
напряжения).
