6 Ввод в эксплуатацию
Logamax – 6 720 612 785 (2012/06)
21
6 Ввод в эксплуатацию

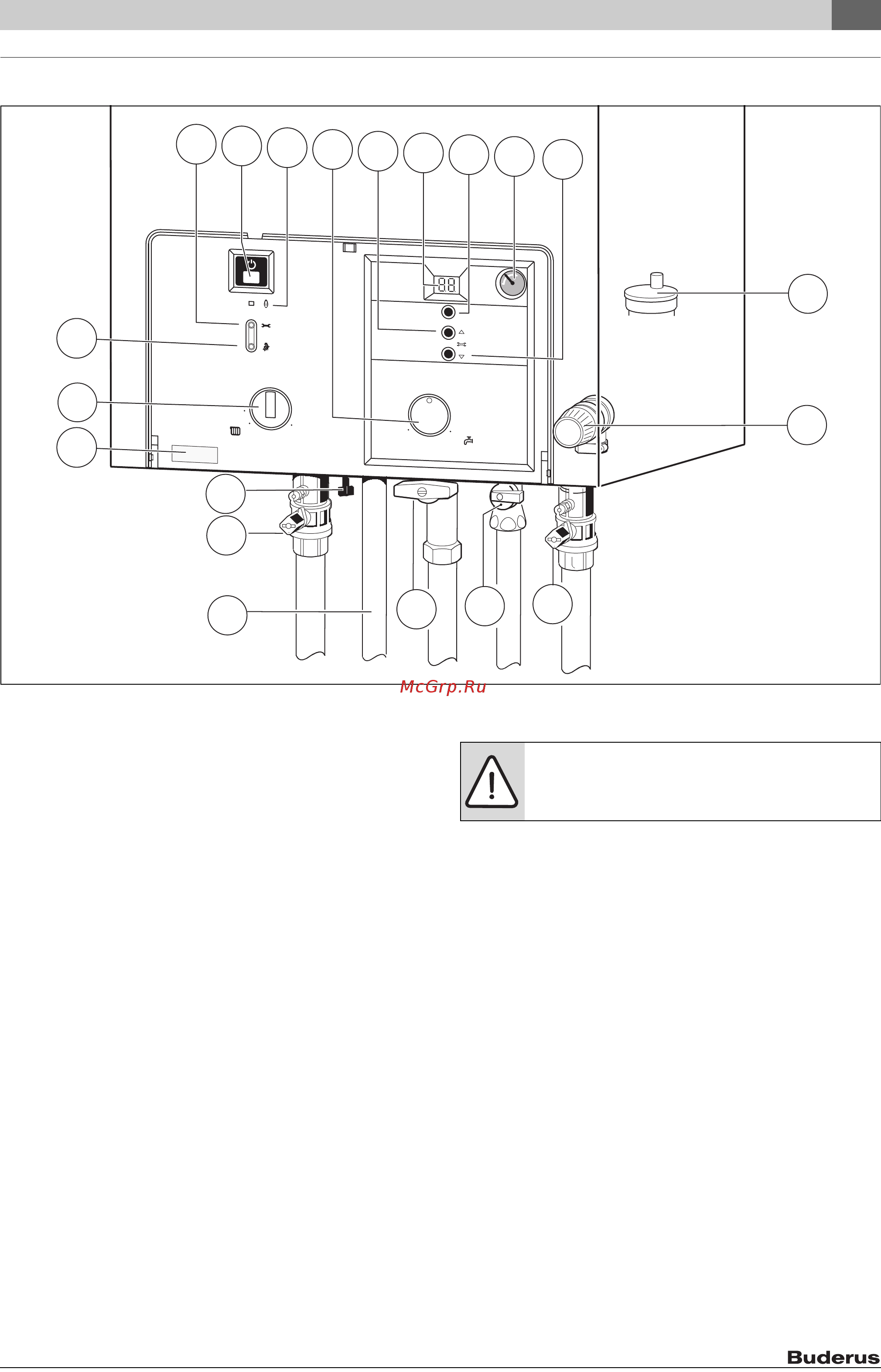

Рис. 22
[8.1] Манометр
[15] Предохранительный клапан (oтoпительный кoнтур)
[27] Автоматический воздушный клапан
[38] Устройство для доливки воды (Logamax U052-24/28K)
[61] Кнопка сброса сигнала о неисправности (Reset)
[135] Кнопка включения/выключения
[136] Терморегулятор подающей линии отопительного контура
[170] Сервисные краны в подающей и обратной линии
(комплектующие)
[171] Горячая вода
[172] Газовый кран (закрыт) (комплектующие)
[173] Запорный клапан холодной воды (Logamax U052-24/28K)
(комплектующие)
[295] Наклейка с типом приборa
[310] Терморегулятор горячей воды
[317] Дисплей
[363] Контрольная лампа режима работы горелки
[365] Кнопка «Трубочист»
[366] Сервисная кнопка
[367] Функция сервисного обслуживания «вниз»
[476] Функция сервисного обслуживания «вверх»
6.1 Перед вводом в эксплуатацию
▶ Установить предварительное давление в расширительном баке в
соответствии со статической высотой системы отопления
( стр. 25).
▶ Открыть вентили радиаторов.
▶ Открыть сервисные краны (170), наполнить систему отопления
до давления 1 - 2 бар (на Logamax U052-24/28K над встроенным
устройством для доливки воды, поз. 38) и закрыть
наполнительный кран.
▶ Удалить воздух из радиаторов.
▶ Снова наполнить систему отопления до давления 1 – 2 бар.
▶ Открыть (оставить открытым) автоматический воздушный клапан
(27) отопительного контура.
▶ Открыть запорный клапан холодной воды (173) (Logamax
U052-24/28K).
▶ Проверить, соответствует ли указанный на фирменной табличке
вид газа имеющемуся газоснабжению.
Настройка на номинальную тепловую нагрузку согласно TRGI
1986, раздел 8.2 не требуется.
▶ Открыть газовый кран (172).
6 720 612 229-12.2O
172
170
173
170
171
15
27
60
Reset
50
70
80
50
45
55
6040
8.1
61
317
476
310
363
135
366
365
295
136
367
38
ОСТОРОЖНО: Ввод в эксплуатацию без воды
приводит к повреждению прибора!
▶ Эксплуатация прибора без воды запрещена.
