5 Электрические соединения

Logamax – 6 720 612 785 (2012/06)

5.2.7 замена кабеля сетевого питания

• Для защиты от водяных брызг (IP) всегда проводить кабель через

кабельный ввод с отверстием, соответствующим диаметру

кабеля.

• Можно использовать следующие типы кабелей:

– NYM-I 3 x 1,5 мм

– HO5VV-F 3 x 0,75 мм

(не использовать в непосредственной

близости от ванны или душа; зоны 1 и 2 согласно VDE 0100,

часть 701)

– HO5VV-F 3 x 1,0 мм

(не использовать в непосредственной

близости от ванны или душа; зоны 1 и 2 согласно VDE 0100,

часть 701).

▶ Обрезать по размеру фиксатор для разгрузки от натяжения в

соответствии с диаметром кабеля.

▶ Провести кабель через фиксатор для разгрузки от натяжения и

подключить следующим образом:

– Клеммная колодка ST10, клемма L (красная или коричневая

жила)

– Клеммная колодка ST10, клемма N (голубая жила)

– Соединение с заземляющей шиной (зеленая или желто-

зеленая жила)

▶ Закрепить кабель электропитания на фиксаторе для разгрузки от

напряжения.

Жила для подключения к заземляющей шине должна еще

провисать, когда все другие уже натянуты.

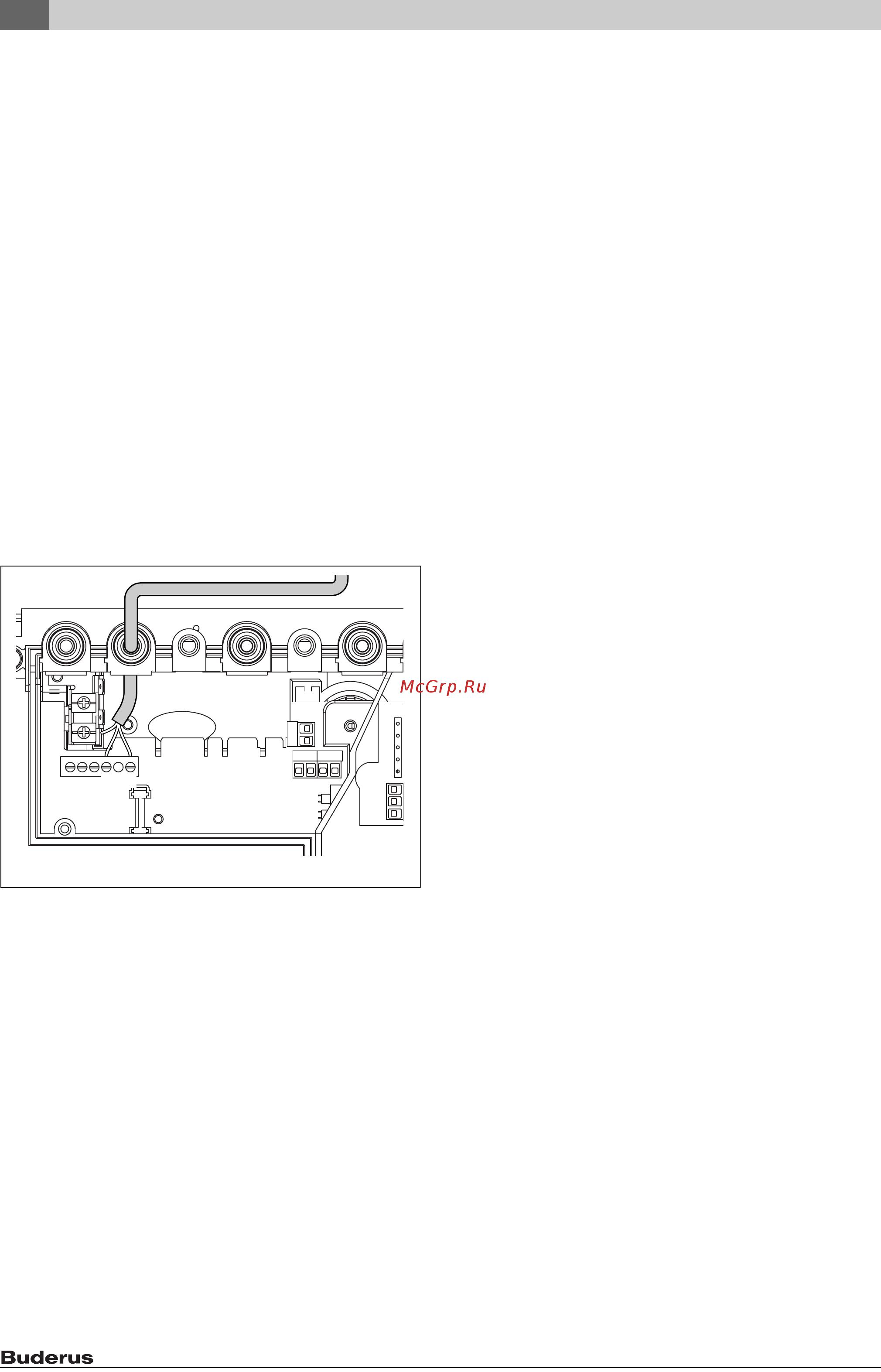

Рис. 21 Клеммная колодка для подачи питания ST10

ST10

6 720 612 229-17.1O
