2 Сведения о приборе
Logamax – 6 720 612 785 (2012/06)
7

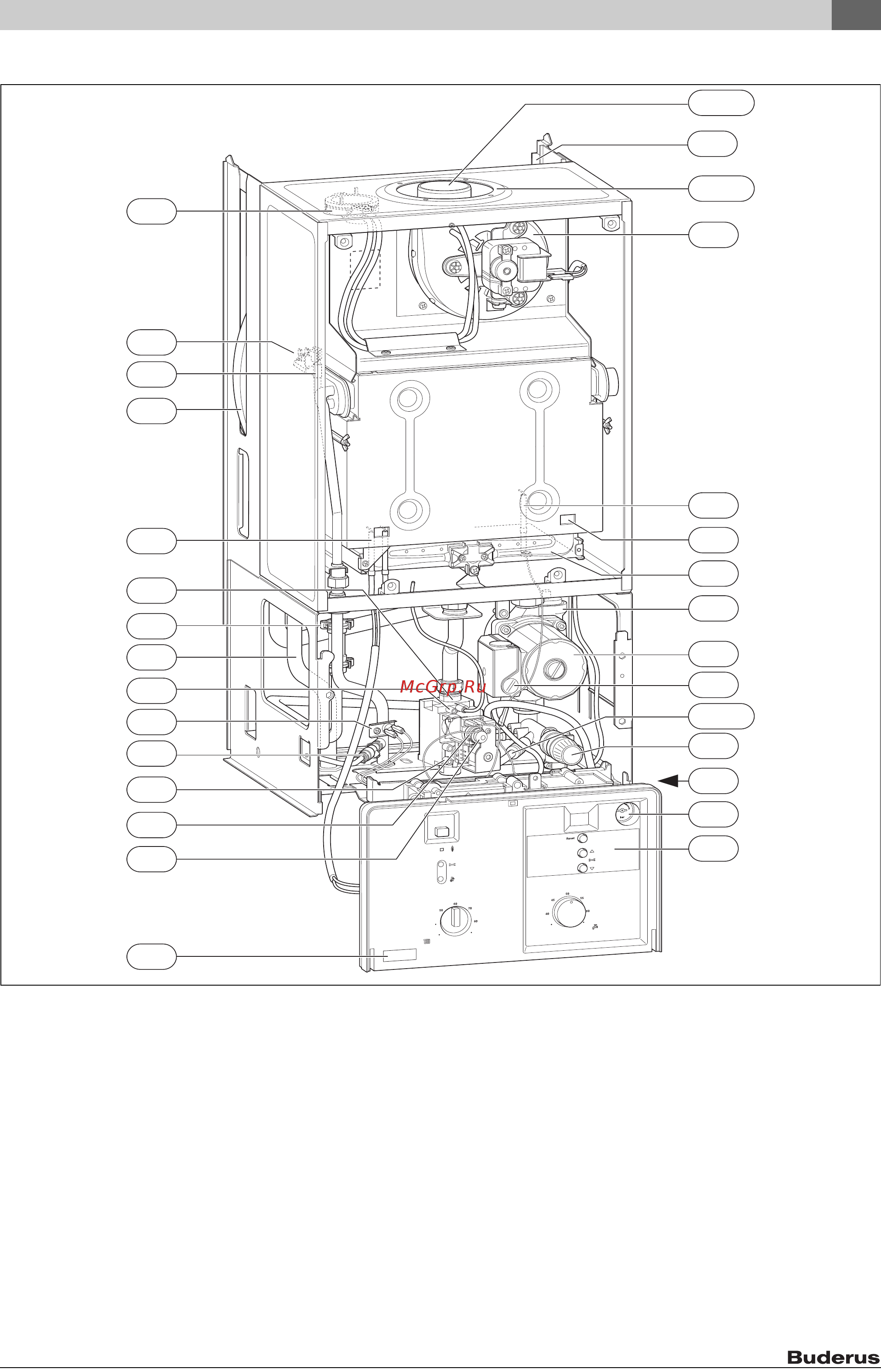

2.10 Kонструкция прибора Logamax U052-24/28K
Рис. 3
[3] Измерительный патрубок (давление газа в форсунке)
[4] UBA H3
[6] Ограничитель температуры
[6.3] Датчик температуры горячей воды
[7] Измерительный патрубок сетевого давления газа
[8.1] Манометр
[15] Предохранительный клапан (oтoпительный кoнтур)
[18] Отопительный насос
[18.1] Переключатель частоты вращения насоса
[20] Расширительный бак
[27] Автоматический воздушный клапан
[29] Поддон горелки с коллектором форсунок
[32] Контролирующий электрод
[33] Запальный электрод
[36] Датчик температуры в подающей магистрали
[38] Устройство для наполнения
[43] Подающая магистраль отопительного контура
[56] Газовая арматура
[63] Регулировочный винт максимального расхода газа
[64] Регулировочный винт минимального расхода газа
[102] Контрольное окно
[120] Петли для навески
[221.1] Газоотводная труба
[221.2] Всасывающий патрубок воздуха для сжигания топлива
[226] Вентилятор
[228] Дифференциальное реле давления
[295] Наклейка с типом приборa
[361.1] Сливной кран
[413] Расходомер (турбина)
[418] Фирменная табличка
