2 Сведения о приборе
Logamax – 6 720 612 785 (2012/06)
9

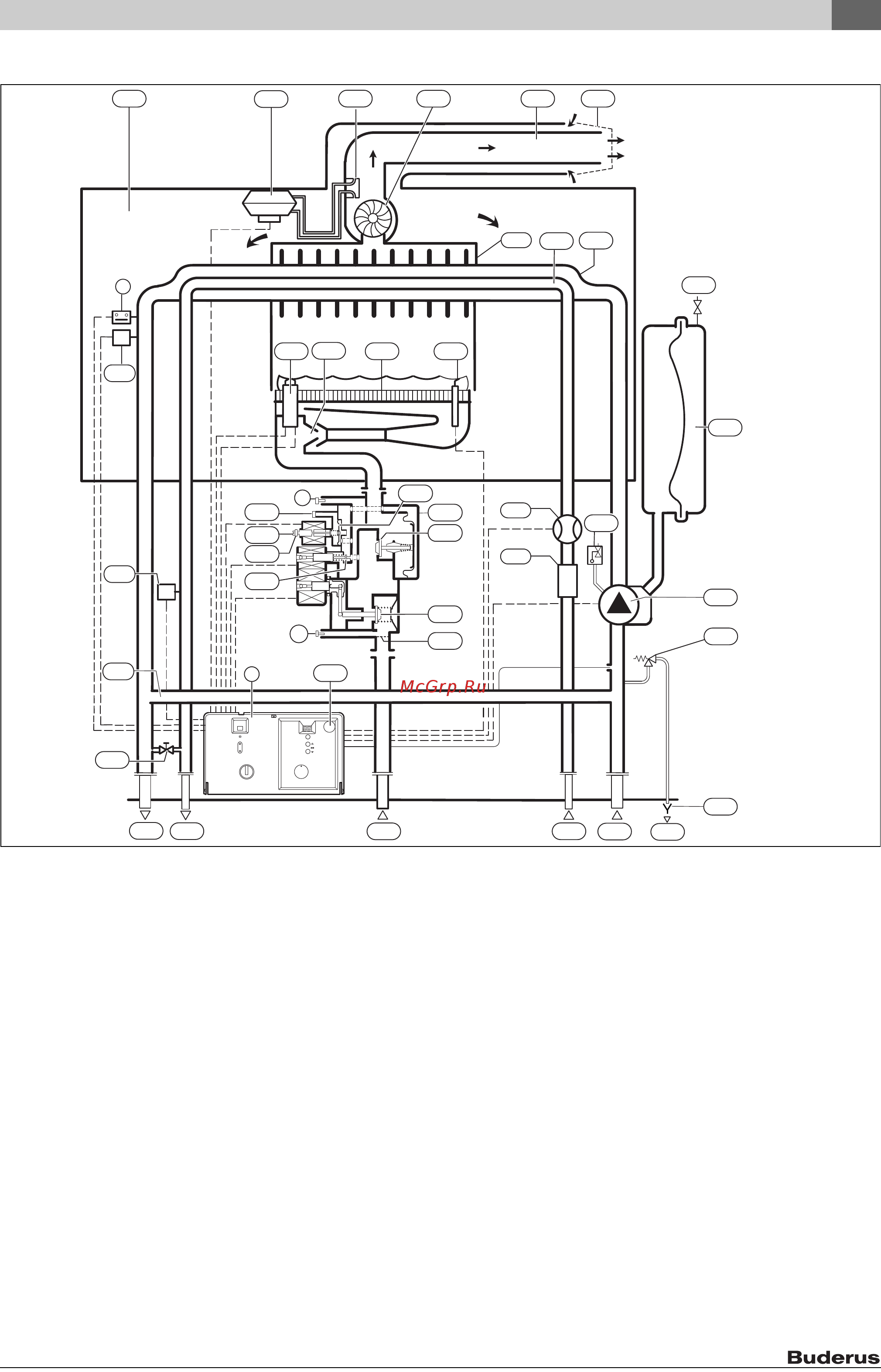

2.12 функциональная схема Logamax U052-24/28K
Рис. 5
[3] Измерительный патрубок (давление газа в форсунке)
[4] UBA H3
[6] Ограничитель температуры
[6.3] Датчик температуры горячей воды
[7] Измерительный патрубок сетевого давления газа
[8.1] Манометр
[11] Байпас
[14] Сифон (Комплектующие)
[15] Предохранительный клапан (oтoпительный кoнтур)
[18] Отопительный насос
[20] Расширительный бак
[26] Вентиль для наполнения азотом
[27] Автоматический воздушный клапан
[29] Инжекторные форсунки
[30] Крышка горелки
[32] Контролирующий электрод
[33] Запальный электрод
[34] Теплообменник горячей воды
[35] Тепловой блок
[36] Датчик температуры в подающей магистрали
[38] Устройство для наполнения
[43] Подающая магистраль отопительного контура
[44] Горячая вода
[45] Газ
[46] Холодная вода
[47] Обратная линия отопительного контура
[48] Слив
[53] Регулятор давления
[55] Фильтр
[56] Газовая арматура
[57] Предохранительный клапан 1
[57.1] Предохранительный клапан 2
[63] Регулировочный винт максимального расхода газа
[64] Регулировочный винт минимального расхода газа
[69] Регулирующий клапан
[220] Ветрозащитное устройство
[221] Коаксиальная труба
[224] Снижение перепада давлений
[226] Вентилятор
[228] Дифференциальное реле давления
[229] Воздушная камера
[406] Водяной фильтр
[411] Камера сгорания
[413] Расходомер (турбина)
[441] Отверстие для выравнивания давления
ϑ
ϑ
6 720 612 229-06.1O
43
44
45
46
47
48
413
15
26
3230
35
6
36
406
411
27
229 226 221 220
224
34
228
18
14
11
38
6.3
33
29
20
3
7
63
64
55
56
441
57
69
53
57.1
4
8.1
4
8.1
