11 Проверка/техобслуживание
Logamax – 6 720 612 785 (2012/06)
41

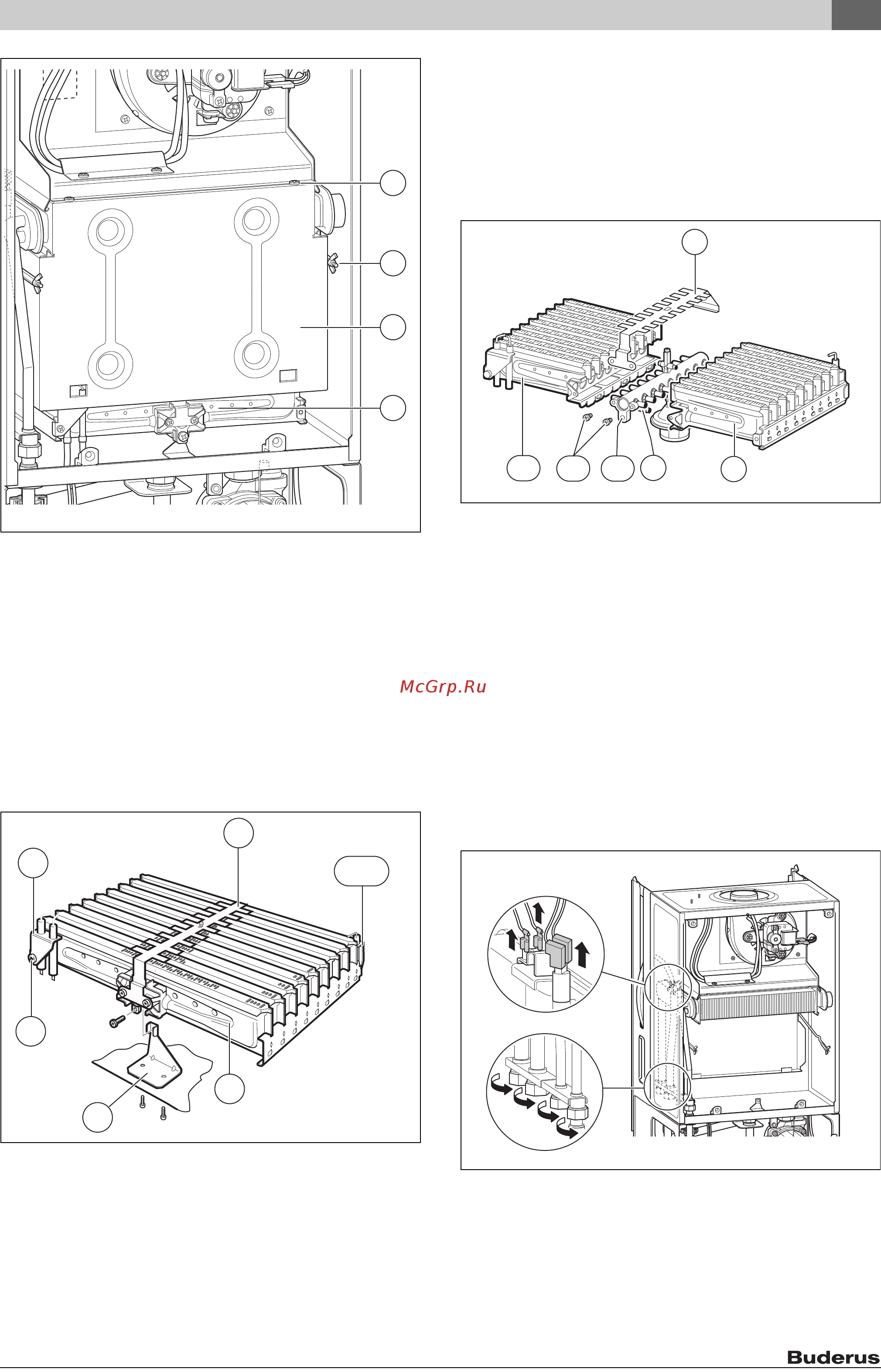

Рис. 73 Открывание горелки
[1] Верхний винт для крышки камеры горелки
[2] Барашковый винт для крышки камеры горелки
[3] Крышка камеры горелки
[4] Узел горелки
▶ Осторожно вынуть штекерный соединитель на пусковых
электродах (1).
▶ Осторожно вынуть штекерный соединитель на электроде
контроля пламени (5).
▶ Отвинтить крепежный уголок (3).
▶ Ослабить накидную гайку под горелкой и осторожно снять узел
горелки (4).
Рис. 74 Узел горелки
[1] Узел пускового электрода
[2] Крепежный винт узла пускового электрода
[3] Крепежный уголок
[4] Узел горелки
[5] Электрод контроля пламени
[6] Крепежный винт электрода контроля пламени
[7] Перемычка перекрестного зажигания
▶ Вывинтить винты (11).
▶ Снять перемычку перекрестного зажигания (7).
▶ Вывинтить винты в точках крепления (9). Снять левую и правую
части горелки (12 и 8) с коллектора форсунок (10).
▶ Очистить горелку щеткой, чтобы убедиться в отсутствии
загрязнения на ламелях и форсунках. Ни в коем случае не
очищать форсунки металлической щеткой.
▶ Проверить настройки подачи газа ( стр. 35).
Рис. 75
[7] Перемычка перекрестного зажигания
[8] Горелка (правая часть)
[9] Точки крепления для коллектора форсунок
[10] Коллектор форсунок
[11] Винты для крепления перемычки перекрестного зажигания
[12] Горелка (левая часть)
Очистка нагревательного блока
▶ Снять переднюю панель камеры горелки и горелки ( рис. 73).
▶ Снять кабели, развинтить резьбовые соединения и выдвинуть
нагревательный блок вперед.
▶ Погрузить нагревательный блок в воду, очистить его моющим
средством, а затем снова установить.
▶ Осторожно выпрямить согнувшиеся ламели на нагревательном
блоке.
Рис. 76
Очистка других элементов конструкции
▶ Прочистить электроды. При наличии признаков износа заменить
электроды новыми.
6 720 612 229-46.1O
1
3
4
2
6 720 610 356-44.1O
1
7
2
3
4
5+6
6 720 611 347-39.1O
12
7
8
11 10
9
1.
6 720 612 229-43.1O
2.
