Buderus Logamax U052-24K [18/48] Доступ в блок управления

5 Электрические соединения

Logamax – 6 720 612 785 (2012/06)

5.2.1 Доступ в блок управления

Для осуществления электрического подключения следует опустить

распределительную коробку и открыть ее со стороны соединения.

▶Снять кожух ( стр. 15).

▶ Удалить винт и откинуть распределительную коробку по

направлению вперед.

▶ Удалить три винта и снять крышку.

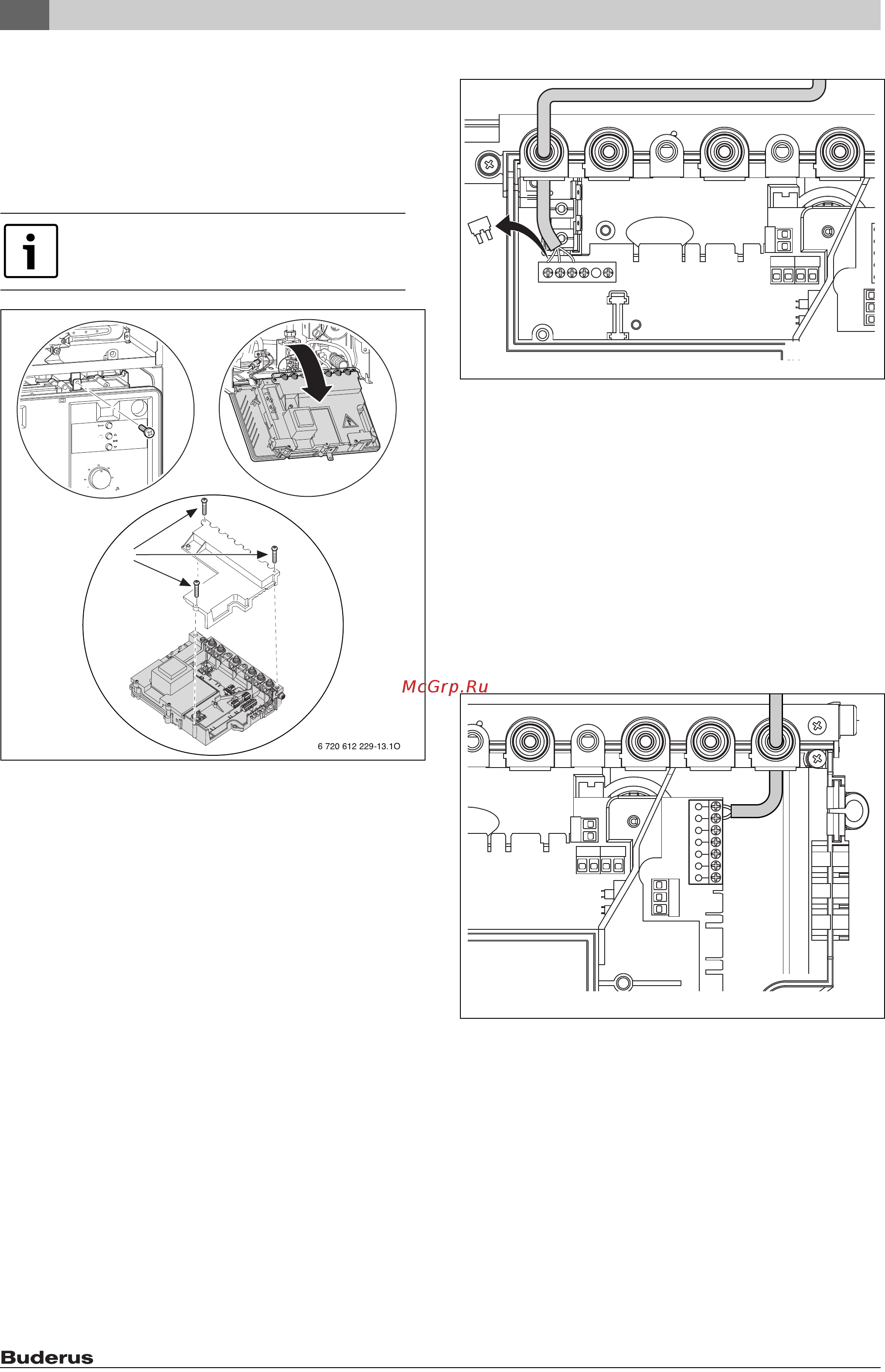

Рис. 14 Открывание распределительной коробки

5.2.2 Подключение модуля телеуправления Easyswitch

(230 В)

При помощи модуля телеуправления Easyswitch отопительный

прибор можно включать и выключать по телефону.

▶ Обрезать по размеру фиксатор для разгрузки от натяжения в

соответствии с диаметром кабеля.

▶ Провести кабель через фиксатор для разгрузки от натяжения и

следующим образом подключить Easyswitch к ST10:

–L к L

–S к L

–N к N

▶ Закрепить кабель на фиксаторе для разгрузки от напряжения.

Рис. 15 Подключение Easyswitch

5.2.3 Подключение регулятора RC10, RC20 или RC30 (шина

EMS)

Для подключения использовать следующие типы кабеля:

• 2 x 0,5 мм

• Макс. длина кабеля:

50 м для RC20 и RC30,

30 м для RC10

▶ Обрезать по размеру фиксатор для разгрузки от натяжения в

соответствии с диаметром кабеля.

▶ Пропустить кабель через фиксатор для разгрузки от натяжения и

подсоединить к ST19 и к клеммам 6 и 7.

▶ Закрепить кабель на фиксаторе для разгрузки от напряжения.

Рис. 16 Подключение регулятора

Для защиты от водяных брызг (IP) всегда

проводить кабель через кабельный ввод с

отверстием, соответствующим диаметру кабеля.

ST 10

6 720 612 229-14.1O

ST19

6 720 612 229-15.2O
