5 Электрические соединения
Logamax – 6 720 612 785 (2012/06)
19
5.2.4 Подключение наружного датчика (для RC30)
▶ Использовать кабели следующих поперечных сечений:
– Длина до 20 м: от 0,75 до 1,5 мм
2
– Длина до 30 м: от 1,0 до 1,5 мм
2
– Длина более 30 м: 1,5 мм
2
▶ Обрезать по размеру фиксатор для разгрузки от натяжения в
соответствии с диаметром кабеля.
▶ Пропустить кабель подключения наружного датчика через
фиксатор для разгрузки от натяжения и подсоединить к ST19 к
клеммам A (клемма 1) и F (клемма 2).
▶ Закрепить кабель на фиксаторе для разгрузки от напряжения.

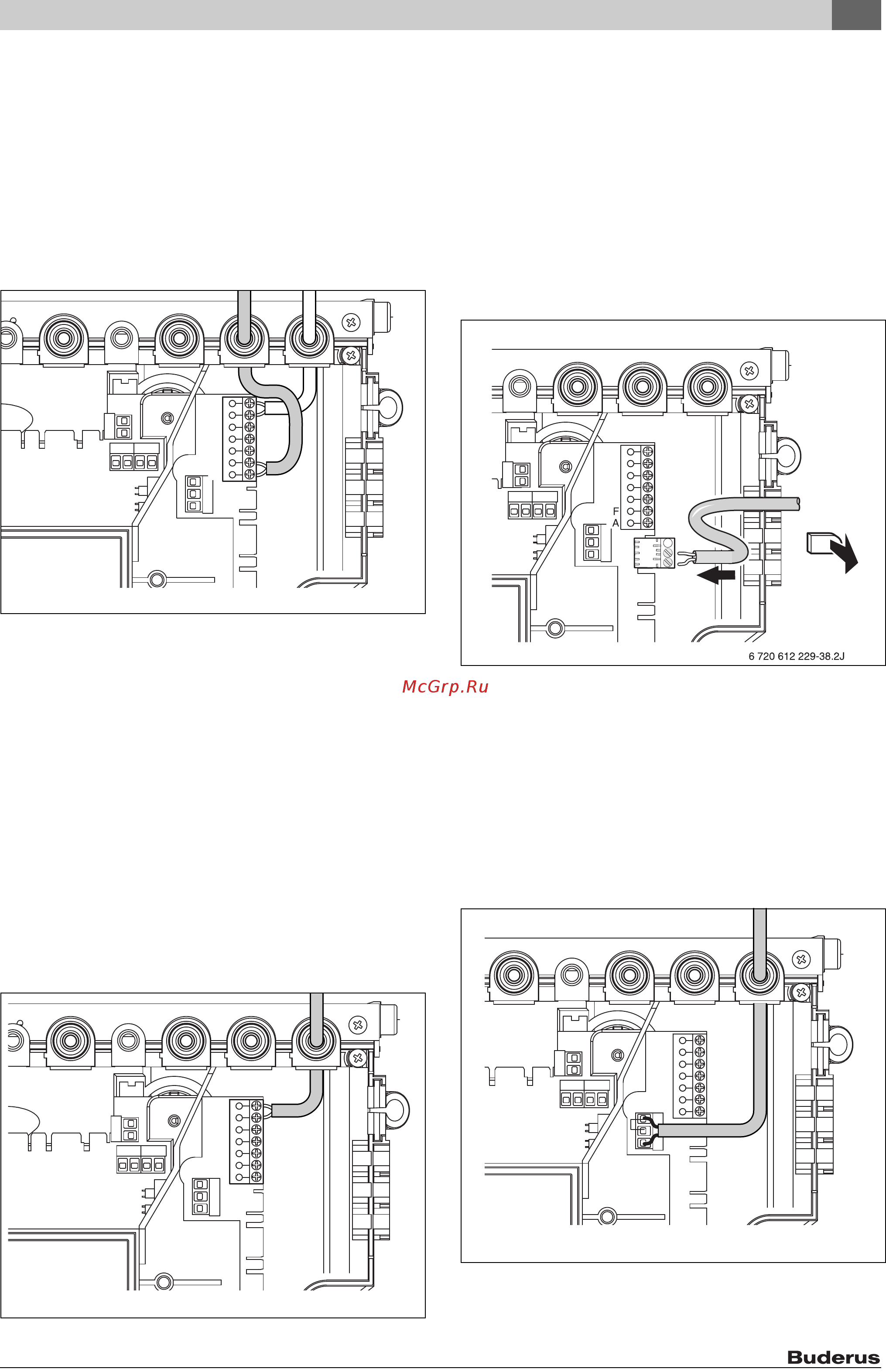

Рис. 17 Подключение наружного датчика
5.2.5 Подключение модулей MM10, WM10, SM10, EM10,
VM10 или Easycom (шина EMS)
Для подключения использовать следующие типы кабеля:
• 2 x 0,5 мм
2
• Макс. длина кабеля: 50 м
Модули могут быть соединены с шиной EMS непосредственно на
UBA H3 или в распределительной коробке. Монтаж модулей
осуществляется вне отопительного прибора.
Если модуль должен быть подсоединен непосредственно на
UBA H3:
▶ Обрезать по размеру фиксатор для разгрузки от натяжения в
соответствии с диаметром кабеля.
▶ Пропустить кабель через фиксатор для разгрузки от натяжения и
подсоединить к ST19 и к клеммам 6 и 7.
▶ Закрепить кабель на фиксаторе для разгрузки от напряжения.
Рис. 18 Подключение шины EMS к модулям
5.2.6 Подключение емкостного водонагревателя
Eмкостный водонагреватель с косвенным подогревом и
датчиком температуры (NTC)
Eмкостные водонагреватели с датчиками температуры марки
Buderus подключаются непосредственно к печатной плате прибора.
Температурный датчик с проводом поставляется вместе с баком-
водонагревателем. Необходимый для подключения штекер
вставлен в печатную плату прибора.
▶ Отломить пластмассовое ушко.
▶ Вставить кабель датчика температуры емкостного
водонагревателя.
▶ Соедините провод со штекером на печатной плате.
Рис. 19 Разъем для подключения датчика температуры емкостного
водонагревателя (NTC)
Eмкостный водонагреватель с косвенным подогревом с
термостатом
▶ Обрезать по размеру фиксатор для разгрузки от натяжения в
соответствии с диаметром кабеля.
▶ Провести кабель через фиксатор для разгрузки от натяжения и
следующим образом подключить термостат бойлера к ST8:
–L к L
S
–S к L
R
▶ Закрепить кабель на фиксаторе для разгрузки от напряжения.
Рис. 20 Подключение термостата емкостного водонагревателя
ST19
6 720 612 229-16.2O
A
F
ST19
6 720 612 229-15.2O
6
7
ST8
6 720 612 229-37.2O
