4 Установка водонагревателя
Logamax – 6 720 612 785 (2012/06)
16
Крепление прибора
▶ Приставить прибор к стене и вставить его в планку для навески.

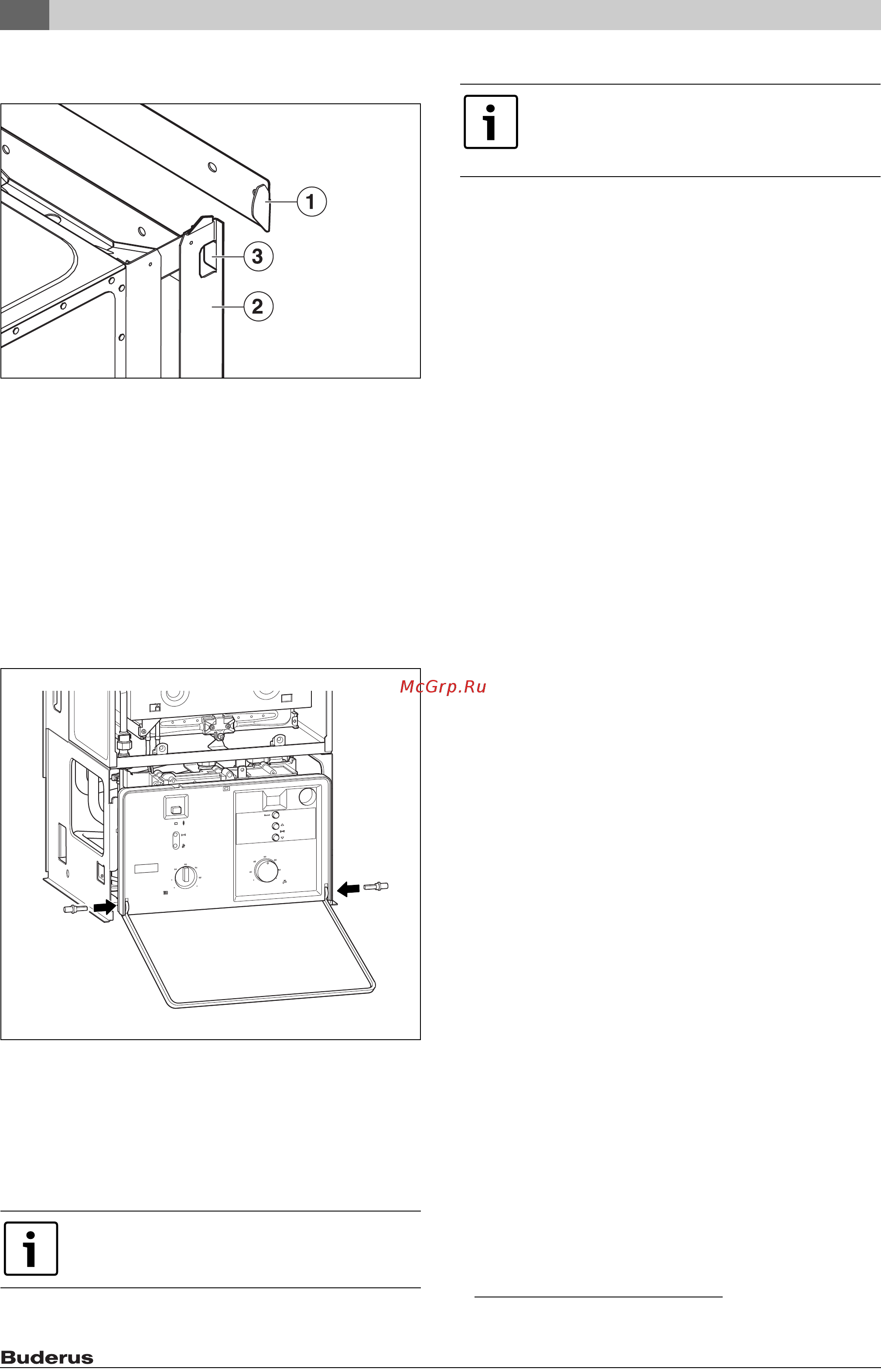

Рис. 11 Подвешивание прибора на планке для навески
[1] Планка для навески
[2] Прибор
[3] Пластина для навески с фиксирующими проушинами
Монтаж крышки
▶ Вставить крышку в паз на панели управления.
▶ Установить два штифта слева и справа.
▶ Закрыть крышку.
Крышка фиксируется.
▶ Для открывания крышки: Нажать на крышку сверху по центру и
отпустить.
Крышка открывается.
Рис. 12 Монтаж крышки
Газоотводный трубопровод
▶ Наложить подходящую дроссельную заслонку на патрубок
газоотвода.
▶ Насадить газоотводную арматуру и привинтить вместе с
дроссельной заслонкой.
4.5 Монтаж трубопроводов
▶ Внутренний диаметр трубопровода для подвода газа определить
согласно инструкции DVGW-TRGI (природный газ) или,
соответственно, TRF (сжиженный газ).
▶ Все соединения труб должны быть рассчитаны на давление 3 бар,
а в контуре горячей воды - на 10 бар.
▶ Установить сервисные краны
1)
и газовый кран
1)
или
диафрагменный клапан
1)
.
▶ Чтобы наполнять и опорожнять систему, потребитель должен
установить в самой низкой точке системы кран для наполнения и
слива.
▶ В самой верхней точке установить воздуховыпускной клапан.
4.6 Проверка подключений
Подача воды
▶ Открыть сервисные краны в подающей и обратной линии
отопительного контура и наполнить систему отопления.
▶ Проверить места уплотнений и резьбовые соединения на
герметичность (давление испытания: макс. 2,5 бар по
манометру).
▶ На Logamax U052-24/28K: Открыть запорный вентиль холодной
воды и заполнить контур горячей воды (расчетное давление:
макс. 10 бар).
▶ Проверить герметичность всех мест подключения.
Газопровод
▶ Закрыть газовый кран, чтобы защитить газовую арматуру от
повреждений под действием избыточного давления (макс.
давление 150 мбар).
▶ Проверить газопровод.
▶ Выполнить сброс давления.
Более подробная информация по монтажу
приведена в соответствующей инструкции по
монтажу системы отвода продуктов сгорания.
6 720 612 229-42.2O
Обязательно следить за тем, чтобы закрепление
трубопроводов хомутом вблизи прибора не
приводило к появлению нагрузки на резьбовые
соединения.
1) Комплектующие
