17
установка instalare

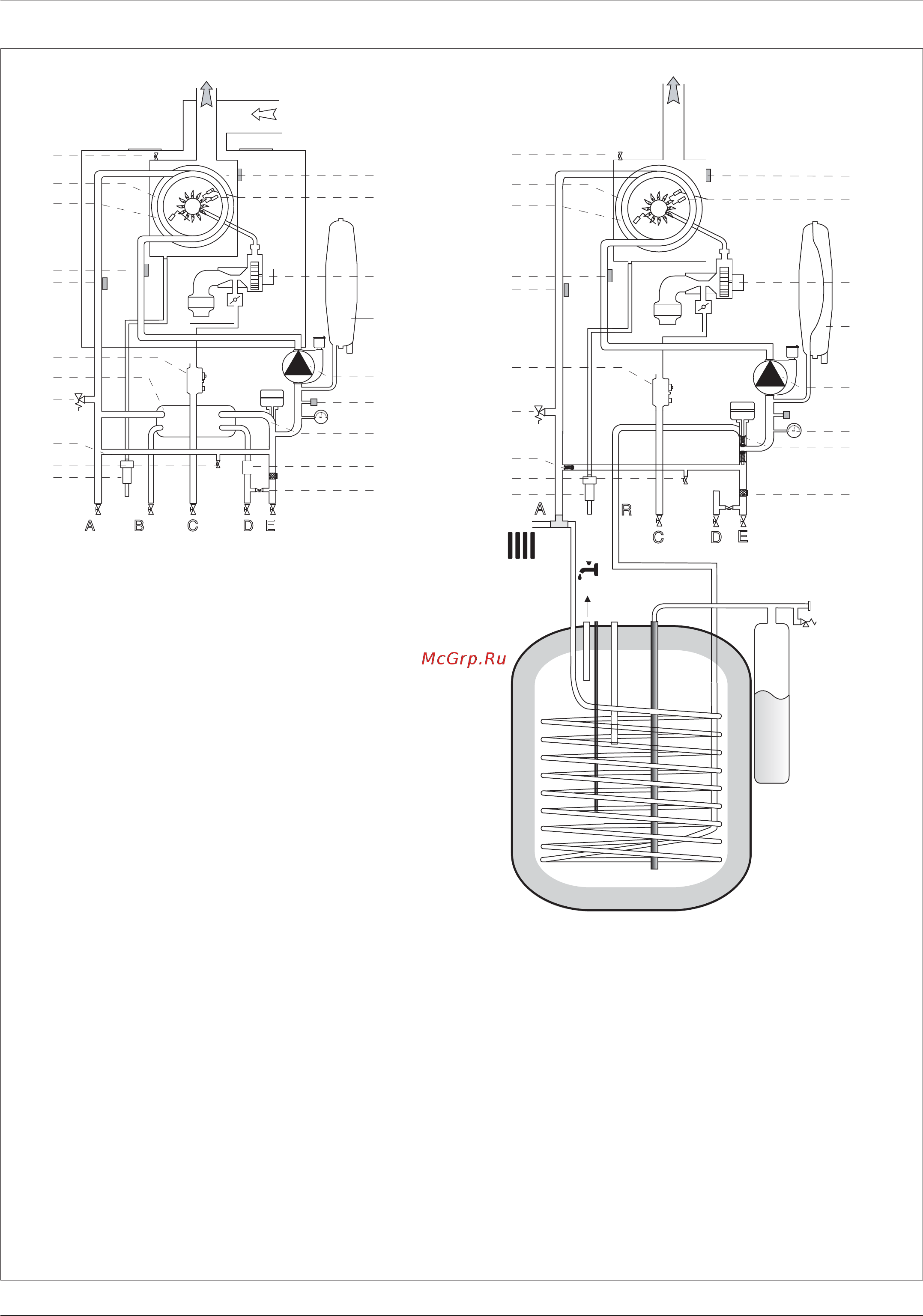

Гидравлическая схема Schema hidraulică
CLAS PREMIUM EVO CLAS PREMIUM EVO SYSTEM
1. Purjor manual
3. Arzător
4. Electrod aprindere acără
5. Sonda tur încalzire
6. Sonda retur încalzire
7. Valva gaz
8. Schimbator de caldura
secundar in placi
9. Supapa de siguranta 3 bar
10. By-pass automat
11. Robinet de umplere
12. Sifon
13. Robinet de golire
14. Filtru circuit încălzire
15. Fluxmetru c. sanitar
16. Vana cu 3 cai motorizata
17. Hidrometru
18. Presostat de sarcină minimă
19. Pompa de recirculare cu
ventil aerisire
20. Vas de expansiune
21. Ventilator
22. Electrod aprindere acără
23. Siguranța termică
1. Воздухоотводчик
3. Первичный
теплообменник
4. Электрод контроля
пламени
5. Датчик температуры в
подающей линии контура
отопления
6. Датчик температуры в
обратной линии контура
отопления
7.
Газовый клапан
8. Вторичный пластинчатый
теплообменник
9. Предохранительный
клапан (3 бара)
10. Автоматический байпас
11. Кран подпитки
12. Сифон
13. Сливной кран
14. Фильтр контура
отопления
15. Датчик расхода контура
ГВС
16. Трехходовой клапан
17. Манометр
18. Реле мин. Давления
19. Циркуляционный насос
с автоматическим
переключением
скоростей и
воздухоотводчиком
20. Расширительный бак
21. Модулируемый
вентилятор
22. Электроды розжига
23. ермостат перегрева
первичного
теплообменника
22
23
$ % & ' (
13
14
15
16
18
17
19
20
21
1
4
3
9
11
10
12
8
7
5
6
22
23
A
C D
E
13
14
16
18
17
19
20
21
1
4
3
9
10
12
11
7
5
6
R
B
