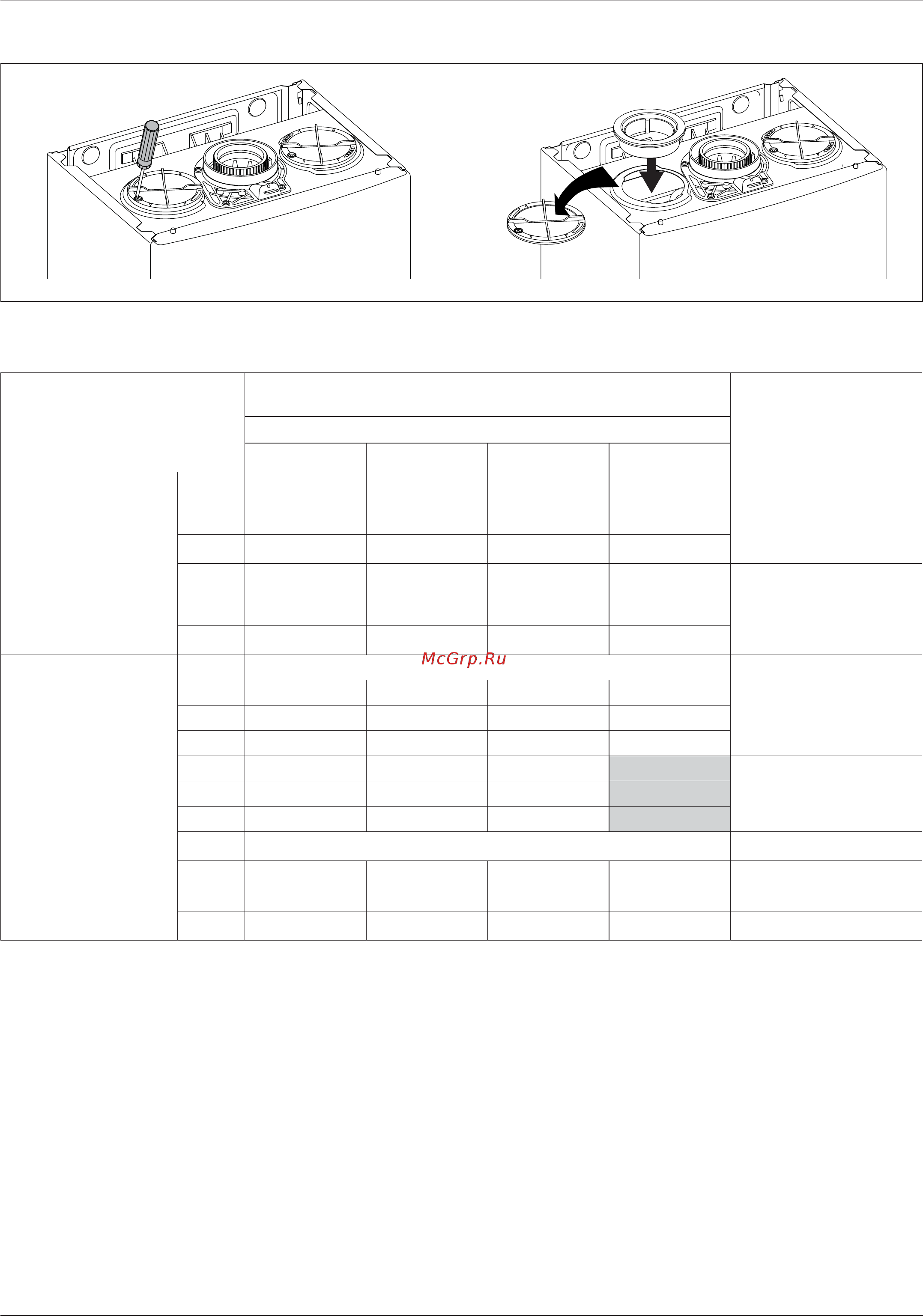

19
установка instalare
Тип газохода
Tipologie de evacuare
Максимальная длина дымохода/воздуховода, мspalin
Lungimea maximă tuburi aspirare /evacuare (m)
Диаметры труб, мм
Diametru
Conducte
(mm)
CLAS PREMIUM EVO / CLAS PREMIUM EVO SYSTEM
18 24 30 35
Коаксиальная система
Sisteme coaxiale
C13
C33
C43
14 12 10 7
ø 60/100
B33 14 12 10 7
C13
C33
C43
42 36 30 20
ø 80/125
B33 42 36 30 20
Раздельная система
Sisteme duble
S1 = S2
C13
36/36
24/24 26/26 16/16
ø 80/80C33
60/60
40/40 50/50 28/28
C43
36/36
24/24 26/26 16/16
C13 6/6 4/4 1,5/1,5
ø 60/60C33 7/7 5,5/5,5 2/2
C43 6/6 4/4 1,5/1,5
S1 + S2
C53
C83
50
60 50 35 ø 80/80
15 12 8 2,5 ø 60/60
B23 50 60 50 35 ø 80
Типы и длины трубопроводов подачи воздуха и отвода
продуктов сгорания
S1 – подача воздуха; S2 = отвод продуктов сгорания
Tabel lungimi tuburi de aspirare şi de evacuare gaze arse
S1 = aspirare aer - S2 = evacuare gaze arse
Ослабьте винт, демонтируйте заглушку, установите вставку
воздухозаборника и закрепите комплектным винтом.
Îndepărtaţi capacul deşurubând şurubul şi introduceţi racordul pentru
priza de aer, xând-o cu şurubul din dotare.
