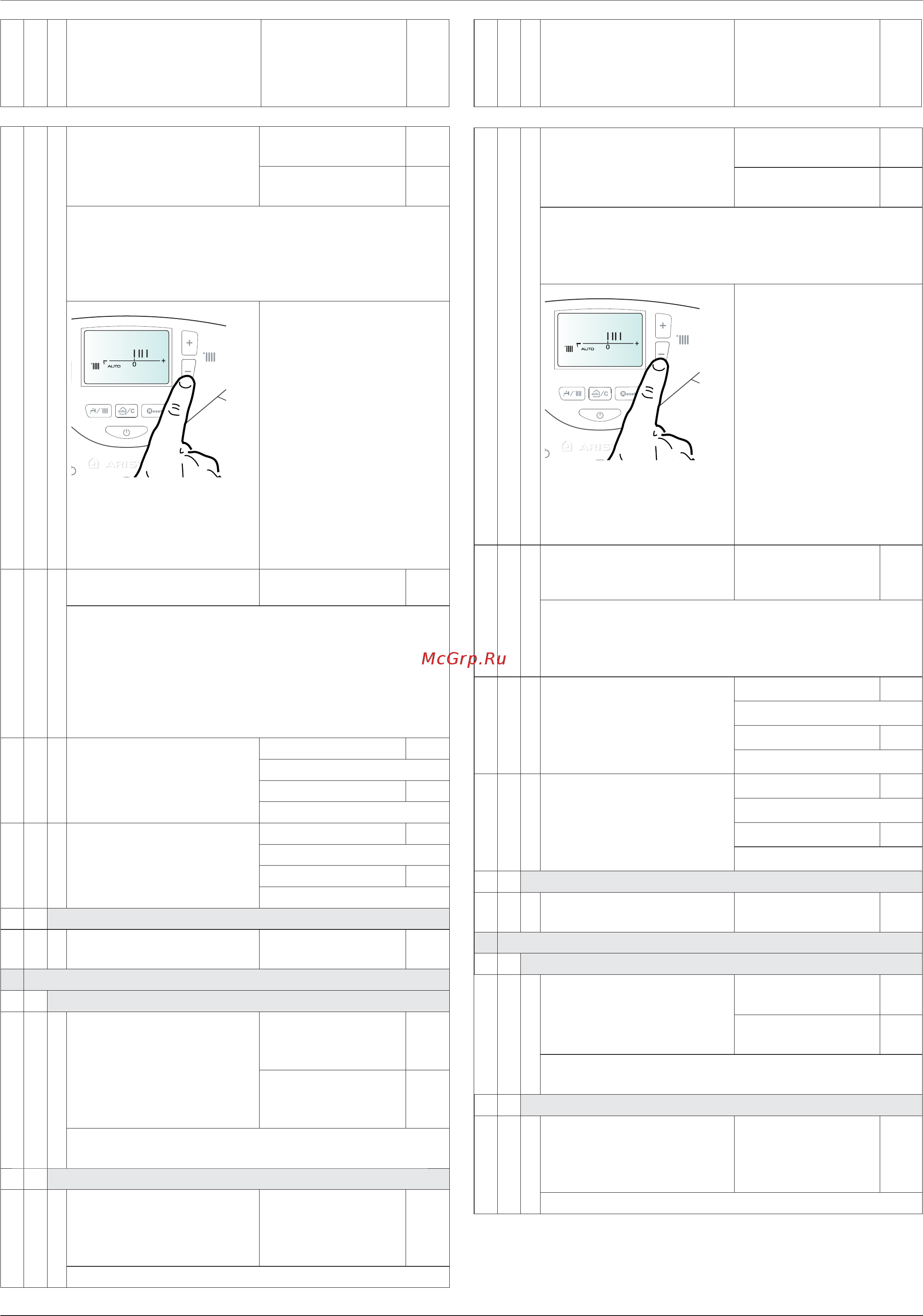

41
настройки, регулировки и диагностика meniu setare - reglare - diagnosticare
423Сдвиг кривой терморег.
функция AUTO включена
от -14 до 14 (°C)
(высокая температура)
0
от -7 до 7 (°C)
(низкая температура)
0
Параллельный сдвиг кривой нагрева предназначен
для адаптации котла под параметры контура
отопления, и позволяет корректировать температуру в
подающей линии контура отопления в соответствии с
комнатной температурой.
Можно адаптировать
отопительную кривую
нажатием кнопки 12
Получая доступ к
параметру и поворачивая
рукоятку, возможно
сдвинуть кривую
параллельно направлении.
Перемена значения может
быть прочитана на
дисплее: от-14 до +14 для
высокотемпературного
устройства, или от-7 до 7
для низкотемпературного
устройства. Каждый
шаг соответствует 1°C
увеличение/уменьшение
температуры подачи
отопления относительно
заданного значения.
424Влияние комн.датчика
функция AUTO включена
от 0 до 20 20
Если установлено = 0, то комнатная температура
не влияет на расчет температуры теплоносителя.
Если установлено = 20, то комнатная температура
максимально влияет на расчет температуры
теплоносителя, возможно, только если подсоединено
дополнительное устройство посредством шины
данных
425Максимальная
температура
от 35 до 82 (°C) 82
если параметр 420
= 1
от 20 до 45 °C 45
если параметр 420 = 0
426Минимальная температура от 35 до 82 °C 35
если параметр 420
= 1
от 20 до 45 °C 20
если параметр 420 = 0
4 3 ДИАГНОСТИКА ЗОНЫ ОТОПЛЕНИЯ 1
434Запрос на отопление зона
1
0 = ВЫКЛ
1 = ВКЛ
5 ЗОНА ОТОПЛЕНИЯ 2
5 0 ЗАДАННАЯ ТЕМПЕРАТУРА
502Установленн. t зоны 2 от 40 до 82 (°C)
(высокая
температура)
70
от 20 до 45 (°C)
(низкая
температура)
20
для установки фиксированной температуры подачи
отопления см. параметр 521.
5. 2 НАСТРОЙКИ ЗОНЫ ОТОПЛЕНИЯ 2
520Зона 2 тепловой режим 0 = 20 до 45 °C
(низкая температура)
1 = 35 до 85 °C
(высокая температура)
1
выбирается на основе топологии системы
423Decalare paralela curba
temp.
Functia AUTO activa
de la - 14 până la 14
(temperatură înaltă)
0
de la - 7 până la 7
(temperatură înaltă)
0
Pentru a adapta curba termică la nevoile instalaţiei, este
posibil să decalaţi paralel curba astfel încât să modi caţi
temperatura de tur calculată şi deci temperatura
ambiantă.
Este posibila adaptarea curbei
de incalzire prin apasarea
butonului 12
Prin accesarea parametrului
si rotirea butonului encoder,
este posibil sa deplasam
paralel curba de caldura
.Valoare deplasarii poate
citita pe display : de la -14 la
+14 pentru dispozitivele de
temperatura inalta si de la
-7 la +7 pentru dispozitivele
de joasa temperatura.
Fiecare pas corespunde cu
o crestere/descrestere cu 1
°C a temperaturii agentului
termic cu respectarea valorii
tinta setate .
424In uenta proportionala
ambient
Functia AUTO activa
de la 0 până la + 20 20
dacă reglarea = 0, temperatura măsurată de sonda
ambiantă nu afectează calculul reglării. Dacă reglarea =
20, temperatura măsurată are o in uenţă maximă asupra
reglării.
425Reglare temperatură
maximă încălzire zona 1
de la 35 până la 82 °C
82
dacă parametrul 420 = 1
de la 20 până la 45 °C 45
dacă parametrul 420 = 0
426Reglare temperatură minimă
încălzire zona 1
de la 35 până la 82 °C
35
dacă parametrul 420 = 1
de la 20 până la 45 °C
20
dacă parametrul 420 = 0
4 3 DIAGNOSTIC ZONA 1
434Cerere de caldura zona 1 0 = OPRIT
1 = PORNIT
5 PARAMETRI ZONA 2
5 0 SETARE TEMPERATURA
502Setare T zona 2 de la 35 până la 82°C
(temperatură înaltă)
70
de la 20 până la 45°C
(temperatură joasă)
20
se va seta numai cu termoreglare xa (on/o ) ( vezi 521).
5 2 SETARI ZONA 2
520Domeniul de temperaturi
zona 2
0 =
de la 20 până la 45°C
(temperatură joasă)
1 =
de la 35 până la 82°C
(temperatură înaltă)
1
selectare pe baza tipologiei instalaţiei
Меню
Подменю
Параметр
Описание Диапазон
Заводская
установка
meniu
submeniu
parametru
descriere valoare
reglaj din
uzină
