20
установка instalare

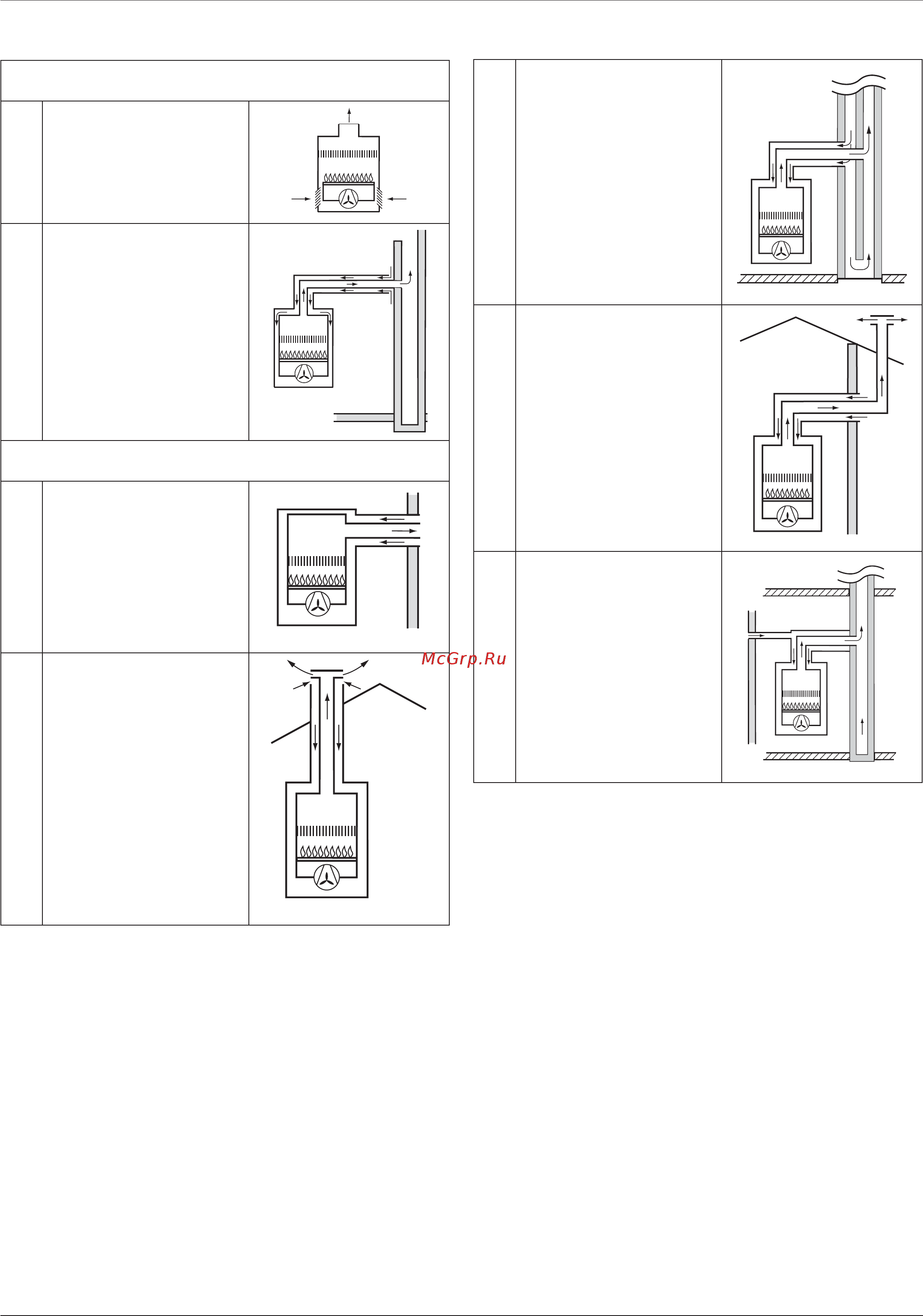

Типы дымоходов/воздуховодов
B - Подача воздуха из помещения (открытая камера сгорания)
Aer de combustie provenit din ambient
B23
Отвод продуктов сгорания
наружу; подача воздуха из
помещения
Evacuarea gazelor arse în exterior.
Aspirare aer din ambient
B33
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха из
помещения.
Evacuarea gazelor arse în coşul
de fum singur sau colectiv
integrat in clădire.
Aspirare aer din ambient.
С - Подача воздуха снаружи (закрытая камера сгорания)
Aer de combustie provenit din exterior
C13
Система для отвода продуктов
сгорания и подвода воздуха
через внешнюю стену здания
(одинаковый диапазон
давлений)
Evacuarea gazelor arse prin
peretele extern în acelaşi câmp
de presiune.
C33
Система для отвода продуктов
сгорания и подвода воздуха
через кровлю здания
(одинаковый диапазон
давлений)
Evacuarea gazelor arse şi aspirare
aer din exterior cu terminal la
acoperiş extern în acelaşi câmp
de presiune.
C43
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
Evacuarea gazelor arse şi aspirare
aer prin coşul de fum singur sau
colectiv integrat in clădire.
C53
Система для отвода продуктов
сгорания через кровлю здания
и подвода воздуха через
наружную стену
Evacuarea gazelor arse în exterior
şi aspirare aer prin peretele
extern în acelaşi câmp de
presiune.
C83
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха через
наружную стену
Evacuarea gazelor arse prin
coşul de fum singur sau colectiv
integrat in clădire.
Aspirare aer prin peretele extern.
Tipologie de aspiraţie/evacuare fum
