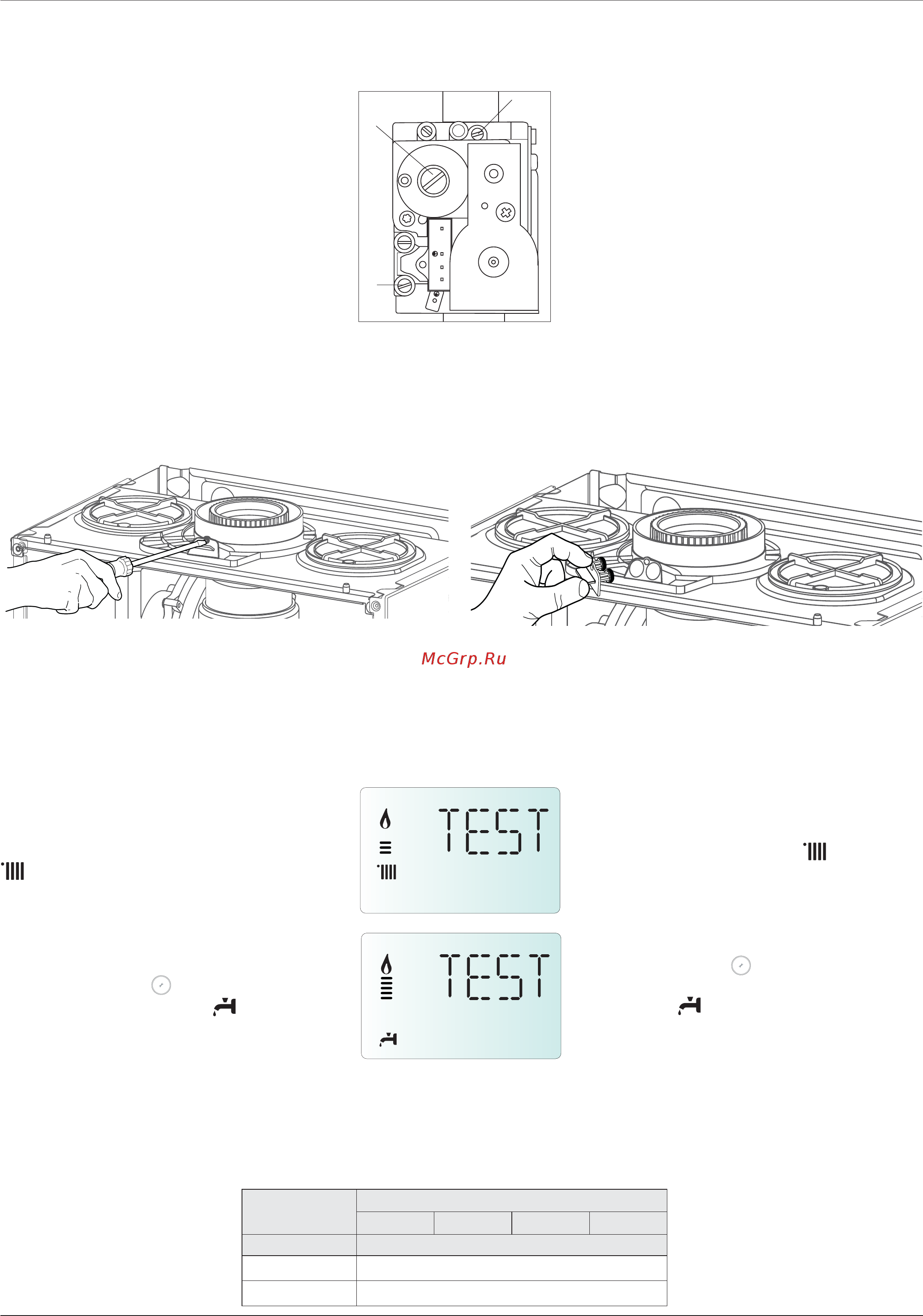

пуск в эксплуатацию punerea în funcţiune
Procedură de control al arderii
Ordinea operaţiilor trebuie respectată obligatoriu în această procedură.
Operaţia 1:
Alimentati valva de gaz.
Desurubati surubul 1 si introduceti furtunul
manometrului pe stut .
Porniti centrala pe ACM in putere maxima, activand
modul TEST ( tineti apsat butonul RESET timp de 10 sec
si rotiti butonul pentru a selecta ACM la putere maxima
).Presiunea gazului trebuie sa corespunda cu valoarea
stabilita in functie de tipul de gaz pentru care este
construit cazanul , vezi tabel modi cari valori .
Operaţia2 pregătirea materialului de măsurare
Racordaţi aparatul de măsurare etalonat în priza de ardere din stânga
prin de letarea şurubului şi îndepărtarea obturatorului.
Operaţia 3
Ajustarea nivelului de CO2 la debitul de gaz maxim
(apă caldă menajeră)
Efectuaţi o extragere de apă caldă menajeră la debitul de apă maxim.
Selectaţi “modul test” apăsând pe tasta RESET timp de 5 secunde.
ATENŢIE! Prin activarea funcţiei Curăţare, temperatura apei la ieşirea
din centrala termică poate mai mare de 65°C.
Pe display apare TEST si semnul
. Centrala este
fortata sa functioneze la putere maxima pe incalzire.
Rotiti butonul encoder
pentru a forta centrala sa
functioneze la putere maxima pe ACM .Pe display va
aparea semnul
.
Aşteptaţi 1 minut pentru ca centrala termică să se
stabilizeze înainte de a realiza analizele de ardere.
Măsuraţi valoarea nivelului de CO2 (%) şi comparaţi-o
cu valorile conţinute în tabelul de mai jos (valori cu cheson închis).
N.B : valori obtinute cu capacul inchis.
Процедура контроля процесса горения
В этой процедуре должен быть обязательно соблюден порядок
операций.
Порядок запуска. Шаг 1
Проверка давления газа
Ослабьте винт 1 и вставьте трубку манометр
труба связи в штуцер отбора давления на входе
клапана. Включите котел на максимальной
мощности в режиме ГВС., используйте возможности
режима “Трубочист” (нажимайте и удерживайте
кнопку RESET в течение 10 секунд и после входа в
режим, поворотом рукоятки выберите
Максимальная мощность ГВС).
Давление газа на горелке должно соответствовать
значению для используемого типа газа, для
который котел разработан, см. таблицу настройки
газа.
Операция 2 - подготовка измерительного оборудования
Присоедините эталонированный измерительный прибор к
разъему узла горения, находящемуся слева, отвернув винт и
удалив заглушку.
Шаг 3.
Pегулирование содержания CO2 при максимальном
расходе газа (режим нагрева воды для бытовых нужд)
Осуществите максимальный отбор горячей воды для бытовых
нужд. Выберите функцию “Режим “Трубочист”, нажатием кнопки
«RESET» («СБРОС») в течение 5 секунд.
ВНИМАНИЕ! При действии функции «Трубочист»
температура воды на выходе из котла может
быть выше 65 °C.
На дисплее появляется надпись «TEST» и символ
радиатора отопления котел работает на
максимальной мощности отопления.
Поверните рукоятку
на дисплее появляется
символ водоразборного крана
, котел работает
на максимальной мощности ГВС.
Перед выполнением анализов процесса
горения подождите 1 минуту, пока работа котла
стабилизируется.
Определите значение содержания CO2 (в %) и сравните его со
значениями в таблице ниже (значения для закрытого кожуха).
Примечание: значения
приведены для закрытого кожуха.
Clas Premium Evo / System
18 25 30 35
Gas CO
2
(%)
G20 9,0 ± 0,7
G31
10,0 ± 0,7
