Ariston CLAS PREMIUM EVO 24 3300457 [7/52] Описание котла descrierea produsului
![Ariston CLAS PREMIUM EVO 24 3300457 [7/52] Описание котла descrierea produsului](/views2/1397913/page7/bg7.png)
7
описание котла descrierea produsului

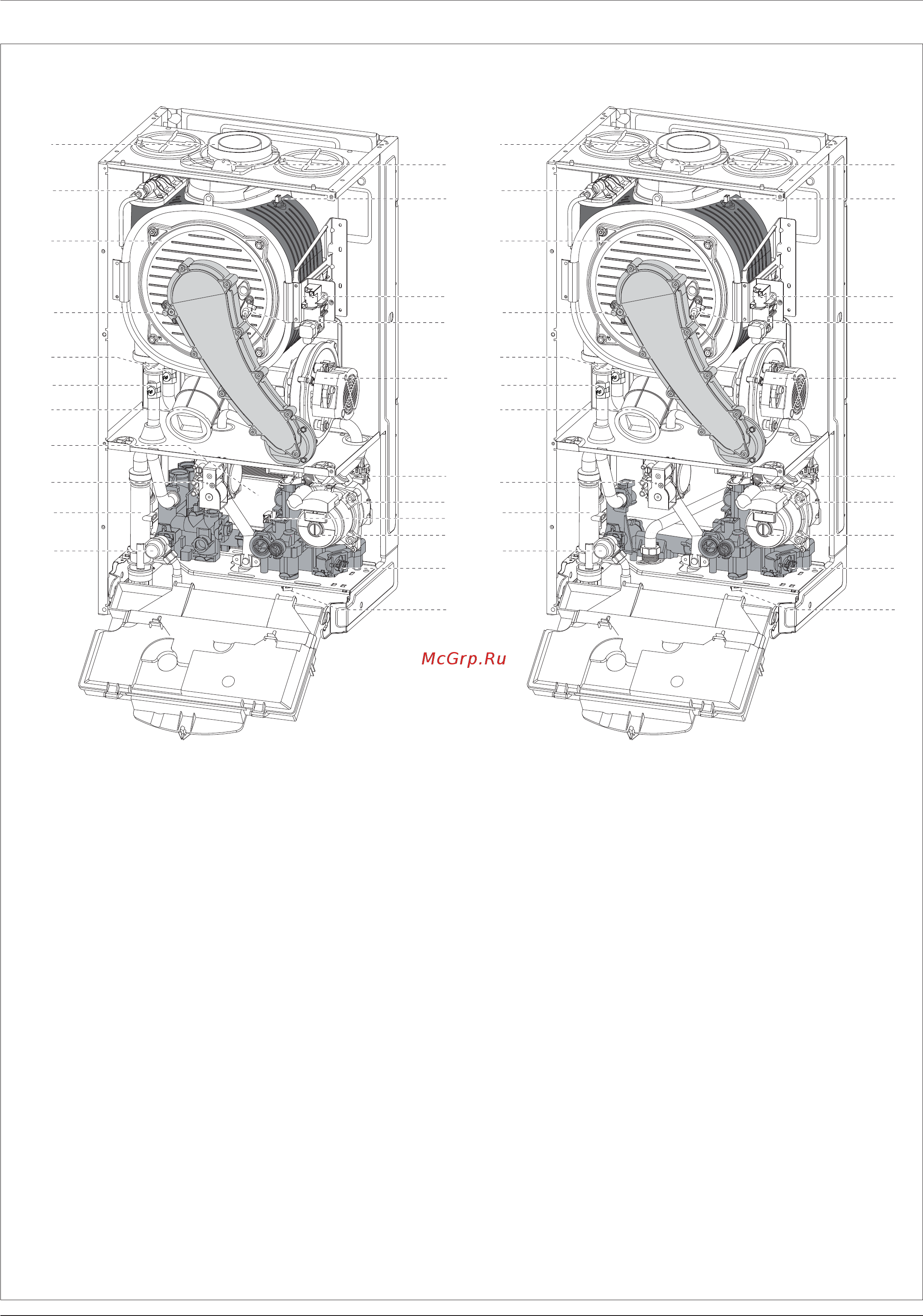

Vedere de AnsambluОбщий вид
CLAS PREMIUM EVO CLAS PREMIUM EVO SYSTEM
Обозначения
1. Патрубок выхода продуктов сгорания
2. Воздушный клапан
3. Первичный теплообменник
4. Электрод контроля пламени
5. Датчик температуры в обратной линии
6. Датчик температуры в подающей линии
7. Глушитель шума
8. Вторичный теплообменник
9. Газовый клапан
10. Сифон
12. Предохранительный клапан контура отопления,
13. Кран подпитки
14. Фильтр контура отопления
15. Циркуляционный насос с автоматическим
переключением скоростей и воздухоотводчиком
16. Датчик расхода в контуре ГВС
17. Привод трехходового клапана
18. Реле мин. Давления
19. Модулируемый вентилятор
20. Электроды розжига
21. Генератор зажигания блок розжига
22. Термостат перегрева первичного теплообменника
(продукты сгорания)
23. Точка анализа продуктов сгорания
Legenda
1. Racord metalic evacuare gaze arse
2. Purjor manual
3. Arzător
4. Electrod aprindere acără
5. Sonda retur încalzire
6. Sonda tur încalzire
7. Amortizor de zgomot
8. Schimbator de caldura secundar in placi
9. Valva gaz
10. Sifon
12. Supapa de siguranta 3 bar
13. Robinet de umplere
14. Filtru circuit încălzire
15. Pompa de recirculare cu ventil aerisire
16. Fluxmetru c. sanitar
17. Vana cu 3 cai motorizata
18. Presostat de sarcină minimă
19. Ventilator
20. Electrod de aprindere
21. Aprinzator
22. Siguranţă termică
23. Prize pentru analiza gaze arse (fum)
1
2
3
4
5
6
7
9
10
12
1
4
15
1
6
1
7
1
8
1
9
2
0
21
22
23
8
13
1
2
3
4
5
6
7
9
10
12
1
4
15
1
7
1
8
1
9
2
0
21
22
23
13
