Ariston CLAS PREMIUM 24 [10/60] Монтаж

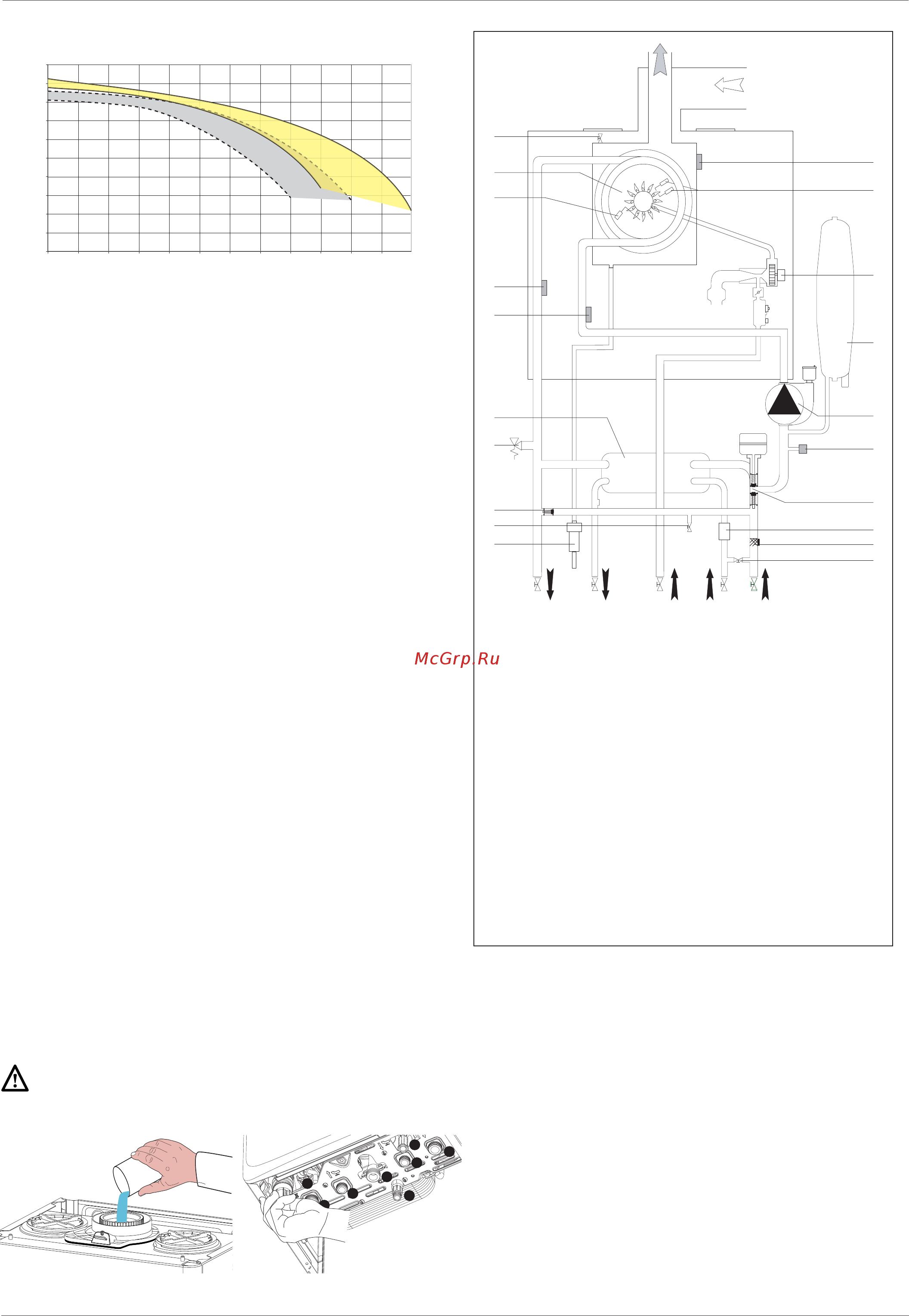

![Ariston CLAS PREMIUM 24 [10/60] Монтаж](/views2/1406491/page10/bga.png)
10
Монтаж
Остаточное давление при ΔT 20 °C
Предохранительный клапан
Присоедините дренажную трубку (входящую в комлект
поставки) к выходу предохранительного клапана F (см. рисунок).
Дренажный патрубок предохранительного клапана (см. рисунок)
следует соединить с дренажным сифоном так, чтобы можно было
визуально убедиться в работоспособности предохранительного
клапана. В противном случае может быть причинен вред людям,
домашним животным и имуществу. За указанные травмы и ущерб
производитель ответственности не несёт.
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению
срока его службы. Перед демонтажем старого котла обязательно
обеспечьте тщательную промывку системы от загрязнений,
способных оказать вредное воздействие на котел. Обязательно
убедитесь, что объем расширительного бака соответствует
объему воды в контуре отопления.
Отвод конденсата
Высокая энергетическая эффективность является причиной
образования конденсата, который следует удалять. Используйте
для этого пластмассовый шланг, установленный так, чтобы
внутри котла не скапливалось сконденсированной влаги.
Данный шланг следует присоединить к сливному сифону с
возможностью визуального контроля.
Соблюдайте требования нормативных актов по установкам,
действующим в соответствующей стране, и регламентных
документов местной власти и органов санитарного надзора.
Убедитесь в наличии трубки отвода конденсата:
- она не должна быть нигде пережата
- она не должна быть изогнута в форме сифона
- убедитесь в том, что она имеет связь с атмосферой в сифоне
Для отвода конденсата используйте только трубопроводы,
соответствующие нормам.
Скорость образования конденсата может достигать 2 литров
в час. Конденсат имеет повышенную кислотность (PH равен 2),
поэтому перед любым вмешательством следует принять меры
предосторожности.
Внимание ! Отсутствие воды в сифоне вызывает
утечку топочных газов в атмосферу
Гидравлическая схема
Установки с подогреваемым полом
В системах с обогревом пола, установите защитное
реле температуры на отвод воды на обогрев пола. Для
электроподключения реле см. раздел “Электроподключения”.
При повышенной температуре на отводе котел остановится как
в режиме нагрева воды, так и в режиме отопителя, и на дисплее
появится код неисправности 1 16 "Термостат пола открыт".
Котел снова запускается в работу при закрытии термостата с
автоматическим приведении в рабочее положении.
В случаях, когда нельзя установить защитное реле температуры,
систему обогрева пола следует защитить термоклапаном или
перепускным клапаном, чтобы исключить нагрев жидкости до
слишком высокой температуры в районе пола.
0
50
100
150
200
250
300
350
400
450
500
0 100 200 300 400 500 600 700 800 900 1000 1100 1200
mbar
l/h
24 kW
30-35 kW
A
B
C
D
E
I
G
H
F
1
4
3
11
8
10
12
13
14
15
16
17
18
19
20
21
22
7
6
5
A
A
B
B
C
C
D
D
E
E
Легенда:
1. выпускной
вентиль основного
теплообменника
3. Первичный
теплообменник
4. Электрод контроля
пламени
5. Датчик температуры в
подающей линии контура
отопления
6. Датчик температуры в
обратной линии контура
отопления
7. Вторичный пластинчатый
теплообменник
8. Предохранительный
клапан (3 бара)
10. Автоматический байпас
11. Сливной кран
12. Сифон
13. Вентиль заполнения
14. Фильтр контура
отопления
15. Датчик расхода контура
ГВС
16. Трехходовой клапан
17. Реле давления
18. Циркуляционный
насос с автоматическим
переключением скоростей
и воздухоотводчиком
19. Расширительный бак
20. Модулируемый
вентилятор
21. Электроды розжига
22. безопасность первичного
теплообменника
