42
Instalare
ATENŢIE
Înainte de orice intervenţie la centrală, întrerupeţi
alimentarea electrică cu ajutorul întrerupătorului bipolar
extern.
Conectările electrice
Pentru o mai mare siguranţă adresaţi-vă personalului cali cat ca să
facă o veri care atentă a instalaţiei electrice.
Constructorul nu este responsabil pentru eventualele daune cauzate
de lipsa îmmântării instalaţiei sa
u de anomaliile de alimentare
electrică.
Veri caţi dacă instalaţia este adecvată pentru puterea maximă
absorbită de la centrală şi indicată pe placa de timbru.
Controlaţi dasecţiunea cablurilor este potrivită, oricum nu mai
mică de 0,75 mm2. Corecta conectar
e cu o e cientă îmmântare a
instalaţiei este indispensabilă pentru a garanta siguraa aparatului.
Cablul de alimentare trebuie conectat la o reţea de 230V-50Hz
respectând polarizarea L-N şi îmmântarea.
În cazul în care schimbaţi cablul electric de
alimentare adresaţi-vă
personalului cali cat, pentru racordarea centralei folosiţi  rul galben
/ verde de îmmântare, mai lung decât  rele de alimentare (N-L).
Important!
Conectările la reţeaua electrică trebuie efectuate cu
conectare (legătură)  xă (nu cu ştecher mobil) şi dotate
cu întrerupător bipolar cu o distanţă de deschidere a
contactelor de cel puţin 3 mm.
Sunt interzise prize multiple, prelungitoare sau adaptoare.
Este interzi
să folosirea tuburilor instalaţiei sanitare, de încălzire şi de
gaz pentru realizarea instalaţiei de îmmântare a aparatului.
Centrala nu este protejată împotriva efectelor fulgerelor.
În cazul în care este necesară înlocuirea siguranţelor de
reţea, folosiţi
siguranţe de 2A rapide.

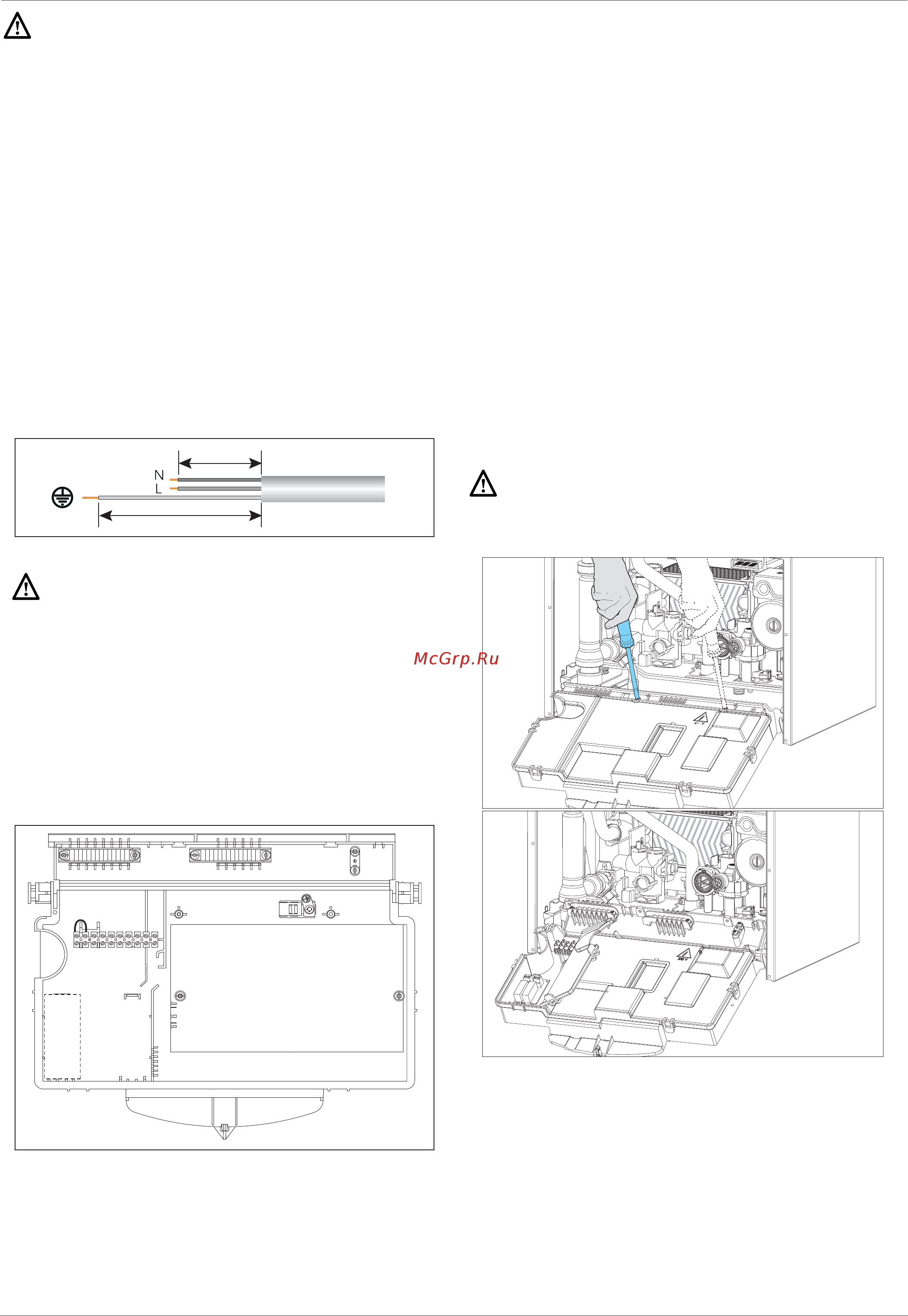

Conectarea Componentelor Periferice
Pentru a avea acces la conexiunile elementelor periferice, procedaţi
astfel:
- opriţi alimentarea electrică a cazanului
- îndepărtaţi carterul extrăgându-l din locaş
- rotiţi panoul de comandă şi trageţi-l spre voi
- deşurubaţi ambele şuruburi a
le capacului posterior al locaşului de
instrumente
- decuplaţi clema laterală din dreapta, cea din faţă (dreapta) şi ridicaţi
a
Acolo se găsesc conexiunile pentru:
termostatul de ambianţă 1
termostatul pardoselii cu
încălzire sau termostatul de
ambia
nţă 2 (selectat cu parametrul 223)
sonda externă.
Există în egamăsură posibilitatea să introduceţi alte plăci
opţionale pentru gestionarea:
multizonă,
multitemperatură,
solară etc...
Conexiune dispozitiv modulant (BUS)
Pentru racordarea dispozitivului modul
ant accesaţi direct prin placa
electronică - consultaţi schema electrică de la pagina următoare.
Dacă nu mai există dispozitiv modulant, racordaţi-le în paralel.
Atenţie!
Pentru racordarea şi poziţionarea cablurilor perifericelor
opţionale vedeţi recomandările referitoare la instalarea
acestora.
Conectarea termostatului de ambianţă
- introduceţi cablul termostatului;
- sbiţi opritorul de cablu cu o şurubelniţă şi să introduceţi, unul
câte unul, toate cab
lurile de la termostat;
- conectaţi cablurile la borne, după indicaţiile din  gură, îndepărtând
puntea;
- asiguraţi-vă că papucii sunt bine strânşi pe cabluri şi că acestea
nu vor suferi şocuri de tracţiune, la deschiderea sau închiderea
panoului port-instru
mente;
- închideţi uşa interioară, uşa port-instrumente şi mantaua frontală.
H05V2V2-F
120
140
e
noizisopsiderP
ilanoizpo edehcs
SCHEDA CALDAIA
SETA1
