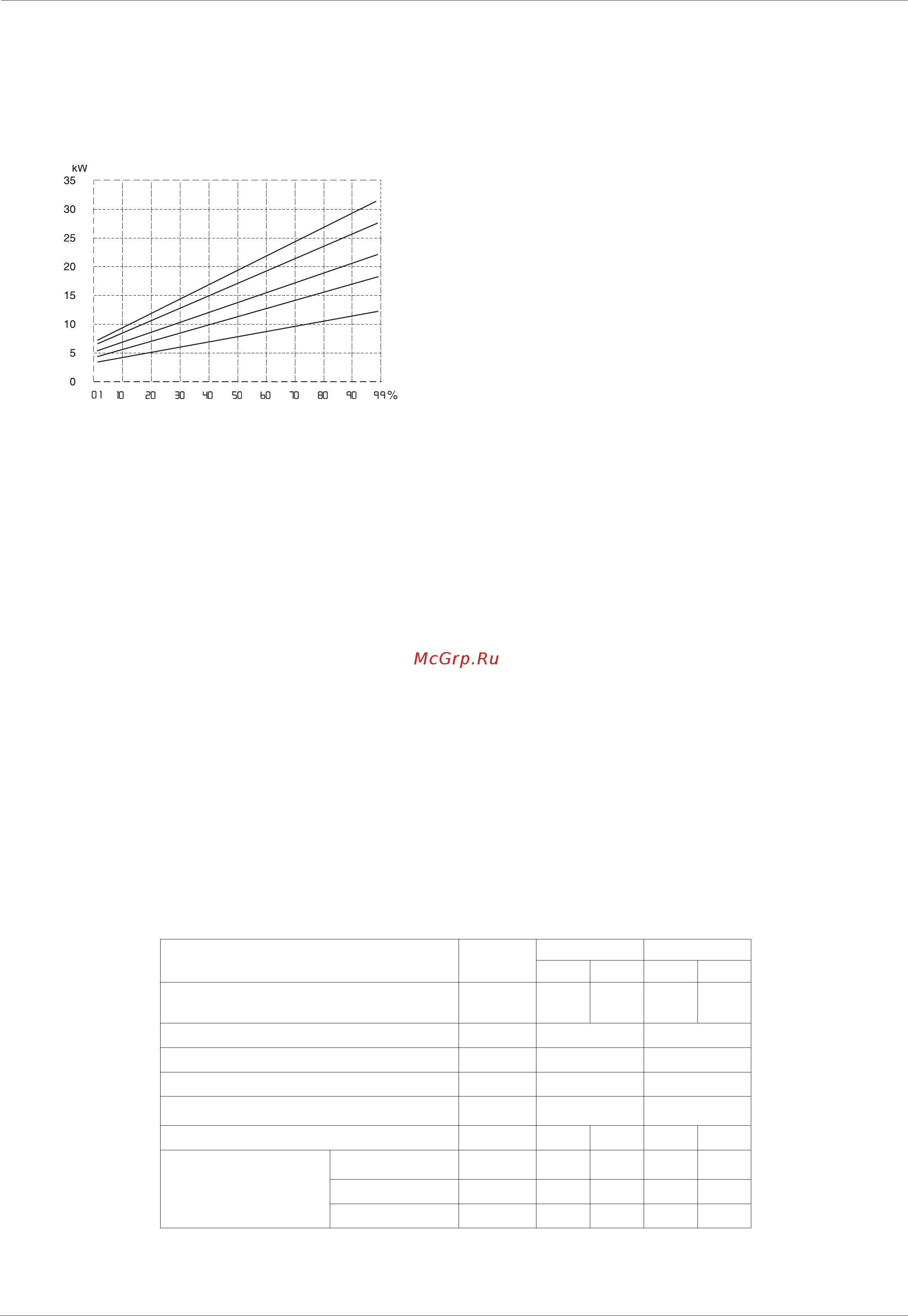

Ariston CLAS PREMIUM 24 [46/60] Punerea în funcţiune
![Ariston CLAS PREMIUM 24 [46/60] Punerea în funcţiune](/views2/1406491/page46/bg2e.png)
46
Punerea în funcţiune
Reglaj al puterii de încălzire maxime
Acest parametru limitează puterea utilă a centralei termice.
Procentajul este echivalentul unei valori de putere cuprinse între pu-
terea minimă (0) şi puterea nominală (99) indicată în gra cul de mai
jos.
Pentru a controla puterea maximă de încălzire a centralei termice,
acce
saţi meniul 2/submeniul 3/parametrul 1.
Aprindere lentă
Acest parametru limitează puterea utilă a centralei termice în faza de
aprindere.
Procentajul este echivalentul unei valori de putere utilă cuprinse între
puterea minimă (0) şi puterea maximă (99)
Pentru a controla aprinderea lentă a cent
ralei termice, accesaţi me-
niul 2/submeniul 2/parametrul 0.
Reglaj al întârzierii la aprindere încălzire
Acest parametru - meniu 2/submeniu 3/parametrul 5, permite regla-
rea în mod manual (0) sau automat (1) a timpului de aşteptare înainte
de o reaprindere ulterioară a arzătorului după stingere pentru a se
apr
opia de temperatura prestabilită.
Prin selecţionarea modului manual, este posibilă reglarea anticiclului
pe parametrul 2/submeniul 3/parametrul 6 de la 0 la 7 minute
Prin selecţionarea modului automat, anticiclul va calculat automat
de centrala termică pe baza tem
peraturii prestabilite.
Schimbare gaz
Pentru a funcţiona, aceste aparate sunt prevăzute cu diferite ti-
puri de gaz. Schimbarea gazului trebuie să e efectuată de un
profesionist cali cat.
Schimbarea gazului este asigurată printr-un kit (diafragmă) şi manu-
alul său. Pentru buna funcţionare a aparatului, realizaţi operaţiile
următoare:
1. întrerupeţi alimentarea electrică a aparatului
2. închideţi rob
inetul de alimentare cu gaz
3. accedeţi la camera de combustie, cum se indică în paragraful
“Instrucţiuni pentru demontarea carcasei şi inspectarea aparatului”
4. adăugaţi/scoateţi diafragma de gaz cum se indică în manualul din
Kit.
5. veri caţi etanşeitatea la gaz
6. purjaţi circuitul pentru gaz
7. alimentaţi aparatul în mod electric şi deschideţi robinetul de ali-
mentare cu gaz
8. urmaţi procedura de control al arderii
9. lipiţi eticheta conţinută în Kit
25
30
35
18
12
Tabel reglare gaz Parametru
24 30
G20 G31 G20 G31
Indice Wobbe inferior
(15°C, 1013 mbari)( MJ/m
3
)
45,67 70,69 45,67 70,69
Aprindere lentă 220 60 60
Viteză ventilator minimă (%) 233 16 16
Viteză ventilator maximă încălzire (%) 234 85 84
Viteză ventilator maximă apă caldă
m
e
n
aje
r
ă
(%)
232 98 92
Diafragmă vană gaz NO 3,80 NO 4,50
Debit gaz max/min (15°C,
1013 mbari) (nat - m3/h)
(GPL - kg/h)
max apă caldă
m
e
n
aje
r
ă
2,65 1,94 3,17 2,33
max încălzire 2,33 1,71 2,96 2,17
min 0,58 0,43 0,69 0,50
