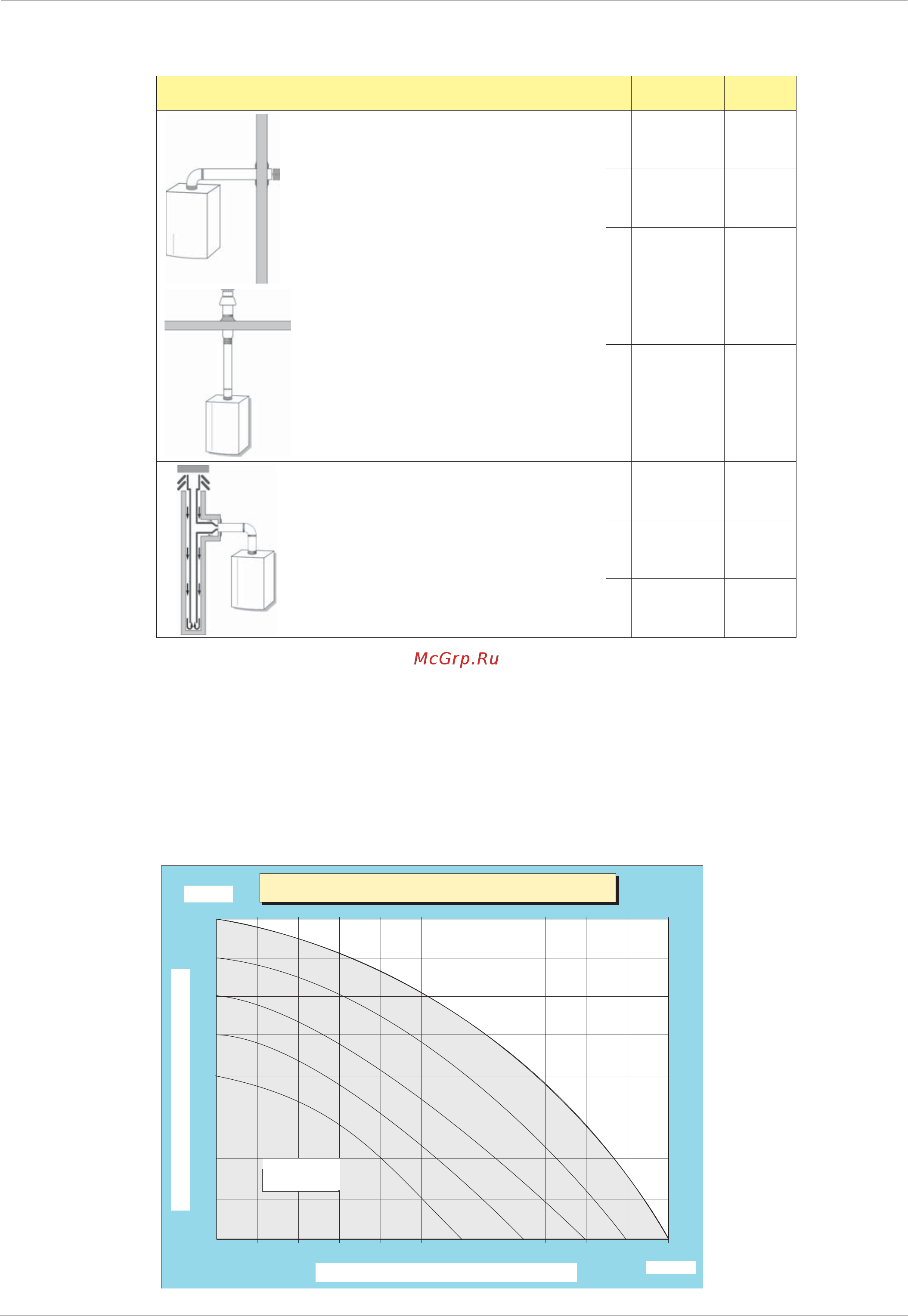

12
Монтаж
Система отвода коаксиального типа
0 10 20 30 40 50 60 70 80 90 100 110
0
10
20
30
40
50
60
70
80
Longueur max. air
Longueur max. fumées
12, 18, 25, 30 & 35 FF
mètres
mètres
25 kW 18 kW30 kW35 kW
Zone de
fonctionnement
12 kW
Рабочая
зона
Максимальная длина воздуховодов
Максимальная длина дымоходов
Метры
Метры
Коаксиальная система Типология
Максимальная
длина
Диаметр
дымохода
C13
Система для отвода продуктов сгорания
и подвода воздуха через внешнюю стену
здания (одинаковый диапазон давлений)
24
12 m
36 m
60/100
80/125
30
10 m
30 m
60/100
80/125
35
8 m
24 m
60/100
80/125
C 33
Отвод продуктов сгорания и забор
наружного воздуха через трубу на крыше в
одной зоне давления
24
12 m
42 m
60/100
80/125
30
10 m
35 m
60/100
80/125
35
8 m
24 m
60/100
80/125
C43
Подача воздуха и отвод продуктов сгорания
через индивидуальный или общий
встроенный дымоход здания
24
12 m
36 m
60/100
80/125
30
10 m
30 m
60/100
80/125
35
8 m
24 m
60/100
80/125
