Ariston CLAS PREMIUM 24 [9/60] Монтаж

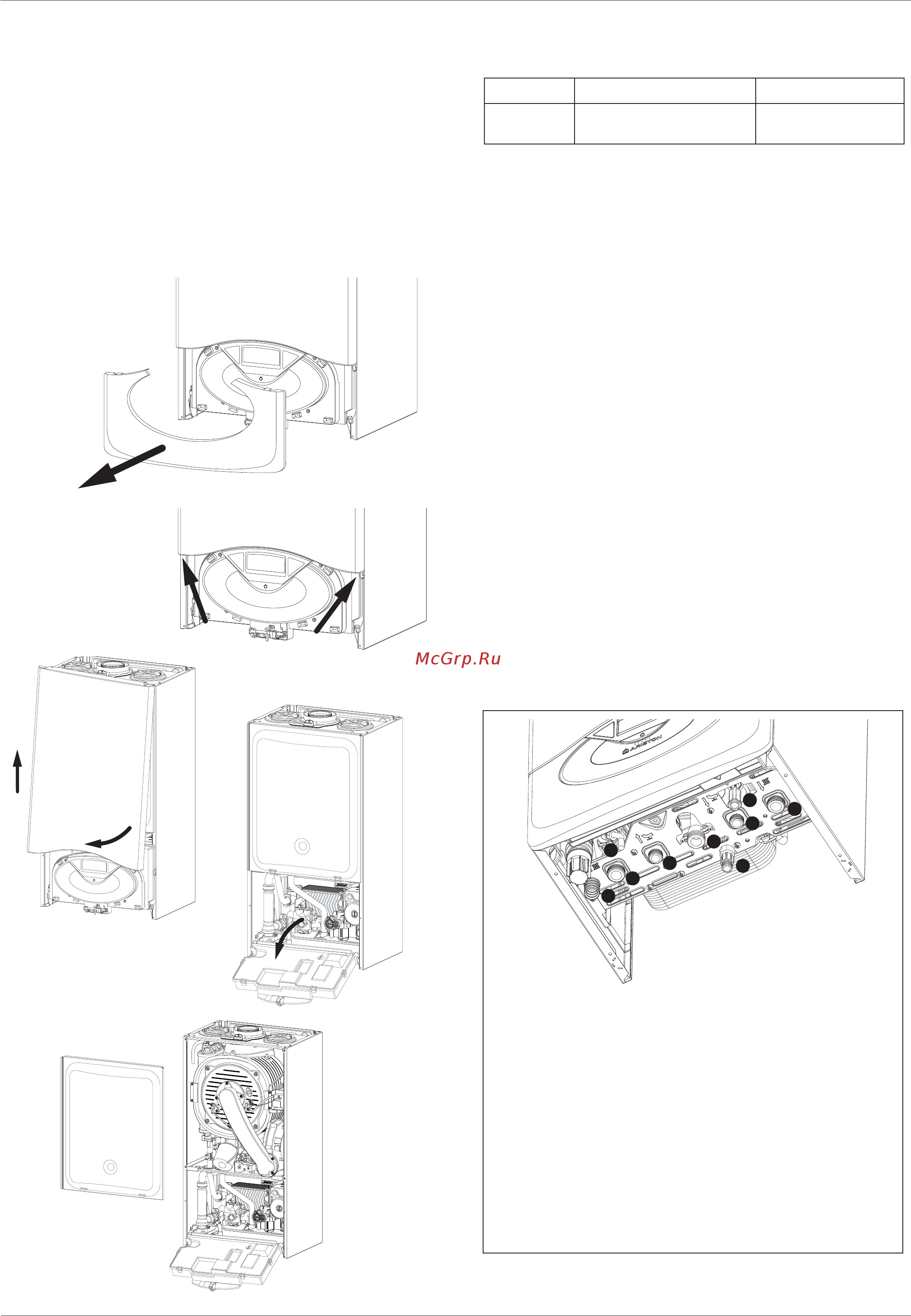

![Ariston CLAS PREMIUM 24 [9/60] Монтаж](/views2/1406491/page9/bg9.png)
9
Монтаж
(c)
(b)
(d)
(a)
(e)
Доступ к внутренним элементам
Перед работой с котлом отключите его электропитание
(переведите внешний двухполюсный выключатель в положение
OFF (ВЫКЛ)) перекройте газовый кран.Для доступа к внутренним
элементам котла выполните следующее:
1. Демонтируйте декоративную панель, для чего снимите ее
фиксаторов на панели управления (а),
2. Ослабьте два винта (b), потяните их вперед и снимите переднюю
облицовочную панель с верхних завес (c),
3. Поверните панель камеры сгорания, наклоняя её вперёд (d),
4. Отсоедините два фиксатора, крепящие панель камеры
сгорания. Потяните панель вперед и снимите с верхних завес
(e).
Подключение к газопроводу
Котел рассчитан на работу со следующими типами газа.
По упаковке и заводской табличке на корпусе котла убедитесь,
что он рассчитан на эксплуатацию в соответствующей стране и
работу от газа, имеющегося в стране эксплуатации.Проверьте
соответствие типа газа в трубопроводе типу, на который рассчитан
котел.Монтаж и испытания газовых трубопроводов производите
в соответствии с действующими нормами и правилами, с учетом
максимальной теплопроизводите льности котла.Перед установкой
обязательно тщательно очистите газовые трубопроводы для
удаления загрязнений, которые могут нарушить работу котла.
Газовое соединение должно быть выполнено через прокладку.
Убедитесь в надлежащем давлении газа (природного (метана)
или сжиженного), поскольку при слишком низком давлении
эффективность работы котла снижается, и он не обеспечивает
должного уровня комфорта.
Гидравлические соединения
На рисунке показана схема подключения трубопроводов
воды и газа к котлу. Убедитесь, что максимальное давление в
водопроводе не выше 0,6 МПа (6 бар); если выше, необходимо
обязательно установить редуктор давления.Для расчета
размеров трубопроводов и нагревательных приборов контура
отопления остаточное давление следует рассчитывать как
функцию от требуемого расхода воды, принимая во внимание
характеристику циркуляционного насоса.
Обозначения
Страна Модель Типы газа
RU
CLAS PREMIUM 24
CLAS PREMIUM 30
II2H3P
A = Патрубок подающей линии контура отопления
B = Патрубок горячей воды контура ГВС
C = Вход газа
D = Патрубок холодной воды контура ГВС
E = Патрубок возвратной линии контура отопления
F = Сливной патрубок предохранительного клапана
G = Электромагнитный клапан подпитки
H = Сливной кран
I = Магнитный ключ
A
B
C
D
E
I
G
H
F
